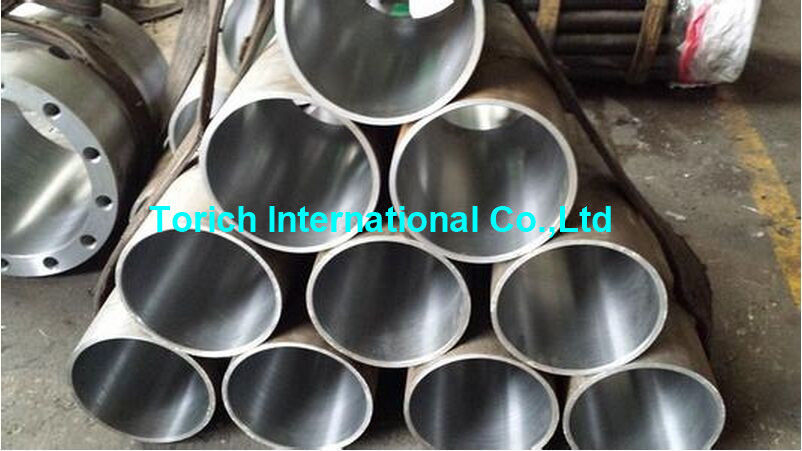

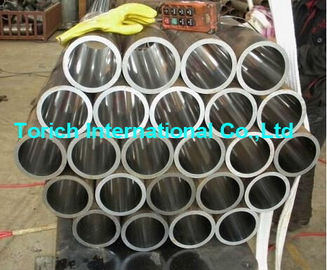

JIS G 3473 हाइड्रोलिक सिलेंडर ट्यूब, सिलेंडर बैरल के लिए गोल कार्बन स्टील ट्यूब

रासायनिक रचना % अधिकतम

स्टील ग्रेड

सी

हाँ

एमएन

पी

एस

एनबी या वी

एसटीसी 370

0.25

0.35

0.30-0.90

0.04

0.04

-

एसटीसी 440

0.25

0.35

0.30-0.90

0.04

0.04

-

एसटीसी 510 ए

0.25

0.35

0.30-0.90

0.04

0.04

-

एसटीसी 510 बी

0.18

0.55

1.5

0.04

0.04

-

एसटीसी 540

0.25

0.55

1.6

0.04

0.04

0.15 अधिकतम

एसटीसी 590 ए

0.25

0.35

0.30-0.90

0.04

0.04

-

एसटीसी 590 बी

0.25

0.35

1.5

0.04

0.04

-

टिप्पणी: एसटीसी 550 एनबी को वी के साथ जोड़ सकते हैं। इस मामले में एनबी + वी का अधिकतम मान 0.15% होगा।

मैकेनिकल गुण

स्टील ग्रेड

तन्य शक्ति Mpa

यिलिड बिंदु या प्रूफ तनाव Mpa

लम्बाई %

एसटीसी 370

370

251

30

एसटीसी 440

440

305

10

एसटीसी 510 ए

510

380

10

एसटीसी 510 बी

510

380

15

एसटीसी 540

540

390

20

एसटीसी 590 ए

590

490

10

एसटीसी 590 बी

590

490

15

श्रेणी

दीवार मोटाई पर सहिष्णुता

गर्म परिष्कृत सीमलेस स्टील ट्यूब

±12.5% हालांकि न्यूनतम मान 0.5 मिमी है

शीत परिष्कृत निर्बाध स्टील ट्यूब

±10% हालांकि न्यूनतम मूल्य 0.3 मिमी है

कोल समाप्त विद्युत प्रतिरोध वेल्डेड स्टील ट्यूब

± 8% हालांकि न्यूनतम मूल्य 0.15 मिमी है

विनिर्माण और ताप उपचार की प्रक्रियाएं

ग्रेड का नाम

विनिर्माण प्रक्रिया

ताप उपचार

आवेदन

एसटीसी 370

गर्म परिष्करण निर्बाध

निर्मित के रूप में

काटना

एसटीसी 440

शीत परिष्करण विद्युत प्रतिरोध वेल्डिंग

ठंड से खींचा या तनाव को कम करने के रूप में

शहद

एसटीसी 510 ए

शीत परिष्करण निर्बाध

ठंड से खींचा या तनाव को कम करने के रूप में

कटाई और शार्निंग

शीत परिष्करण विद्युत प्रतिरोध वेल्डिंग

ठंड से खींचा या तनाव को कम करने के रूप में

शहद

एसटीसी 510 बी

शीत परिष्करण निर्बाध

तनाव से राहत

कटाई और शार्निंग

शीत परिष्करण विद्युत प्रतिरोध वेल्डिंग

तनाव से राहत

शहद

एसटीसी 540

गर्म परिष्करण निर्बाध

निर्मित के रूप में

काटना

एसटीसी 590 ए

शीत परिष्करण निर्बाध

ठंड से खींचा या तनाव को कम करने के रूप में

कटाई और शार्निंग

एसटीसी 590 बी

शीत परिष्करण निर्बाध

तनाव से राहत

कटाई और शार्निंग
