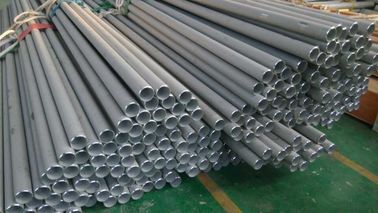

EN10216-5 दबाव के लिए स्टेनलेस स्टील सीमलेस ट्यूब का उद्देश्य तकनीकी वितरण की स्थिति है
उत्पाद का विवरण
stainless tube steel
,large diameter stainless steel tube
EN10216-5 दबाव प्रयोजनों के लिए सीमलेस स्टील ट्यूबें तकनीकी वितरण शर्तें
उत्पाद का नामःसीमलेस स्टील ट्यूब
आवेदनःदबाव उद्देश्य तकनीकी वितरण शर्तें
स्टील ग्रेड- EN 10088-1
- ऑस्टेनिटिक स्टील्स (जंग प्रतिरोधी या क्रॉप प्रतिरोधी स्टील्स)
- ऑस्टेनिटिक-फेरिटिक स्टील्स
विनिर्माण प्रक्रिया और वितरण की स्थितिः
ट्यूबों को एक निर्बाध प्रक्रिया द्वारा निर्मित किया जाता है, दोनों गर्म समाप्त या ठंडा समाप्त लागू है।
"गर्म समाप्त" और "ठंडे समाप्त" की स्थिति निर्माता के विवेक पर छोड़ दी जाती है।
वितरण की शर्तें:
| प्रतीक | वितरण की शर्तों के प्रकार | सतह की स्थिति |
| एचएफडी | गर्म समाप्त गर्मी से इलाज किया, डेस्कल | धातु से शुद्ध |
| सीएफडी | ठंडे ढंग से समाप्त गर्मी से इलाज किया गया, डेस्केलेटेड | धातु से शुद्ध |
| सीएफए | ठंडा समाप्त उज्ज्वल एनील्ड | धातु के रूप में चमकदार |
| सीएफजी | ठंडा समाप्त गर्मी उपचार, पीस | धातु के रूप में उज्ज्वल जमीन, प्रकार और असमानता की डिग्री पूछताछ और आदेश के समय पर सहमत किया जाना चाहिए |
| सीपीएफ | ठंडा समाप्त गर्मी उपचार, पॉलिश | धातु से चमकदार पॉलिश, प्रकार और कठोरता की डिग्री पूछताछ और आदेश के समय पर सहमत किया जाना चाहिए |
| a पूछताछ और आदेश के समय विभिन्न शर्तों के संयोजन पर सहमति हो सकती है
b चिह्न प्रकार की स्थिति के लिए संक्षिप्त रूप हैं। उदाहरण: सीडीएफ =सीबूढ़ाFआरंभ कियाDबढ़ी हुई
c पूछताछ और आदेश में यह दर्शाया जाएगा कि क्या आंतरिक या बाहरी भागों पर असमानता की आवश्यकता लागू होती है बाहरी ट्यूब सतह, या आंतरिक और बाहरी | ||
तालिका 1 ऑस्टेनिटिक संक्षारण प्रतिरोधी स्टील्स की रासायनिक संरचना,% द्वारा द्रव्यमान
| स्टील ग्रेड | सी अधिकतम | हाँ | एमएन | पी अधिकतम | एस अधिकतम | एन | सीआर | कु | मो | एनबी | नि | टि | अन्य | ||
| स्टील का नाम | स्टील संख्या | ||||||||||||||
| X2CrNi18-9 | 1.4307 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 17.50 से 19.50 | - | - | - | 8.00 से 10 तक00c | - | - | |
| X2CrNi19-11 | 1.4306 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 18.00 से 20 तक00 | - | - | - | 10.00 से 12 तक00d | - | - | |
| X2CrNiN18-10 | 1.4311 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12-0.22 | 17.00 से 19 तक50 | - | - | - | 8.50 से 11.50 | - | - | |
| X5CrNi18-10 | 1.4301 | 0.07 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 17.00 से 19 तक50 | - | - | - | 8.00 से 10 तक50 | - | - | |
| X6CrNiTi18 -10 | 1.4541 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 17.00 से 19 तक00 | - | - | - | 9.00 से 12 तक00d | 5xC करने के लिए 0.70 | - | |
| X6CrNiNb18 -10 | 1.4550 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 17.00 से 19 तक00 | - | - | 10xC करने के लिए 1.00 | 9.00 से 12 तक00d | - | - | |
| X1CrNi25-21 | 1.4335 | 0.020 | ≤0.25 | ≤2.00 | 0.025 | 0.010 | ≤0.11 | 24.00 से 26 तक00 | - | ≤0.20 | - | 20.00 से 22 तक00 | - | - | |
| X2CrNiMo17-12-2 | 1.4404 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 16.50 से 18.50 | - | 2.00 से 2.50 | - | 10.00 से 13 तक00e | - | - | |
| X5CrNiMo17-12-2 | 1.4401 | 0.07 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 16.50 से 18.50 | - | 2.00 से 2.50 | - | 10.00 से 13 तक00 | - | - | |
| X1CrNiMoN 25-22-2 | 1.4466 | 0.020 | ≤0.70 | ≤2.00 | 0.025 | 0.010 | 0.10 से 0.16 | 24.00 से 26 तक00 | - | 2.00 से 2.50 | - | 21.00 से 23.00 | - | - | |
| X6CrNiMoTi 17-12-2 | 1.4571 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | - | 16.50 से 18.50 | - | 2.00 से 2.50 | - | 10.50 से 13.50c | 5xC करने के लिए 0.70 | - | |
| X6CrNiMoNb 17-12-2 | 1.4580 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 16.50 से 18.50 | - | 2.00 से 2.50 | 10xC-1.00 | 10.50 से 13.50 | - | - | |
| X2CrNiMoN 17-13-3 | 1.4429 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12 से 0.22 | 16.50 से 18.50 | - | 2.00 से 3.00 | - | 11.00 से 14 तक00d | - | - | |
| X3CrNiMo17 -13-3 | 1.4436 | 0.05 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 16.50 से 18.50 | - | 2.00 से 3.00 | - | 10.50 से 13.00d | - | - | |
| X2CrNiMo18-14-3 | 1.4435 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015b | ≤0.11 | 17.00 से 19 तक00 | - | 2.00 से 3.00 | - | 12.50 से 15.00 | - | - | |
| X2CrNiMoN17 -13-5 | 1.4439 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12 से 0.22 | 16.50 से 18.50 | - | 4.00 से 5.00 | - | 12.50 से 14 तक50 | - | - | |
| स्टील ग्रेड | सी अधिकतम | हाँ | एमएन | पी अधिकतम | एस अधिकतम | एन | सीआर | कु | मो | एनबी | नि | टि | अन्य | ||
| स्टील का नाम | स्टील का नाम | ||||||||||||||
| X1NiCrMoCu 31-27-4 | 1.4563 | 0.020 | ≤0.70 | ≤2.00 | 0.030 | 0.010 | ≤0.11 | 26.00 से 28 तक00 | 0.70 करने के लिए 1.50 | 3.00 करने के लिए 4.00 | - | 30.00 करने के लिए 32.00 | - | - | |
| X1NiCrMoCu 25-20-5 | 1.4539 | 0.020 | ≤0.70 | ≤2.00 | 0.030 | 0.010 | ≤0.15 | 19.00 से 21 तक00 | 1.20 करने के लिए 2.00 | 4.00 करने के लिए 5.00 | - | 24.00 करने के लिए 26.00 | - | - | |
| X1CrNiMoCuN 20-18-7 | 1.4547 | 0.020 | ≤0.70 | ≤1.00 | 0.030 | 0.010 | 0.18 से 0.25 | 19.50 से 20.50 | 0.50 करने के लिए 1.00 | 6.00 करने के लिए 7.00 | - | 17.50 करने के लिए 18.50 | - | - | |
| X1NiCrMoCuN 25-20-7 | 1.4529 | 0.020 | ≤0.50 | ≤1.00 | 0.030 | 0.010 | 0.15 से 0.25 | 19.00 से 21 तक00 | 0.50 करने के लिए 1.50 | 6.00 करने के लिए 7.00 | - | 24.00 करने के लिए 26.00 | - | - | |
| X2NiCrAlTi32-20 | 1.4558 | 0.030 | ≤0.70 | ≤1.00 | 0.020 | 0.015 | - | 20.00 से 23.00 | - | - | - | 32.00 करने के लिए 35.00 | 8x ((C+N) 0 तक।60 | अल:0.15 0 तक।45 | |
विकल्प 3:0.015% से 0.030% तक सल्फर सामग्री निर्दिष्ट है.
| |||||||||||||||
तालिका 2 ऑस्टेनिटिक क्रॉप रेसिस्टेंट स्टील्स की रासायनिक संरचना (कास्ट विश्लेषण)
| स्टील ग्रेड | सी अधिकतम | हाँ | एमएन | पी अधिकतम | एस अधिकतम | एन | सीआर | कु | मो | एनबी | नि | टि | अन्य | |
| स्टील का नाम | स्टील का नाम | |||||||||||||
| X6CrNi18-10 | 1.4948 | 0.04 करने के लिए 0.08 | ≤1.00 | ≤2.00 | 0.035 | 0.015 | ≤0.11 | 17.00 करने के लिए 19.00 | - | - | - | 8.00 करने के लिए 11.00 | - | - |
| X7CrNiTi18-10 | 1.4940 | 0.04 करने के लिए 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | ≤0.11 | 17.00 करने के लिए 19.00 | - | - | - | 9.00 करने के लिए 13.00 | 5x ((C+N) करने के लिए 0.80 |
|
| X7CrNiNb18-10 | 1.4912 | 0.04 करने के लिए 0.10 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | ≤0.11 | 17.00 करने के लिए 19.00 | - | - | 10xC करने के लिए 1.20 | 9.00 करने के लिए 12.00 |
|
|
| X6CrNiTiB18-10 | 1.4941 | 0.04 करने के लिए 0.08 | ≤1.00 | ≤2.00 | 0.035 | 0.015 | - | 17.00 करने के लिए 19.00 | - | - | - | 9.00 करने के लिए 12.00 | 5xCto 0.80 | B:0.0015 करने के लिए 0.0050 |
| X6CrNiMo17-13-2 | 1.4918 | 0.04 करने के लिए 0.08 | ≤0.75 | ≤2.00 | 0.035 | 0.015 | ≤0.11 | 16.00 करने के लिए 18.00 | - | 2.00 करने के लिए 2.50 |
| 12.00 करने के लिए 14.00 | - |
|
| X5NiCrAlTi31-20 ((+RA)b | 1.4958 (+ आरए) | 0.03 करने के लिए 0.08 | ≤0.70 | ≤1.50 | 0.015 | 0.010 | - | 19.00 करने के लिए 22.00 | ≤0.50 | - | ≤0.10 | 30.00 करने के लिए 32.50 | 0.20 से 0.50 | अल:0.20 0 तक।50 अल+टीआईः ≤0.70 Co: ≤0.5 Ni+Co =30.0 32 तक।5 |
| X8NiCrAlTi32-21 | 1.4959 | 0.05 करने के लिए 0.10 | ≤0.70 | ≤1.50 | 0.015 | 0.010 | - | 19.00 करने के लिए 22.00 | ≤0.50 | - | - | 30.00 करने के लिए 34.00 | 0.25 से 0.65 |
|
| X3CrNiMoBN17-13-3 | 1.4910 | ≤0.04 | ≤0.75 | ≤2.00 | 0.035 | 0.015 | 0.10 करने के लिए 0.18 | 16.00 करने के लिए 18.00 | - | 2.00 करने के लिए 3.00 | - | 12.00 करने के लिए 14.00 | - |
|
| X8CrNiNb16-13 | 1.4961 | 0.04 करने के लिए 0.10 | 0.30 करने के लिए 0.60 | ≤1.50 | 0.035 | 0.015 | - | 15.00 करने के लिए 17.00 | - | - | 10xC करने के लिए 1.20 | 12.00 करने के लिए 14.00 | - |
|
| X8CrNiMoVNb16-13 | 1.4988 | 0.04 से 0.10 | 0.30 करने के लिए 0.60 | ≤1.50 | 0.035 | 0.015 | 0.06 करने के लिए 0.14 | 15.50 करने के लिए 17.50 | - | 1.10 करने के लिए 1.50 | 10xC करने के लिए 1.20 | 12.50 करने के लिए 14.50 | - |
|
| X8CrNiMoNb16-16 | 1.4981 | 0.04 करने के लिए 0.10 | 0.30 करने के लिए 0.60 | ≤1.50 | 0.035 | 0.015 | - | 15.50 करने के लिए 17.50 | - | 1.60 करने के लिए 2.00 | 10xC करने के लिए 1.20c | 15.50 करने के लिए 17.50 | - |
|
| X10CrNiMoMn NbVB15-10-1 | 1.4982 | 0.06 करने के लिए 0.15 | 0.20 करने के लिए 1.00 | 5.50 करने के लिए 7.00 | 0.035 | 0.015 | - | 14.00 करने के लिए 16.00 | - | 0.80 करने के लिए 1.20 | 0.75 करने के लिए 1.25 | 9.00 करने के लिए 11.00 | - |
|
| ||||||||||||||
तालिका 3 ऑस्टेनिक-फेरिटिक स्टील्स की रासायनिक संरचना (कास्ट विश्लेषण)
| स्टील ग्रेड | सी अधिकतम | हाँ | एमएन | पी अधिकतम | एस अधिकतम | एन | सीआर | कु | मो | नि | अन्य | |
| स्टील का नाम | स्टील संख्या | |||||||||||
| X2CrNiMoN22-5-3 | 1.4462 | 0.030 | ≤1.00 | ≤2.00 | 0.035 | 0.015 | 0.10 से 0.22 | 21.00 23.00 | - | 2.50 3 तक।50 | 4.50 6 तक।50 |
|
| X2CrNiMoSi18-5-3 | 1.4424 | 0.030 | 140 से 2.00 | 1.20 से 2.00 | 0.035 | 0.015 | 0.05 से 0.10 | 18.00 19 तक।00 | - | 2.50 3 तक।00 | 4.50 5 तक।20 |
|
| X2CrNiN23-4b | 1.4362 | 0.030 | ≤1.00 | ≤2.00 | 0.035 | 0.015 | 0.05 से 0.20 | 22.00 24 तक00 | 0.10 से 0.60 | 0.10 0 तक।60 | 3.50 5 तक।50 |
|
| X2CrNiMoN25-7-4b | 1.4410 | 0.030 | ≤1.00 | ≤2.00 | 0.035 | 0.015 | 0.20 से 0.35 | 24.00 26 तक।00 | - | 3.00 to4.50 | 6.00 आठ तक।00 |
|
| X2CrNiMoCuN25-6-3 | 1.4507 | 0.030 | ≤0.70 | ≤2.00 | 0.035 | 0.015 | 0.15 से 0.30 | 24.00 26 तक।00 | 1.00 से 2 तक50 | 2.70 to4.00 | 5.50 सात तक50 |
|
| X2CrNiMoCuWN25-7-4 | 1.4501 | 0.030 | ≤1.00 | ≤1.00 | 0.035 | 0.015 | 0.20 से 0.30 | 24.00 26 तक।00 | 0.50 से 1.00 | 3.00 to4.00 | 6.00 आठ तक।00 | W:0.50 to1.00 |
| ||||||||||||
विनियामक संदर्भः
EN10002-1, धातु सामग्री - तन्यता परीक्षण - भाग 1: परिवेश तापमान पर परीक्षण विधि
EN10002-5, धातु सामग्री - तन्यता परीक्षण - भाग 5: उच्च तापमान पर परीक्षण विधि
EN10020:2000स्टील के ग्रेडों की परिभाषा और वर्गीकरण
EN10021:1993 इस्पात और लौह उत्पादों के लिए सामान्य तकनीकी आपूर्ति आवश्यकताएं
EN10027-1, इस्पात के लिए नामकरण प्रणाली - भाग 1 : इस्पात के नाम, मुख्य प्रतीक
EN10027-2, इस्पात के लिए नामकरण प्रणाली - भाग 2: संख्यात्मक प्रणाली
EN10028-2, दबाव प्रयोजनों के लिए स्टील्स से बने सपाट उत्पाद - भाग 7: स्टेनलेस स्टील्स
EN10045, धातु सामग्री - चार्पी प्रभाव परीक्षण - भाग 1: परीक्षण विधि
EN10052, लौह उत्पादों के लिए गर्मी उपचार शब्दों की शब्दावली।
EN10088-1, स्टेनलेस स्टील्स - भाग 1: स्टेनलेस स्टील्स की सूची
EN10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार
EN10233, धातु सामग्री - ट्यूब - समतल परीक्षण
EN10234, धातु सामग्री - ट्यूब - बहाव विस्तार परीक्षण
EN10236, धातु सामग्री - ट्यूब - रिंग विस्तार परीक्षण
EN10236 धातु सामग्री - ट्यूब - रिंगतन्यता परीक्षण
EN10246-2, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 2:हाइड्रोलिक सिकुड़ने की शक्ति की जांच के लिए निर्बाध और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) ऑस्टेनिटिक और फेरीटिक-ऑस्टेनिटिक स्टील ट्यूबों का स्वचालित वर्दी करंट परीक्षण
EN10246-6, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 6:पारदर्शी दोषों के पता लगाने के लिए निर्बाध और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) स्टील ट्यूबों का स्वचालित पूर्ण परिधीय अल्ट्रासोनिक परीक्षण
EN10246-7, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 7:अनुदैर्ध्य दोषों के पता लगाने के लिए निर्बाध और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) स्टील ट्यूबों का स्वचालित पूर्ण परिधीय अल्ट्रासोनिक परीक्षण
EN10246-17, इस्पात ट्यूबों का विनाशकारी परीक्षण - भाग 17: टुकड़े टुकड़े की खामियों के पता लगाने के लिए सीमलेस और वेल्डेड ट्यूबों के अंत का अल्ट्रासोनिक परीक्षण।
EN10256, स्टील ट्यूबों का विनाशकारी परीक्षण - स्तर 1 और स्तर 2 विनाशकारी परीक्षण कर्मियों की योग्यता और दक्षता
EN10168, इस्पात उत्पाद - निरीक्षण दस्तावेज - सूचनाओं की सूची और विवरण
EN10266:2003स्टील ट्यूब, फिटिंग और संरचनात्मक खोखले प्रोसेसर - उत्पाद मानकों में उपयोग के लिए प्रतीक और शब्दों की परिभाषा
एन आई एस ओ 377, स्टील और स्टील उत्पाद - यांत्रिक परीक्षण के लिए नमूने और परीक्षण टुकड़ों का स्थान और तैयारी (आई एस ओ 377:1997)
एन आई एस ओ 2566-1, स्टील - लम्बाई के मूल्यों का रूपांतरण - भाग 1: कार्बन और कम मिश्र धातु वाले स्टील्स (EN102566-1:1984)
एन आई एस ओ 643, स्टील्स स्पष्ट अनाज के आकार का माइक्रोग्राफिक निर्धारण (आईओएस 643:2000)
एन आई एस ओ 1127, स्टेनलेस स्टील ट्यूब - आयाम, सहिष्णुता और पारंपरिक द्रव्यमान प्रति इकाई लंबाई (आई एस ओ 1127:1992)
EN10266-2, स्टील - लम्बाई के मूल्यों का रूपांतरण - भाग 2: ऑस्टेनिटिक स्टील्स (आईएसओ 2566-2:1984)
एन आई एस ओ 3651-2, स्टेनलेस स्टील्स के इंटरग्रैन्युलर संक्षारण के प्रतिरोध का निर्धारण - भाग 2: फेरीटिक,ऑस्टेनिटिक और फेरीटिक-ऑस्टेनिटिक (डुप्लेक्स) स्टेनलेस स्टील्स - सल्फ्यूरिक एसिड युक्त मीडिया में संक्षारण परीक्षण (ISO 3651).2(1984)
एन आई एस ओ 14284, स्टील और लोहा - रासायनिक संरचना के निर्धारण के लिए नमूने लेना और नमूने तैयार करना (आई एस ओ 14284:1996)
CR 10260, इस्पात के लिए नामकरण प्रणाली - अतिरिक्त प्रतीक
CR 10261, ECISS सूचना परिपत्र 11- लौह और इस्पात - रासायनिक विश्लेषण के उपलब्ध तरीकों की समीक्षा
-
