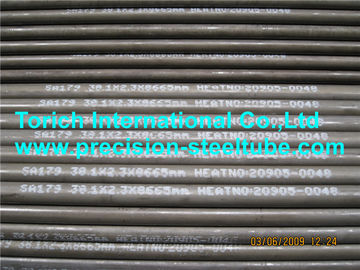

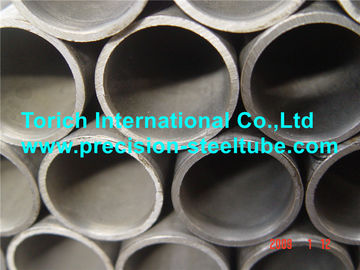

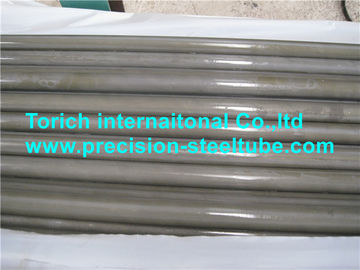

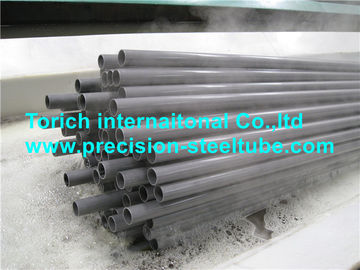

EN10216-2 दबाव वाहिकाओं, हीट एक्सचेंजर ट्यूबों के लिए स्टीम बॉयलर ट्यूब
उत्पाद का विवरण
कार्बन स्टील ट्यूब
,high carbon steel tube
EN10216-2 दबाव के प्रयोजनों के लिए सीमलेस स्टील ट्यूबें तकनीकी वितरण शर्तें निर्दिष्ट उच्च तापमान गुणों के साथ गैर मिश्र धातु स्टील ट्यूबें
अनुप्रयोगः बॉयलरों के पाइपलाइनों के निर्माण के लिए, पोत उपकरण
आकार सीमाः
ओवरडोजः10.2-711 मिमी W.T.:1.6-100mm L: ग्राहक की आवश्यकता के अनुसार
स्टील ग्रेडः
195GH, P235GH, P265GH,16Mo3,10CrMo9-10,11CrMo9-10,25Crमो4
विनिर्माण:
ट्यूबों या तो गर्म समाप्त या ठंडा समाप्त द्वारा एक निर्बाध प्रक्रिया द्वारा निर्मित कर रहे हैं
विकल्प 1: ट्यूबों को गर्मी उपचार से पहले ठंडा समाप्त किया जाता है।
रासायनिक संरचना
| स्टील ग्रेड | सी | हाँ | एमएन | पी | एस | सीआर | मो | अल | |
| स्टील का नाम | स्टील | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम |
|
| 195GH | 1.0348 | 0.13 | 0.35 | 0.70 | 0.025 | 0.020 | 0.30 | 0.08 | ≥0.020 |
| P235GH | 1.0345 | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 | ≥0.020 |
| P265GH | 1.0425 | 0.20 | 0.40 | 1.40 | 0.025 | 0.020 | 0.30 | 0.08 | ≥0.020 |
| 20MnNb6 | 1.0471 | 0.22 | 0.15-0.35 | 1.0-1.50 | 0.025 | 0.020 | - | - | ≤0.060 |
| 16Mo3 | 1.5415 | 0.12-0.20 | 0.35 | 0.40-0.90 | 0.025 | 0.020 | 0.30 | 0.25-0.35 | ≤0.040 |
| 10CrMo9-10 | 1.7380 | 0.08-0.14 | 0.50 | 0.30-0.70 | 0.025 | 0.020 | 2.0-2.50 | 0.90-1.10 | ≤0.040 |
| 11CrMo9-10 | 1.7383 | 0.08-0.15 | 0.50 | 0.40-0.80 | 0.025 | 0.020 | 2.0-2.50 | 0.90-1.10 | ≤0.040 |
| 25CrMo4 | 1.7218 | 0.22-0.29 | 0.40 | 0.60-0.90 | 0.025 | 0.020 | 0.90-1.20 | 0.15-0.30 | ≤0.040 |
यांत्रिक गुण
| स्टील ग्रेड | तन्य गुण | टेन्सिल | लम्बाई | ||||
| स्टील का नाम | स्टील | ऊपरी उपज शक्ति | शक्ति | एक मिन.% | |||
| दीवार मोटाई के लिए आरएच मिनट | आरएम |
|
| ||||
| टी एम एम |
|
|
| ||||
| टी≤16 | 16<टी≤40 | 40<टी≤60 |
|
|
| ||
| एमपीए | एमपीए | एमपीए | एमपीए | मैं | t | ||
| 195GH | 1.0348 | 195 | ~ | ~ | 320-440 | 27 | 25 |
| P235GH | 1.0345 | 235 | 225 | 215 | ३६०-५०० | 25 | 23 |
| P265GH | 1.0425 | 265 | 225 | 245 | 410-570 | 23 | 21 |
| 20MnNb6 | 1.0471 | 355 | 345 | 335 | 500-650 | 22 | 20 |
| 16Mo3 | 1.5415 | 280 | 270 | 260 | ४५०-६०० | 22 | 20 |
| 10CrMo9-10 | 1.7380 | 280 | 280 | 270 | 480-630 | 22 | 20 |
| 11CrMo9-10 | 1.7383 | 355 | 355 | 355 | 540-680 | 20 | 18 |
| 25CrMo4 | 1.7218 | 345 | 345 | 345 | 540-690 | 18 | 15 |
EN10216 दबाव के प्रयोजनों के लिए सीमलेस स्टील ट्यूब- तकनीकी वितरण की स्थितिः
EN10216-1 निर्दिष्ट कमरे के तापमान गुणों के साथ गैर मिश्र धातु स्टील के ट्यूब
EN10216-2 निर्दिष्ट उच्च तापमान गुणों के साथ गैर मिश्र धातु स्टील के ट्यूब
EN10216-3 मिश्र धातु ठीक अनाज स्टील ट्यूब
EN10216-4 निर्दिष्ट निम्न तापमान गुणों के साथ गैर मिश्र धातु और मिश्र धातु स्टील के ट्यूब
EN10216-5 स्टेनलेस स्टील के ट्यूब
विनियामक संदर्भः
EN10002-1, धातु सामग्री - तन्यता परीक्षण - भाग 1: परिवेश तापमान पर परीक्षण विधि
EN10002-5, धातु सामग्री - तन्यता परीक्षण - भाग 5: उच्च तापमान पर परीक्षण की विधि।
EN10020, स्टील ग्रेड की परिभाषा और वर्गीकरण
EN10021, इस्पात और लोहे के उत्पादों के लिए सामान्य तकनीकी आपूर्ति आवश्यकताएं
EN10027-1, इस्पात के लिए नामकरण प्रणाली - भाग 1 : इस्पात के नाम, मुख्य प्रतीक
EN10027-2, इस्पात के लिए नामकरण प्रणाली - भाग 2: संख्यात्मक प्रणाली
EN10045-1, धातु सामग्री - चार्पी प्रभाव परीक्षण - भाग 1: परीक्षण विधि
EN10052, लौह उत्पादों के लिए गर्मी उपचार शब्दों की शब्दावली।
EN10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार
EN10233, धातु सामग्री - ट्यूब - समतल परीक्षण
ENV10200, सीमलेस और वेल्डेड स्टील ट्यूब - आयाम और माप प्रति इकाई लंबाई
EN10233, धातु सामग्री - ट्यूब - सपाट होने का परीक्षण
EN10234, धातु सामग्री - ट्यूब - बहाव विस्तार परीक्षण
EN10236, धातु सामग्री - ट्यूब - रिंग विस्तार परीक्षण
EN10237, धातु सामग्री - ट्यूब - रिंग तान परीक्षण
EN10246-1, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 1:हाइड्रोलिक लीक-टाइटनेस सत्यापन के लिए सीमलेस और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूबों का स्वचालित विद्युत चुम्बकीय परीक्षण
EN10246-5 स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 5:पूर्ण परिधीय चुंबकीय ट्रांसड्यूसर/फ्लोक्स रिसाव परीक्षण, अनुदैर्ध्य अपूर्णताओं का पता लगाने के लिए सीमलेस और वेल्डेड (जिसमें डुबकी आर्क वेल्डेड) फेरोमैग्नेटिक स्टील ट्यूबों का परीक्षण
EN10246-6, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 6: पारदर्शी दोषों के पता लगाने के लिए स्वचालित पूर्ण परिधीय अल्ट्रासोनिक निर्बाध
EN10246-7, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 7: अनुदैर्ध्य के पता लगाने के लिए स्वचालित पूर्ण परिधीय अल्ट्रासोनिक सीमलेस और वेल्डेड (जिसमें डुबकी आर्क वेल्डेड को छोड़कर) स्टील ट्यूबदोष
EN10246-14, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 14: laminar के पता लगाने के लिए स्वचालित पूर्ण परिधीय अल्ट्रासोनिक सीमलेस और वेल्डेड (बाहर डुबकी आर्क वेल्डेड) स्टील ट्यूबदोष
एन आई एस ओ 377, स्टील और स्टील उत्पाद - यांत्रिक परीक्षण के लिए नमूने और परीक्षण टुकड़ों का स्थान और तैयारी (आई एस ओ 377:1997)
एन 10168, लौह और इस्पात उत्पाद - निरीक्षण दस्तावेज - सूची जानकारी और विवरण
ENV10220, सीमलेस और वेल्डेड स्टील ट्यूब - आयाम और द्रव्यमान प्रति इकाई लंबाई
EN10266, स्टील ट्यूब, फिटिंग और संरचनात्मक खोखले प्रोसेसर - उत्पाद मानकों में उपयोग के लिए परिभाषाएं और प्रतीक
EN10266-1, स्टील - लम्बाई मानों का रूपांतरण - भाग 1: कार्बन और कम मिश्र धातु वाले स्टील्स (ISO 2566-1:1984)
एन आई एस ओ 14284, स्टील और लोहा - रासायनिक संरचना के निर्धारण के लिए नमूने लेना और नमूने तैयार करना
CR 10266, स्टील के लिए नामकरण प्रणाली - अतिरिक्त प्रतीक
-
