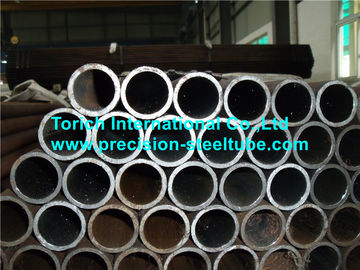

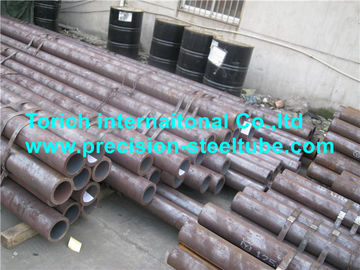

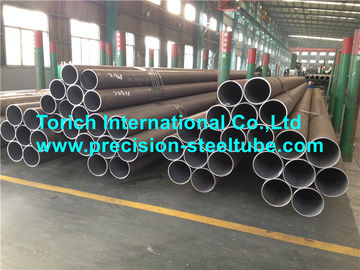

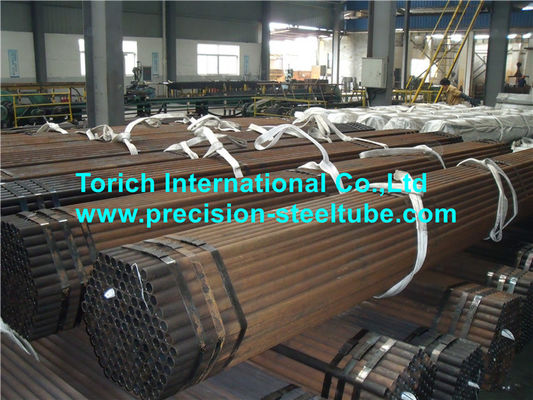

दीन एन 10210-1 स्ट्रक्चरल स्टील पाइप / कार्बन स्टील हॉट एंड सीमलेस ट्यूब
उत्पाद का विवरण
structural steel tubing
,structural steel square tubing
दीन एन 10210-1
गैर-मिश्र धातु और ठीक अनाज स्टील्स के गर्म समाप्त संरचनात्मक खोखले अनुभाग
भाग 1: तकनीकी वितरण की स्थिति
भाग 2: सहिष्णुता, आयाम और अनुभागीय गुण
ठंड बनाने:
प्रक्रिया परिवेश के तापमान पर की जाती है
संरचनात्मक खोखले अनुभाग विनिर्माण प्रक्रिया:
संरचनात्मक खोखले वर्गों का निर्माण निर्बाध या वेल्डिंग द्वारा किया जाता है।
निरंतर प्रक्रिया द्वारा निर्मित वेल्डेड अनुभाग।
आंतरिक वेल्ड बीड को ट्रिम किए बिना इलेक्ट्रिक वेल्डेड खोखले वर्गों की आपूर्ति की जाती है।
डेलीवेरी हालत:
योग्यताएं जेआर, जे 0, जे 2 और के 2 - हॉट समाप्त
योग्यता एन और एनएल - सामान्यीकृत। (सामान्यीकृत लुढ़का)
- त्वरित शीतलन + डीसी के लिए
- शमन और तड़के के लिए + क्यूटी
सतह की हालत:
खोखले वर्गों में उपयोग की जाने वाली निर्माण विधि के अनुरूप एक चिकनी सतह होती है; धक्कों, गुहाओं या उथले अनुदैर्ध्य खांचे जिसके परिणामस्वरूप निर्माण प्रक्रिया अनुमेय है, बशर्ते मोटाई सहिष्णुता के भीतर हो।
अंत: स्क्वायर कट
तालिका 1 निर्दिष्ट उत्पाद विश्लेषण की निर्दिष्ट सीमाओं से उत्पाद विश्लेषण के अनुमेय विचलन
तत्त्व | कास्ट विश्लेषण में स्वीकार्य अधिकतम सामग्री | कलाकारों के विश्लेषण के लिए निर्दिष्ट सीमाओं से उत्पाद विश्लेषण की अनुमेय विचलन |
सीए | ≤0.20 | 0.02 |
> 0.20 | 0.03 | |
सी | ≤0.60 | 0.05 |
Mn | गैर-मिश्र धातु ≤1.60 | 0.10 |
बारीक अनाज .1.70 | -0.05 0.10 | |
पी | गैर-मिश्र धातु ≤0.040 | 0.010 |
बढ़िया अनाज .00.035 | 0.005 | |
एस | गैर-मिश्र धातु ≤0.040 | 0.010 |
बढ़िया अनाज .00.030 | 0.005 | |
नायब | ≤0.060 | 0.010 |
वी | ≤0.20 | 0.02 |
ती | ≤0.03 | +0.01 |
सीआर | ≤0.30 | 0.05 |
नी | ≤0.80 | 0.05 |
मो | ≤0.10 | 0.03 |
Cu | ≤0.35 | 0.04 |
0.35 <Cu≤0.70 | 0.07 | |
एन | ≤0.025 | 0.002 |
AItotal | ≥0.020 | -0.005 |
मोटाई में S235JRH के लिए =16mm, अनुमेय विचलन = 0.04% C, और मोटाई के लिए and 16mm और mm40mm अनुमेय विचलन = 0.05% C | ||
सामान्य संदर्भ :
एन 287-1, वेल्डर की योग्यता परीक्षण - फ्यूजन वेल्डिंग - भाग 1: स्टील्स
एन 10002-1, धातु सामग्री - तन्यता परीक्षण - भाग 1: परिवेश के तापमान पर परीक्षण की विधि
EN 10020: 2000, स्टील के ग्रेड की परिभाषा और वर्गीकरण
एन 10021: 1993, स्टील और लोहे के उत्पादों के लिए सामान्य तकनीकी वितरण आवश्यकताओं
एन 10027-1, स्टील्स के लिए पदनाम प्रणाली - भाग 1: स्टील नाम
एन 10027-2, स्टील्स के लिए पदनाम प्रणाली - भाग 1: संख्यात्मक प्रणाली
EN10045-1, धातु सामग्री - चरपरा प्रभाव परीक्षण - भाग 1: परीक्षण विधि
EN10052, फेरस उत्पादों के लिए गर्मी उपचार शर्तों की शब्दावली।
ग्रंथ सूची,
DIN EN 10025-2, संरचनात्मक स्टील्स के हॉट रोल्ड उत्पाद - भाग 2: तकनीकी वितरण स्थितियां
गैर-मिश्र धातु संरचनात्मक स्टील्स के लिए
दीन एन 10025-3, संरचना स्टील्स के हॉट रोल्ड उत्पाद - भाग 3: तकनीकी वितरण स्थितियां
सामान्यीकृत / सामान्यीकृत रोल्ड वेल्डेड फाइन ग्रेन स्ट्रक्चर स्टील्स के लिए
दीन एन 10210-2, गैर-मिश्र धातु और ठीक अनाज स्टील्स के गर्म समाप्त संरचनात्मक खोखले अनुभाग -
भाग 2: सहिष्णुता, आयाम और अनुभागीय गुण
डीआईएन एन 10219-1, कोल्ड अलॉय और नॉन ग्रेन के वेल्डेड स्ट्रक्चरल खोखले सेक्शन बनाए
स्टील्स - भाग 1: तकनीकी वितरण की स्थिति
दीन एन 10219-2, कोल्ड ने गैर-मिश्र धातु और ठीक अनाज के वेल्डेड संरचनात्मक खोखले वर्गों का गठन किया
स्टील्स - भाग 2: सहनशीलता, आयामी और अनुभागीय गुण
पिछला संस्करण:
दीन एन 10210: 1994-09
दीन एन 17120: 1984-06
दीन एन 17121: 1984-06
दीन एन 17123: 1986-05
दीन एन 17124: 1986-05
दीन एन 17125: 1986-05
-
