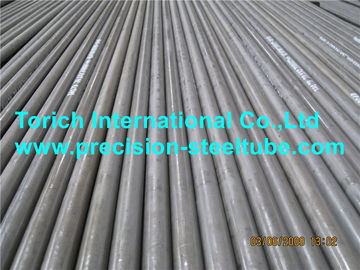

बीएस 3059 जीआर 360 कार्बन स्टील हीट एक्सचेंजर ट्यूब, गर्म समाप्त निर्बाध ट्यूब
उत्पाद का विवरण
high carbon steel tube
,हीट एक्सचेंजर ट्यूबें
बीएस 3059 जीआर 360 कार्बन स्टील हीट एक्सचेंजर ट्यूब, हॉट फिनिश्ड सीमलेस ट्यूब
बीएस 3059 जीआर 360 कार्बन स्टील हीट एक्सचेंजर ट्यूब एक गर्म-तैयार सीमलेस ट्यूब है जो बॉयलर, सुपरहीटर और हीट-ट्रांसफर सेवा के लिए नियंत्रित रसायन शास्त्र, दबाव अखंडता और ऊंचे तापमान प्रदर्शन की आवश्यकता होती है। ग्रेड 360 एक निम्न-कार्बन स्टील ग्रेड है जिसे ऐतिहासिक रूप से बीएस 3059 भाग 2 के तहत निर्दिष्ट किया गया है, जिसकी तन्य शक्ति सीमा 360-500 एमपीए, न्यूनतम उपज शक्ति 235 एमपीए और न्यूनतम बढ़ाव 24% है।
हीट एक्सचेंजर निर्माण के लिए, निर्बाध निर्माण अनुदैर्ध्य वेल्ड सीम को समाप्त करता है और ट्यूब परिधि के चारों ओर समान दबाव प्रतिरोध प्रदान करता है। हॉट फ़िनिशिंग उत्पाद को अपेक्षाकृत बड़े उत्पादन आकार और बाद के कार्यों जैसे काटने, झुकने, विस्तार करने और ट्यूब-टू-ट्यूबशीट असेंबली के लिए उपयुक्त बनाती है।
बीएस 3059 एक विरासत ब्रिटिश विनिर्देश है। बीएस 3059-2:1990 को 2002 में वापस ले लिया गया; नई परियोजनाओं के लिए, खरीदार आमतौर पर प्रतिस्थापन को मंजूरी देने से पहले मूल उपकरण डिजाइन विनिर्देश के साथ बीएस ईएन 10216-2:2024 जैसे वर्तमान दबाव-ट्यूब मानकों की समीक्षा करते हैं।
विशेष विवरण
| वस्तु | विनिर्देश |
|---|---|
| उत्पाद | कार्बन स्टील हीट एक्सचेंजर ट्यूब |
| सामग्री | कार्बन स्टील |
| मानक | बीएस 3059 भाग 2 |
| श्रेणी | ग्रेड 360 |
| विनिर्माण प्रक्रिया | हॉट फ़िनिश सीमलेस |
| घेरे के बाहर | 5-420 मिमी, उत्पादन मार्ग और क्रम के अधीन |
| दीवार की मोटाई | 0.5-50 मिमी, OD/WT संयोजन के अधीन |
| लंबाई | 1-12 मीटर, कस्टम कट लंबाई उपलब्ध है |
| विशिष्ट ओडी सहिष्णुता | आदेशित बीएस 3059-2 सहिष्णुता वर्ग के अनुसार; कक्षा S2 सामान्यतः ±0.75% OD, न्यूनतम ±0.30 मिमी |
| विशिष्ट दीवार मोटाई सहनशीलता | कक्षा S2 आमतौर पर ±10% |
| सीधा | अधिकतम विचलन आम तौर पर प्रति 1000 मिमी गेज लंबाई 1 मिमी है |
| सतह की स्थिति | गर्म समाप्त, काला/नंगा; शॉट ब्लास्टिंग, जंग-निवारक तेल या समझौते द्वारा उपलब्ध अन्य सुरक्षा |
| ट्यूब समाप्त होता है | सादा चौकोर-कट वाला सिरा; डिबुरिंग या बेवेलिंग उपलब्ध है |
| उष्मा उपचार | हॉट-फिनिश्ड ग्रेड 360 की आपूर्ति हॉट-फिनिश्ड स्थिति में की जा सकती है; कोल्ड-फिनिश्ड ग्रेड 360 को सामान्यतः 880-940°C पर सामान्यीकृत किया जाता है |
| निरीक्षण | दृश्य और आयामी निरीक्षण; रासायनिक और यांत्रिक सत्यापन |
| दबाव अखंडता परीक्षण | सहमत निरीक्षण आवश्यकताओं के अनुसार हाइड्रोस्टैटिक या लागू गैर-विनाशकारी रिसाव परीक्षण |
| निरीक्षण प्रमाणपत्र | मिल परीक्षण प्रमाणपत्र खरीद विशिष्टता के अनुसार उपलब्ध है |
मुख्य लक्षण
नियंत्रित निम्न-कार्बन रसायन विज्ञान:ग्रेड 360 कार्बन को अधिकतम 0.17% तक सीमित करता है, मैंगनीज 0.40-0.80% और सिलिकॉन 0.10-0.35% पर नियंत्रित होता है। अपेक्षाकृत मध्यम कार्बन स्तर निर्दिष्ट तन्य गुणों को बनाए रखते हुए ट्यूब निर्माण, झुकने और निर्माण का समर्थन करता है।
परिभाषित यांत्रिक शक्ति:निर्दिष्ट तन्य शक्ति 360-500 एमपीए है, न्यूनतम उपज शक्ति 235 एमपीए है और न्यूनतम बढ़ाव 24% है। ट्यूब के विस्तार, झुकने की विकृति और दबाव-युक्त क्षमता की गणना करते समय ये मान महत्वपूर्ण हैं।
प्रतिबंधित फास्फोरस और सल्फर:फॉस्फोरस और सल्फर दोनों अधिकतम 0.035% तक सीमित हैं। स्टील की सफाई बनाए रखने और ट्यूब बनाने के दौरान कम लचीलेपन के जोखिम को कम करने के लिए इन अवशिष्ट तत्वों को नियंत्रित करना महत्वपूर्ण है।
निर्बाध दबाव सीमा:हॉट-फिनिश्ड सीमलेस निर्माण एक अनुदैर्ध्य वेल्डेड जोड़ के बिना एक सतत ट्यूब दीवार प्रदान करता है, जिससे ट्यूब दबाव युक्त गर्मी-स्थानांतरण उपकरण के लिए उपयुक्त हो जाती है जहां परिधीय सामग्री स्थिरता की आवश्यकता होती है।
ट्यूब स्थापना के लिए आयामी नियंत्रण:बीएस 3059 आयामी नियंत्रण ट्यूबशीट छेद, समर्थन प्लेटों और ट्यूब-झुकाव संचालन के साथ संगतता के लिए ओडी, दीवार की मोटाई, सीधापन और कट लंबाई निर्दिष्ट करने की अनुमति देता है।
हमारे फायदे
1. प्रतिस्थापन हीट एक्सचेंजर ट्यूबों के लिए सामग्री ट्रैसेबिलिटी को कैसे नियंत्रित किया जाता है?
बॉयलर और हीट एक्सचेंजर के रखरखाव के लिए, मुख्य क्रय जोखिमों में से एक अलग-अलग हीट से ट्यूबों को मिलाना या ऐसी सामग्री की आपूर्ति करना है जिसकी वास्तविक रसायन शास्त्र का ऑर्डर किए गए ग्रेड से पता नहीं लगाया जा सकता है।
प्रत्येक उत्पादन बैच को ताप संख्या द्वारा नियंत्रित किया जा सकता है और संबंधित रासायनिक विश्लेषण और यांत्रिक परीक्षण परिणामों से जोड़ा जा सकता है। निरीक्षण दस्तावेज मानक, ग्रेड, ताप संख्या, आयाम, विनिर्माण मार्ग और परीक्षण परिणामों की पहचान कर सकता है ताकि ट्यूब को कच्चे माल से तैयार बंडल तक खोजा जा सके।
2. ट्यूबशीट विस्तार के लिए OD और दीवार की मोटाई को कैसे नियंत्रित किया जाता है?
हीट एक्सचेंजर निर्माता विशेष रूप से अत्यधिक ओडी भिन्नता, दीवार विलक्षणता और स्थानीय दीवार के पतले होने से चिंतित हैं क्योंकि ये स्थितियाँ सीधे यांत्रिक विस्तार, हाइड्रोलिक विस्तार और ट्यूबशीट सीलिंग को प्रभावित करती हैं।
इसलिए ओडी और दीवार की मोटाई को केवल ट्यूब के सिरों के बजाय ट्यूब के साथ कई स्थानों पर जांचा जा सकता है। क्लोज ट्यूबशीट फिट की आवश्यकता वाले ऑर्डर के लिए, आवश्यक ओडी सहनशीलता वर्ग, दीवार सहनशीलता और माप विधि को उत्पादन से पहले खरीद आदेश पर बताया जाना चाहिए।
3. शिपमेंट से पहले ट्यूब की गुणवत्ता कैसे सत्यापित की जाती है?
प्रेशर-सर्विस टयूबिंग के लिए केवल दृश्य उपस्थिति ही पर्याप्त नहीं है। पेशेवर खरीदारों को आमतौर पर रसायन विज्ञान, यांत्रिक गुणों, आयामों और दबाव अखंडता की पुष्टि की आवश्यकता होती है।
निरीक्षण में रासायनिक विश्लेषण, तन्यता परीक्षण, आयामी माप, सीधापन निरीक्षण, दृश्य सतह निरीक्षण और हाइड्रोस्टैटिक या लागू गैर-विनाशकारी रिसाव परीक्षण शामिल हो सकते हैं। परियोजना विनिर्देश के अनुसार जहां आवश्यक हो वहां अतिरिक्त अल्ट्रासोनिक या एड़ी-वर्तमान परीक्षा पर सहमति व्यक्त की जा सकती है।
निष्पादन मानक
निम्नलिखित मानक समान बॉयलर, दबाव या हीट-एक्सचेंजर ट्यूब अनुप्रयोगों को कवर करते हैं। उन्हें स्वचालित ग्रेड-फॉर-ग्रेड समकक्षों के बजाय तुलनीय विनिर्देश परिवारों के रूप में माना जाना चाहिए।
| मानक प्रणाली | विशिष्ट मानक | विवरण |
|---|---|---|
| बी एस | बीएस 3059-2 | निर्दिष्ट ऊंचे तापमान गुणों के साथ कार्बन, मिश्र धातु और स्टेनलेस स्टील बॉयलर और सुपरहीटर ट्यूब |
| एएसटीएम | एएसटीएम ए210/ए210एम | निर्बाध मध्यम-कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब |
| एन | एन 10216-2 | निर्दिष्ट उच्च-तापमान गुणों के साथ दबाव प्रयोजनों के लिए निर्बाध गैर-मिश्र धातु और मिश्र धातु इस्पात ट्यूब |
| जिस | जेआईएस जी 3461 | बॉयलर और हीट एक्सचेंजर्स के लिए कार्बन स्टील ट्यूब |
| जीबी | जीबी/टी 5310 | उच्च दबाव बॉयलरों के लिए निर्बाध स्टील ट्यूब और पाइप |
| गोस्ट | गोस्ट 8731 / गोस्ट 8732 | गर्म-विकृत सीमलेस स्टील पाइप के लिए तकनीकी आवश्यकताएं और आयामी सीमा |
इन मानकों के बीच सामग्री प्रतिस्थापन की पुष्टि रासायनिक संरचना, कमरे के तापमान के यांत्रिक गुणों, ऊंचे तापमान के डिजाइन डेटा, आयाम, निरीक्षण आवश्यकताओं और दबाव-उपकरण डिजाइन कोड से की जानी चाहिए।
आवेदन
शेल-एंड-ट्यूब बॉयलर फीडवाटर हीट एक्सचेंजर ट्यूब
बीएस 3059 जीआर 360 हॉट-फिनिश्ड सीमलेस ट्यूब का उपयोग शेल-एंड-ट्यूब बॉयलर फीडवाटर हीट एक्सचेंजर में हीट-ट्रांसफर तत्व के रूप में किया जा सकता है।
इस अनुप्रयोग में, पानी या अन्य प्रक्रिया द्रव ट्यूब बोर के माध्यम से बहता है जबकि हीटिंग माध्यम बाहरी सतह के चारों ओर बहता है। इसलिए ट्यूब एक साथ तीन कार्य करती है: आंतरिक दबाव बनाए रखना, ट्यूब की दीवार के माध्यम से गर्मी स्थानांतरित करना और जहां यह समर्थन प्लेटों और ट्यूबशीट से गुजरती है वहां आयामी स्थिरता बनाए रखना।
इस विशिष्ट अनुप्रयोग के लिए, क्रय विनिर्देशों में बाहरी व्यास, दीवार की मोटाई, ट्यूब की लंबाई, ट्यूबशीट विस्तार आवश्यकताओं, दबाव परीक्षण आवश्यकताओं और किसी भी अतिरिक्त गैर-विनाशकारी परीक्षा को परिभाषित किया जाना चाहिए।
रासायनिक संरचना
| इस्पात श्रेणी | सी % | सी % | एमएन % | पी % अधिकतम. | एस % अधिकतम. | करोड़ % | मो % | नी % | अन्य |
|---|---|---|---|---|---|---|---|---|---|
| 360 | ≤0.17 | 0.10–0.35 | 0.40–0.80 | 0.035 | 0.035 | — | — | — | — |
| 440 | 0.12–0.18 | 0.10–0.35 | 0.90–1.20 | 0.035 | 0.035 | — | — | — | — |
| 243 | 0.12–0.20 | 0.10–0.35 | 0.40–0.80 | 0.035 | 0.035 | — | 0.25–0.35 | — | अल ≤0.012 |
| 620-460 | 0.10–0.15 | 0.10–0.35 | 0.40–0.70 | 0.030 | 0.030 | 0.70–1.10 | 0.45–0.65 | — | अल ≤0.020 |
| 622-490 | 0.08–0.15 | ≤0.50 | 0.40–0.70 | 0.030 | 0.030 | 2.00-2.50 | 0.90–1.20 | — | अल ≤0.020 |
यांत्रिक विशेषताएं
| इस्पात श्रेणी | तन्यता ताकत, एमपीए | न्यूनतम उपज/प्रमाण शक्ति, एमपीए | न्यूनतम बढ़ाव, % |
|---|---|---|---|
| 360 | 360-500 | 235 | 24 |
| 440 | 440-580 | 245 | 21 |
| 243 | 480-630 | 275 | 22 |
| 620-460 | 460-610 | 180 | 22 |
| 622-490 | 490-640 | 275 | 20 |
हीट ट्रीटमेंट और डिलीवरी की स्थिति
| ग्रेड/विनिर्माण स्थिति | अंतिम आपूर्ति स्थिति | ताप उपचार तापमान |
|---|---|---|
| 360/440, निर्बाध गर्म समाप्त | गर्म समाप्त | सामान्यतः कोई अलग ताप-उपचार चक्र निर्दिष्ट नहीं है |
| 360/440, निर्बाध ठंड समाप्त | सामान्यीकृत | 880–940°C |
| 243 | सामान्यीकृत | 900-960°C |
| 622-490, निर्बाध | सामान्यीकृत और टेम्पर्ड | 900-960°C को सामान्य करें; तापमान 680-750°सेल्सियस |
| 629-470, निर्बाध | annealed | 850-950°C |
प्रश्न: क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: निर्माता, ट्रेडिंग भी कर सकता है।
प्रश्न: आपकी डिलीवरी का समय कितना है?
उत्तर: सामान्यतया, यदि माल स्टॉक में है तो 10-15 दिन लगते हैं, या यदि माल स्टॉक में नहीं है तो 30-40 दिन लगते हैं।
यह मात्रा के अनुसार है.
प्रश्न: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त?
उत्तर: हां, हम निःशुल्क शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
उत्तर: भुगतान<=2000USD, 100% अग्रिम। भुगतान>=2000USD, अग्रिम में 30% टी/टी, शिपमेंट से पहले शेष।
यदि आपका कोई अन्य प्रश्न है, तो कृपया बेझिझक मुझसे संपर्क करें।
-
