| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | EN10305-2 |
| एमओक्यू: | 5 टन |
| कीमत: | बातचीत योग्य |

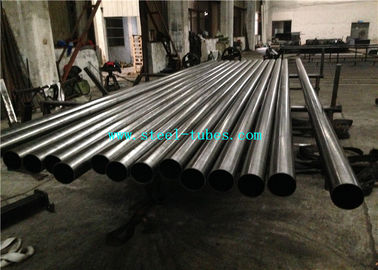

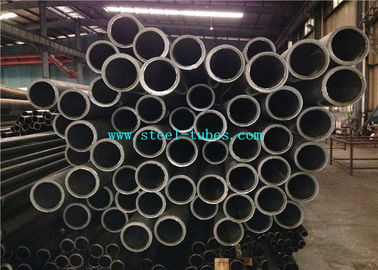

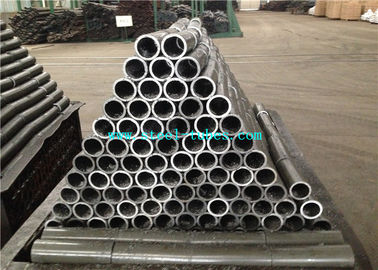

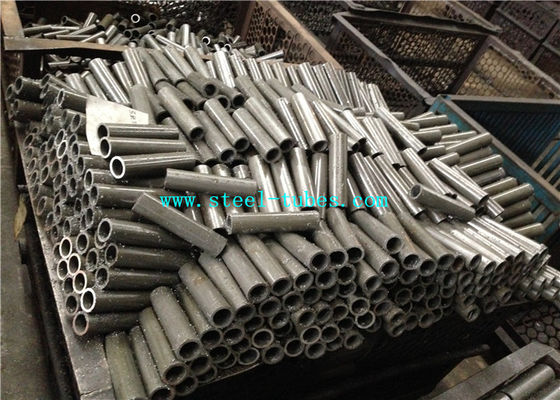

EN10305-2 E235, E275, E355 +SRA, +N ऑटोमोटिव स्टील ट्यूब
EN10305-2 वेल्डेड प्रेसिजन कोल्ड ड्रॉइंग स्टील ट्यूब
आवेदनः
अनुप्रयोग:ऑटो उद्योग के लिए/मशीनरी के लिए/तेल सिलेंडर ट्यूब/मोटोसाइकिल शॉक एब्सोर्बर के लिए
ऑटो शॉक एम्बॉसर सिलेंडर के अंदर/टेलेस्कोपिक सिलेंडर
आकार सीमा: O.D.:6-420mm W.T.:1-50mm L:max12000mm
आपूर्ति स्टील ग्रेडः
E155, E195, E235 E275, E355
वितरण की शर्तें:
+C, +Lc, + SR, +A, +N
उत्पादन विधि:
डीओएम, ईआरडब्ल्यू+ कोल्ड ड्रॉ
आईडी होनिंग + रोलर लर्निंग + स्कीविंग
उपस्थिति:
ट्यूबों की आंतरिक और बाहरी सतह की समाप्ति चिकनी होती है, जबकि वेल्ड सीम किसी तरह दिखाई या स्पर्श नहीं होती है।
कड़वाहट Ra≤4μm के साथ आईडी सतह, सबसे अच्छा आईडी चिकनाई हम Ra≤0.8μm तक पहुँच सकता है
आंतरिक सतह को मापा जा सकता है और रिपोर्ट की जा सकती है यदि खरीददार द्वारा पीओ से पहले इसका अनुरोध किया जाता है।
| कमरे के तापमान पर यांत्रिक गुण | |||||||||||||
| स्टील ग्रेड | वितरण शर्त के लिए न्यूनतम मान | ||||||||||||
| स्टील का नाम | (+Cc) | (+LCc) | (+एसआर) | (+Ad) | (+एन) | ||||||||
| आरएम एमपी | % | आरएम एमपी | % | आरएम एमपी | ReH Mpa | % | आरएम एमपी | % | आरएम एमपी | रेहे Mpa | % | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | ३४०-४८० | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | ४१०-५५० | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
नोटः ग्राहक के अनुरोध के अनुसार विशेष स्टील ग्रेड भी उपलब्ध है।
गुणवत्ता निरीक्षण मानक और नियामक संदर्भः
EN10002-1, धातु सामग्री- तन्यता परीक्षण- भाग 1: परिवेश तापमान पर परीक्षण विधि
EN10020, स्टील ग्रेड की परिभाषा और वर्गीकरण
EN10021, इस्पात और लोहे के उत्पादों के लिए सामान्य तकनीकी आपूर्ति आवश्यकताएं।
EN10027-1, इस्पात के लिए नामकरण प्रणाली - भाग 1: इस्पात नाम, मुख्य प्रतीक।
EN10027-2, स्टील के लिए नामकरण प्रणाली l- भाग 2: अंकन प्रणाली
EN10052, लौह उत्पादों के लिए गर्मी उपचार शब्दों की शब्दावली
EN10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार
EN10233, धातु सामग्री - ट्यूब - समतल परीक्षण
EN10234, धातु सामग्री - ट्यूब - बहाव विस्तार परीक्षण
EN10246-1, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 1:हाइड्रोलिक लीक-टाइटनेस की जांच के लिए सीमलेस और वेल्डेड (सबरगेड आर्क-वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूबों का स्वचालित विद्युत चुम्बकीय परीक्षण
EN10246-3, इस्पात ट्यूबों का विनाशकारी परीक्षण - भाग 3: दोषों के पता लगाने के लिए निर्बाध और वेल्डेड (जिसमें डुबकी आर्क वेल्डेड) इस्पात ट्यूबों का स्वचालित धुरी प्रवाह परीक्षण
EN10246-5 स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 5:स्वचालित पूर्ण परिधीय चुंबकीय ट्रांसड्यूसर/फ्लोक्स रिसाव परीक्षण, अनुदैर्ध्य दोषों का पता लगाने के लिए सीमलेस और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूबों का
EN10246-7, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 7:अनुदैर्ध्य दोषों की पहचान के लिए निर्बाध और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) स्टील ट्यूबों का ऑटोमैटिक पूर्ण परिधीय अल्ट्रासोनिक परीक्षण.
EN10256, स्टील ट्यूबों का विनाशकारी परीक्षण - स्तर 1 और 2 विनाशकारी परीक्षण कर्मियों की योग्यता और दक्षता
एन आई एस ओ 377, इस्पात और इस्पात उत्पाद - यांत्रिक परीक्षण के लिए नमूने और परीक्षण टुकड़ों का स्थान और तैयारी (आई एस ओ 377:1997)
एन आई एस ओ 2566-1, स्टील - लम्बाई के मूल्यों का रूपांतरण - भाग 1: कार्बन और कम मिश्र धातु वाले स्टील्स (आई एस ओ 2566-1:1984)
ENV10220, सीमलेस और वेल्डेड स्टील ट्यूब - आयाम और माप प्रति इकाई लंबाई।
EN10266, स्टील ट्यूब, फिटिंग और संरचनात्मक खोखले प्रोसेसर - उत्पाद मानकों में उपयोग के लिए परिभाषा और प्रतीक
