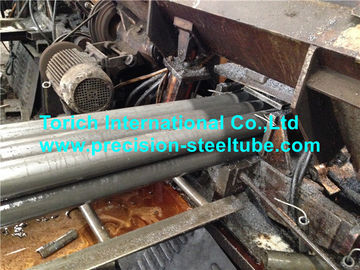

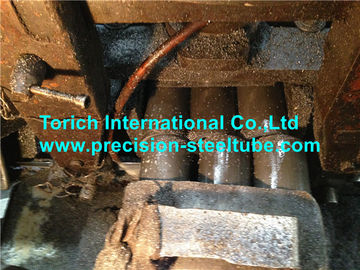

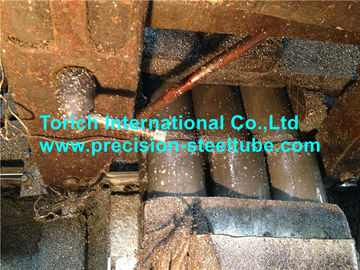

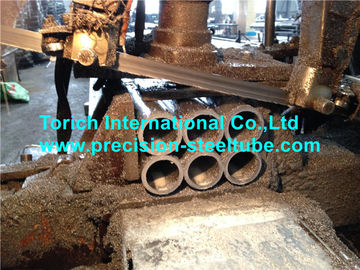

SAE J524 झुकने के लिए कम कार्बन सीमलेस स्टील ट्यूब मशीनिंग
त्वरित विवरणः
मानकः SAE J524 सीमलेस स्टील ट्यूबिंग
J524 झुकने और फ्लेरिंग के लिए एनील किए गए सीमलेस लो कार्बन स्टील ट्यूबिंग
अनुप्रयोग:ऑटो पार्ट्स के लिए झुकने और फ्लेरिंग के लिए
आकार सीमाःO.D.:6-88.9mm W.T.:1-15mm L: ग्राहक के आदेश के अनुसार
विनिर्माण:
ट्यूब को ठंडा खींचा गया आकार है और बनाने के बाद तैयार उत्पाद के उत्पादन के लिए इस तरह से एनील किया जाना चाहिए जो SAE J524 की आवश्यकता और ग्राहक की आवश्यकता को पूरा करता है।
आयाम और सहिष्णुता
| तालिका 1- ट्यूबिंग बाहरी व्यास सहिष्णुता | |||||||
| नाममात्र ट्यूबिंग ओडी मिमी | सहिष्णुता ± मिमी | ||||||
| 25 तक।4 | 0.10 | ||||||
| 25.4 से 38.1 तक | 0.15 | ||||||
| 38.1 से 50.8 सहित से अधिक | 0.20 | ||||||
| 50.8 से 88.9 तक | 0.25 | ||||||
| WT सहिष्णुता 10% से अधिक नहीं होनी चाहिए | |||||||
सामग्रीः
निम्न रासायनिक संरचना की पुष्टि करने वाले कम कार्बन स्टील से बने ट्यूबिंग।
| तालिका 2- रासायनिक आवश्यकताएं | |||||||
| तत्व | % | ||||||
| कार्बन | 0.18 अधिकतम | ||||||
| मैंगनीज | 0.30 से 0.60 | ||||||
| फॉस्फप्रिस | 0.040 अधिकतम | ||||||
| सल्फर | 0.050 अधिकतम | ||||||
यांत्रिक गुण:
तैयार ट्यूबों में निम्नलिखित तालिका के यांत्रिक गुण होते हैं:
| तालिका 3- यांत्रिक गुण | |||||||
| गुण | मूल्य | ||||||
| प्रतिफल शक्ति, मिनट | 170 Mpa | ||||||
| अंतिम शक्ति, मिनट | 310 एमपीए | ||||||
| 50 मिमी में लम्बाई, मिनट | 30% | ||||||
| कठोरता (रॉकवेल बी), अधिकतम | 65.00 | ||||||
गुणवत्ता:
तैयार नली की लंबाई काफी सीधी होती है और उसके छोर चिकने होते हैं।
ट्यूबिंग में स्केल और हानिकारक दोष नहीं होते हैं और इसमें कारीगर जैसा फिनिश होता है।
सतह की खामियों जैसे हैंडलिंग मार्क्स, डाई मार्क्स या उथले गड्ढे को हानिकारक नहीं माना जाएगा
दोष जब तक कि दोष व्यास और दीवार मोटाई के लिए निर्दिष्ट सहिष्णुता के भीतर हैं।
ऐसी सतह की खामियों को हटाने की आवश्यकता नहीं है।
प्रदर्शन की आवश्यकताएं:
तैयार ट्यूबें SAE J1677 में निम्नलिखित प्रदर्शन परीक्षणों को संतोषजनक रूप से पूरा करती हैं
संबंधित मानकों के लिए एसएई प्रकाशनः
SAE J409 उत्पाद विश्लेषण - गर्मी या कास्ट के विशिष्ट रासायनिक विश्लेषण से अनुमेय भिन्नताएं
स्टील का कास्ट
SAE J1677 स्टील और कॉपर निकेल ट्यूबिंग के लिए परीक्षण और प्रक्रियाएं
SAE J514 हाइड्रोलिक ट्यूब फिटिंग
SAE J533 ट्यूबिंग के लिए फ्लेयर्स
SAE J1065 स्टील हाइड्रोलिक ट्यूबिंग के लिए सामान्य संदर्भ कार्य दबाव
SAE J1453 फिटिंग - ओ रिंग फेस सील
SAE J2551 द्रव चालक धातु ट्यूबिंग अनुप्रयोगों के लिए अनुशंसित प्रथाएं
सामान्य उपयोग के लिए कार्बन स्टील ट्यूबिंग - कार्बन के लिए गैर विनाशकारी परीक्षण को समझना
स्टील ट्यूबिंग
SAE J2658 द्रव शक्ति और सामान्य उपयोग के लिए धातु ट्यूब कंडक्टर असेंबली - परीक्षण विधियाँ
हाइड्रोलिक फ्लूइड पावर मेटलिक ट्यूब एसेम्बली के लिए
एएसटीएम प्रकाशनः
एएसटीएम ए५१३ विद्युत प्रतिरोध वेल्डेड कार्बन और मिश्र धातु स्टील ट्यूबिंग
एएसटीएम ए 519 सीमलेस कार्बन और मिश्र धातु स्टील मैकेनिकल ट्यूबिंग के लिए मानक विनिर्देश
एएसटीएम ए 450/ ए 450 एम कार्बन, फेरीटिक मिश्र धातु और
ऑस्टेनिटिक मिश्र धातु स्टील ट्यूबिंग
आईएसओ प्रकाशन:
आईएसओ 3304 सादा अंत सीमलेस सटीक स्टील ट्यूब, वितरण के लिए तकनीकी शर्तें
आईएसओ 5598 द्रव ऊर्जा प्रणाली और घटक - शब्दावली
आईएसओ 8434-2 द्रव शक्ति और सामान्य उपयोग के लिए धातु ट्यूब कनेक्शन - भागः 2 37° फ्लेयर फिटिंग
आईएसओ 8434-3 द्रव शक्ति और सामान्य उपयोग के लिए धातु ट्यूब कनेक्शन - भागः 3 ORFS फिटिंग
आईएसओ 10583 हाइड्रोलिक द्रव शक्ति - पाइप कनेक्शन के लिए परीक्षण विधियाँ
आईएसओ 10763 हाइड्रोलिक फ्लुइड पावर - सादा, निर्बाध और वेल्डेड स्टील ट्यूब - आयाम और
नाममात्र कार्य दबाव।
