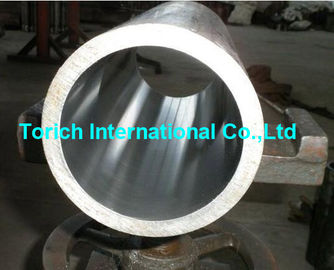

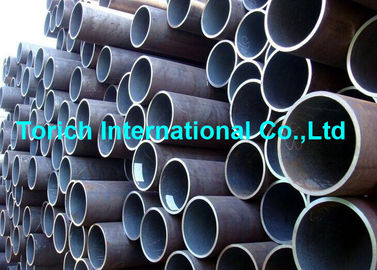

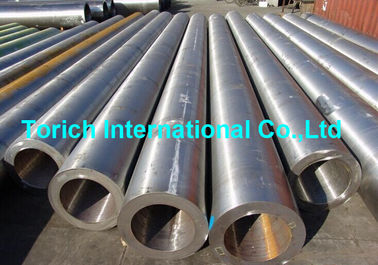

EN10216-1 हैवी वॉल स्टील ट्यूबिंग, 100 मिमी वॉल थिकनेस राउंड स्ट्रक्चरल स्टील पाइप
उत्पाद का विवरण
thick wall steel pipe
,मोटी दीवार इस्पात ट्यूब
EN10216-1 P195TR1, P195TR2, P235TR1, P235TR2 सीमलेस भारी दीवार स्टील पाइप
मानकः EN10216-1 दबाव प्रयोजनों के लिए सीमलेस स्टील ट्यूब-तकनीकी वितरण शर्तें
निर्दिष्ट कमरे के तापमान गुणों के साथ गैर मिश्र धातु स्टील के ट्यूब
अनुप्रयोग:पाइपलाइनों, पोतों, पाइप फिटिंग और इस्पात संरचना के निर्माण के लिए
आकार सीमाःओवरडोजः10.2-711mm W.T.:1-100mm L:max12000mm
रासायनिक संरचना
| स्टील ग्रेड | सी | हाँ | एमएन | पी | एस | सीआर | मो | |
| स्टील का नाम | स्टील संख्या | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम |
| P195TR1 | 1.0107 | 0.13 | 0.35 | 0.70 | 0.025 | 0.020 | 0.30 | 0.08 |
| P195TR2 | 1.0108 | 0.13 | 0.35 | 0.70 | 0.025 | 0.020 | 0.30 | 0.08 |
| P235TR1 | 1.0254 | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 |
| P235TR2 | 1.0255 | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 |
| P265TR1 | 1.0258 | 0.20 | 0.40 | 1.40 | 0.025 | 0.020 | 0.30 | 0.08 |
| P265TR2 | 1.0259 | 0.20 | 0.40 | 1.40 | 0.025 | 0.020 | 0.30 | 0.08 |
नोटः ग्राहक के अनुरोध के अनुसार विशेष स्टील ग्रेड भी उपलब्ध है।
विनिर्माण
ट्यूबों एक निर्बाध प्रक्रिया द्वारा निर्मित कर रहे हैं
वितरण की शर्त:
गर्म रूप में निर्मितः
TR1 जैसा कि तैयार या सामान्य या सामान्यीकरण-रूप में है
TR2 सामान्यीकृत या सामान्यीकृत-बनाया
गर्म रूप से निर्मित + ठंडा परिष्कृतः
TR1 और TR2 सामान्यीकृत
यांत्रिक गुण
| स्टील ग्रेड | तन्य गुण | टेन्सिल | लम्बाई | |||||
| स्टील का नाम | इस्पात संख्या | ऊपरी उपज शक्ति | शक्ति | एक मिन.% | ||||
| दीवार मोटाई के लिए आरएच मिनट | आरएम | |||||||
| टी एम एम | ||||||||
| T≤16 | 16 | 40 | ||||||
| एमपीए | एमपीए | एमपीए | एमपीए | मैं | t | |||
| P195TR1 | 1.0107 | 195 | 185 | 175 | 320-440 | 27 | 25 | |
| P195TR2 | 1.0108 | 195 | 185 | 175 | 320-440 | 27 | 25 | |
| P235TR1 | 1.0254 | 235 | 225 | 215 | ३६०-५०० | 25 | 23 | |
| P235TR2 | 1.0255 | 235 | 225 | 215 | ३६०-५०० | 25 | 23 | |
| P265TR1 | 1.0258 | 265 | 255 | 245 | 410-570 | 21 | 19 | |
| P265TR2 | 1.0259 | 265 | 255 | 245 | 410-570 | 21 | 19 | |
उपस्थिति:
ट्यूबों में बाहरी और आंतरिक सतह दोष नहीं होते हैं जो दृश्य परीक्षा से पता लगाया जा सकता है।
EN10216 दबाव के प्रयोजनों के लिए सीमलेस स्टील ट्यूब- तकनीकी वितरण की स्थितिः
EN10216-1 निर्दिष्ट कमरे के तापमान गुणों के साथ गैर मिश्र धातु स्टील के ट्यूब
EN10216-2 निर्दिष्ट उच्च तापमान गुणों के साथ गैर मिश्र धातु स्टील के ट्यूब
EN10216-3 मिश्र धातु ठीक अनाज स्टील ट्यूब
EN10216-4 निर्दिष्ट निम्न तापमान गुणों के साथ गैर मिश्र धातु और मिश्र धातु स्टील के ट्यूब
EN10216-5 स्टेनलेस स्टील के ट्यूब
विनियामक संदर्भः
डीआईएन वी 17006-100 इस्पात के लिए नाम- इस्पात नामों के लिए अतिरिक्त प्रतीक
डीआईएन एन 10208-1 ज्वलनशील तरल पदार्थों के साथ उपयोग के लिए स्टील पाइप के लिए तकनीकी वितरण की शर्तें - भाग 1:
आवश्यकता वर्ग ए के पाइप
DIN EN 10224 मानव उपयोग के लिए पानी सहित जलीय तरल पदार्थों के परिवहन के लिए गैर मिश्र धातु स्टील के ट्यूब
उपभोग - तकनीकी वितरण शर्तें
DIN EN10297-1 मैकेनिकल और सामान्य इंजीनियरिंग प्रयोजनों के लिए सीमलेस स्टील्स - भाग 1:
गैर मिश्र धातु और मिश्र धातु स्टील के ट्यूब
EN10217 दबाव के प्रयोजनों के लिए वेल्डेड स्टील पाइप
EN10002-1, धातु सामग्री - तन्यता परीक्षण - भाग 1: परिवेश तापमान पर परीक्षण विधि
EN10020, स्टील ग्रेड की परिभाषा और वर्गीकरण
EN10021, इस्पात और लोहे के उत्पादों के लिए सामान्य तकनीकी आपूर्ति आवश्यकताएं
EN10027-1, इस्पात के लिए नामकरण प्रणाली - भाग 1 : इस्पात के नाम, मुख्य प्रतीक
EN10027-2, इस्पात के लिए नामकरण प्रणाली - भाग 2: संख्यात्मक प्रणाली
EN10045-1, धातु सामग्री - चार्पी प्रभाव परीक्षण - भाग 1: परीक्षण विधि
EN10052, लौह उत्पादों के लिए गर्मी उपचार शब्दों की शब्दावली।
EN10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार
EN10233, धातु सामग्री - ट्यूब - समतल परीक्षण
ENV10220, सीमलेस और वेल्डेड स्टील ट्यूब - आयाम और द्रव्यमान प्रति इकाई लंबाई
EN10246-1, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 1:हाइड्रोलिक लीक-टाइटनेस के सत्यापन के लिए सीमलेस और वेल्डेड (डुबकी आर्क-वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूबों का स्वचालित विद्युत चुम्बकीय परीक्षण
EN10246-5 स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 5:पूर्ण परिधीय चुंबकीय ट्रांसड्यूसर/फ्लोक्स रिसाव परीक्षण, अनुदैर्ध्य अपूर्णताओं का पता लगाने के लिए सीमलेस और वेल्डेड (जिसमें डुबकी आर्क वेल्डेड) फेरोमैग्नेटिक स्टील ट्यूबों का परीक्षण
EN10246-7, स्टील ट्यूबों के विनाशकारी परीक्षण - भाग 7: अनुदैर्ध्य के पता लगाने के लिए स्वचालित पूर्ण परिधीय अल्ट्रासोनिक सीमलेस और वेल्डेड (बाहर डूबने वाले आर्क वेल्डेड) स्टील ट्यूबदोष
-
