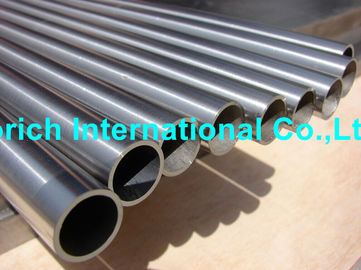

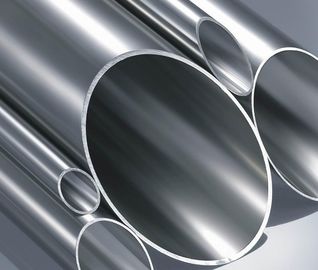

बॉयलर के लिए एएसटीएम ए 249 ऑस्टेनिटिक ब्राइट एनल्ड स्टेनलेस स्टील ट्यूब

ASTM A249 वेल्डेड ऑस्टेनिक स्टील बॉयलर, सुपरहीटर, हीट एक्सचेंजर, कंडेनसर ट्यूब के लिए मानक विनिर्देश

आकारः

ओडीः 1/8 इंच (3.2 मिमी) से 5 इंच (127 मिमी)

WT: 0.015 से 0.320 इंच (0.4 से 8.1 मिमी)

ग्रेड:

TP304H, TP309H, TP310H, TP316H, TP312H, TP347H और TP348H।

TP304, TP309S, TP310S, TP310Cb, TP316, TP321, TP347, TP348

उच्च तापमान सेवा के लिए जैसे कि सुपरहीटर और रिहीटर के लिए

आवेदनः

बॉयलर, सुपरहीटर, हीट एक्सचेंजर, कंडेनसर ट्यूब

ऑस्टेनिटिक स्टेनलेस स्टील, तापमान सेवा अनुप्रयोग, उच्च तापमान अनुप्रयोग

विनिर्माण:

ट्यूबों को एक स्वचालित वेल्डिंग प्रक्रिया द्वारा भरने वाले धातु के बिना फ्लैट-रोल्ड स्टील से बनाया जाता है।

वेल्डिंग के बाद और अंतिम गर्मी उपचार से पहले, ट्यूबों को वेल्ड और साधारण धातु पर या वेल्ड धातु में ठंडा काम किया जाता है

परीक्षण और निरीक्षण:

तनाव परीक्षण

सपाट होने का परीक्षण

फ्लैंज परीक्षण

रिवर्स-बेंड परीक्षण

कठोरता परीक्षण

हाइड्रोस्टैटिक या विनाशकारी विद्युत परीक्षण

अनाज का आकार

पूरक आवश्यकताएं

S1 - तनाव मुक्त एनील्ड ट्यूब

S2 - न्यूनतम दीवार ट्यूब

S3- पानी के नीचे हवा के दबाव का परीक्षण

S4 - स्थिर ताप उपचार

S5 - असमंजसित ट्यूब

S6 - अंतर-अंतराल संक्षारण परीक्षण

S7 - वेल्ड क्षय परीक्षण

S8 - विशेष अनुप्रयोग

S9 - ASME अनुरोध के अनुसार वेल्डिंग ट्यूबिंग का अतिरिक्त परीक्षण

संदर्भित दस्तावेज:

एएसटीएम मानक:

एएसटीएम ए२६२ ऑस्टेनिक स्टेनलेस स्टील्स में इंटरग्रैन्युलर अटैक के प्रति संवेदनशीलता का पता लगाने के लिए प्रथाएं

ASTM A480/ A480M फ्लैट रोल्ड स्टेनलेस स्टील प्लेट, शीट और स्ट्रिप के लिए सामान्य आवश्यकताओं के लिए विनिर्देश

एएसटीएम ए१०१६/ ए१०१६एम फेरीटिक मिश्र धातु इस्पात, ऑस्टेनिटिक मिश्र धातु इस्पात और स्टेनलेस स्टील ट्यूबों के लिए सामान्य आवश्यकताओं के लिए विनिर्देश

E 112 औसत अनाज आकार निर्धारित करने के लिए परीक्षण विधियाँ

E213 धातु पाइप और ट्यूबिंग की अल्ट्रासोनिक जांच के लिए अभ्यास

E273 वेल्डेड पाइप और ट्यूबिंग के वेल्ड जोन की अल्ट्रासोनिक जांच के लिए अभ्यास

E527 धातुओं और मिश्र धातुओं की संख्या के लिए अभ्यास (UNS)
