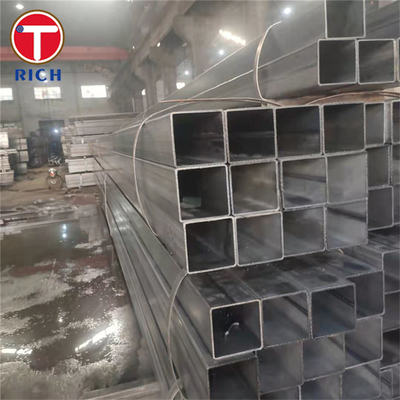

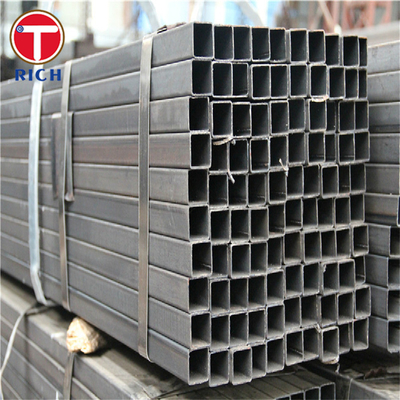

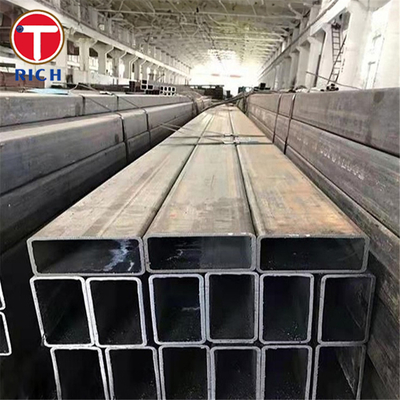

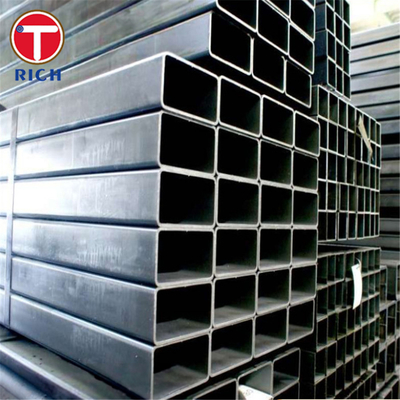

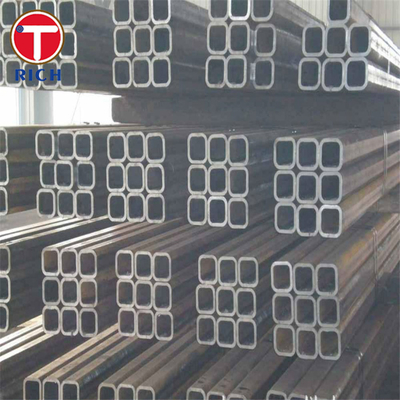

JIS G3466 स्टैंडर्ड कार्बन स्टील स्क्वायर स्टील ट्यूब STKR400 और STKR490 ग्रेड के साथ 20 × 20 मिमी से 350 × 350 मिमी तक आयाम
उत्पाद का विवरण
चौकोर सीमलेस कार्बन स्टील ट्यूब
,JIS G3466 सीमलेस स्टील ट्यूब
,कार्बन स्टील आयताकार ट्यूब
JIS G3466 कार्बन स्टील स्क्वायर स्टील ट्यूब सामान्य सिविल इंजीनियरिंग, वास्तुशिल्प और निर्मित स्टील संरचनाओं के लिए इस्तेमाल किया एक ठंड के रूप में गठित या गठित संरचनात्मक खोखले अनुभाग है।मानक ग्रेड प्रतीक हैंSTKR400औरSTKR490; STKR400 सामान्य संरचनात्मक फ्रेम के लिए चुना जाता है, जबकि STKR490 का उपयोग तब किया जाता है जब उच्च उपज और तन्यता शक्ति की आवश्यकता होती है।बिना गर्मी उपचार के, जब तक अन्यथा सहमत न हो, और निरीक्षण में रासायनिक संरचना, खिंचाव गुण, आयाम, उपस्थिति और अंकन शामिल हैं।
| पद | विनिर्देश |
|---|---|
| सामग्री | कार्बन स्टील वर्ग खोखले अनुभाग |
| मानक | JIS G3466 |
| मुख्य ग्रेड | STKR400, STKR490 |
| बाह्य आयाम | सामान्य वाणिज्यिक रेंजः 20 × 20 मिमी से 350 × 350 मिमी; अनुबंध के अनुसार कस्टम आकार |
| दीवार की मोटाई | सामान्य वाणिज्यिक रेंजः 1.2-12.5 मिमी; मिल क्षमता के अधीन भारी दीवार विकल्प |
| लम्बाई | 1-12 मीटर अनुकूलन योग्य; सामान्य स्टॉक लंबाई में 6 मीटर, 8 मीटर और 12 मीटर शामिल हैं |
| सहिष्णुता सीमा | साइड लंबाई ≤100 मिमी: ±1.5 मिमी; साइड लंबाई >100 मिमी: ±1.5%; दीवार मोटाई <3 मिमी: ±0.3 मिमी; दीवार मोटाई ≥3 मिमी: ±10% |
| सीधापन | कुल लंबाई का अधिकतम 0.3% |
| सतह की स्थिति | काला, तेल, गैल्वनाइज्ड, पेंट या नंगे खत्म; सतह हानिकारक दोषों से मुक्त होनी चाहिए |
| ताप उपचार | आम तौर पर निर्मित रूप में आपूर्ति की जाती है; ताप उपचार आमतौर पर लागू नहीं किया जाता है जब तक कि निर्दिष्ट न हो |
| विनिर्माण मार्ग | ईआरडब्ल्यू, फोर्ज वेल्डेड, ऑटोमेटिक आर्क वेल्डेड, या चौकोर अनुभाग में गठित सीमलेस ट्यूब |
| संपत्ति | STKR400 | STKR490 |
|---|---|---|
| न्यूनतम तन्य शक्ति | 400 एमपीए | 490 एमपीए |
| न्यूनतम उपज बिंदु/प्रूफ तनाव | 245 एमपीए | 325 एमपीए |
| न्यूनतम लम्बाई | 23% | 23% |
| कार्बन सीमा | C ≤0.25% | C ≤0.18% |
| फास्फोरस/सल्फर सीमा | पी ≤०.०४०%, एस ≤०.०४० | पी ≤०.०४०%, एस ≤०.०४० |
| सीधापन नियंत्रण | कुल लंबाई का ≤0.3% | कुल लंबाई का ≤0.3% |
JIS G3466 केवल दो ग्रेड निर्दिष्ट करता हैः STKR400 और STKR490. उपरोक्त मान JIS G3466 ग्रेड तालिकाओं और मानक के सार्वजनिक तकनीकी सारांशों से आते हैं।
पेशेवर खरीदार आमतौर पर पूछते हैं कि क्या STKR400 या STKR490 डिजाइन भार के लिए सही ग्रेड है। हम आवश्यक न्यूनतम उपज शक्ति की जांच करके ग्रेड चयन का समर्थन करते हैंःSTKR400 ≥245 MPa प्रदान करता है, जबकिSTKR490 ≥325 MPa प्रदान करता हैइससे महंगी सामग्री या भारवाहक घटक के बारे में अधिक जानकारी प्राप्त करने से बचा जा सकता है।
वेल्डेड फ्रेम, ब्रैकेट, रेलिंग पोस्ट और मॉड्यूलर संरचनाओं के लिए, आयामी असंगतता असेंबली समस्याओं का कारण बनती है। हम प्रमुख JIS G3466 सहिष्णुता को नियंत्रित करते हैंः साइड आयाम, दीवार मोटाई, वर्ग,समतलता, कोण आयाम, और सीधापन। सीधापन को नियंत्रित किया जा सकता है0कुल लंबाई का.3%, बेहतर काटने, वेल्डिंग, और स्थिरता संरेखण का समर्थन करता है।
खरीद टीमों को अक्सर मिल की ट्रेसेबिलिटी, गर्मी संख्या नियंत्रण और निरीक्षण दस्तावेजों की आवश्यकता होती है।और परीक्षण प्रमाण पत्र अनुरोध पर प्रदान किया जा सकता है; उद्धृत जेआईएस पाठ में जेआईएस जी 0415 के तहत निरीक्षण दस्तावेज का भी संदर्भ है।
| मानक प्रणाली | संदर्भ मानक | संक्षिप्त विवरण |
|---|---|---|
| जेआईएस | JIS G3466 | सामान्य संरचना के लिए कार्बन स्टील के वर्ग और आयताकार ट्यूब |
| एएसटीएम | एएसटीएम ए५०० / ए५००एम | ठंडे रूप में वेल्डेड और सीमलेस कार्बन स्टील संरचनात्मक ट्यूबों में गोल और आकार के वर्गों में |
| एन | एन 10219 | गैर मिश्र धातु और बारीक अनाज स्टील्स के ठंडे रूप से वेल्डेड संरचनात्मक खोखले प्रोसेसर |
| जीओएसटी | जीओएसटी खोखले संरचनात्मक अनुभाग मानक | सीआईएस बाजार में खरीद में वर्ग और आयताकार संरचनात्मक इस्पात ट्यूबों के लिए उपयोग किया जाता है |
| GB | जीबी/टी 6728-2025 | सामान्य संरचना के लिए ठंडा बनाने वाले अनुभागीय इस्पात; वर्तमान चीनी राष्ट्रीय मानक, 1 मार्च 2026 को लागू किया गया |
एएसटीएम ए५०० पुल और भवनों के वेल्डेड, नाइवेटेड या बोल्ट निर्माण के लिए शीत-संरचित वेल्डेड और निर्बाध कार्बन स्टील संरचनात्मक ट्यूबिंग को कवर करता है।
अनुप्रयोग उत्पादः औद्योगिक प्लेटफार्मों के लिए स्टील की गार्डरी पोस्ट।
JIS G3466 स्क्वायर स्टील ट्यूब वेल्डेड गार्डरिल पोस्ट के उत्पादन के लिए उपयुक्त है जहां स्थिर अनुभाग ज्यामिति, अनुमानित उपज शक्ति और स्वच्छ वेल्ड फिट-अप की आवश्यकता होती है।
| ग्रेड | मानक | C अधिकतम % | अधिकतम % | Mn अधिकतम % | पी मैक्स % | एस अधिकतम % | अन्य |
|---|---|---|---|---|---|---|---|
| STKR400 | JIS G3466 | 0.25 | -- | -- | 0.040 | 0.040 | यदि आवश्यक हो तो अन्य मिश्र धातु तत्व जोड़े जा सकते हैं |
| STKR490 | JIS G3466 | 0.18 | 0.55 | 1.50 | 0.040 | 0.040 | यदि आवश्यक हो तो अन्य मिश्र धातु तत्व जोड़े जा सकते हैं |
| एएसटीएम ए500 ग्रेड बी | एएसटीएम ए500 | 0.26 गर्मी / 0.30 उत्पाद | -- | 1.35 गर्मी / 1.40 उत्पाद | 00.035 गर्मी / 0.045 उत्पाद | 00.035 गर्मी / 0.045 उत्पाद | Cu ≥0.20% जब तांबे का स्टील निर्दिष्ट किया जाता है |
| एएसटीएम ए500 ग्रेड सी | एएसटीएम ए500 | 0.23 गर्मी / 0.27 उत्पाद | -- | 1.35 गर्मी / 1.40 उत्पाद | 00.035 गर्मी / 0.045 उत्पाद | 00.035 गर्मी / 0.045 उत्पाद | Cu ≥0.20% जब तांबे का स्टील निर्दिष्ट किया जाता है |
| S355J2H | एन 10219 | 0.22 | 0.55 | 1.60 | 0.030 | 0.030 | सीईवी ≤0.45%; -20°C पर टक्कर की आवश्यकता |
| ग्रेड | मानक | उपज शक्ति/प्रमाण तनाव | तन्य शक्ति | लम्बाई | नोट्स |
|---|---|---|---|---|---|
| STKR400 | JIS G3466 | ≥245 एमपीए | ≥400 एमपीए | ≥23% | नंबर 5 परीक्षण टुकड़ा, ट्यूब अक्ष दिशा |
| STKR490 | JIS G3466 | ≥325 एमपीए | ≥490 एमपीए | ≥23% | नंबर 5 परीक्षण टुकड़ा, ट्यूब अक्ष दिशा |
| एएसटीएम ए५०० ग्रेड बी, आकार ट्यूब | एएसटीएम ए500 | ≥317 एमपीए | ≥400 एमपीए | ≥23% | चौकोर/ आयताकार संरचनात्मक ट्यूबिंग |
| एएसटीएम ए५०० ग्रेड सी, आकार की नली | एएसटीएम ए500 | ≥ 345 एमपीए | ≥425 एमपीए | ≥21% | चौकोर/ आयताकार संरचनात्मक ट्यूबिंग |
| S355J2H | एन 10219 | टी ≤16 मिमी के लिए ≥355 एमपीए; 16 के लिए ≥345 एमपीए| t≤3 मिमी के लिए 510-680 MPa; 3 के लिए 470-630 MPa | ≥20% |
KV2 ≥27 J -20°C पर |
|
-
