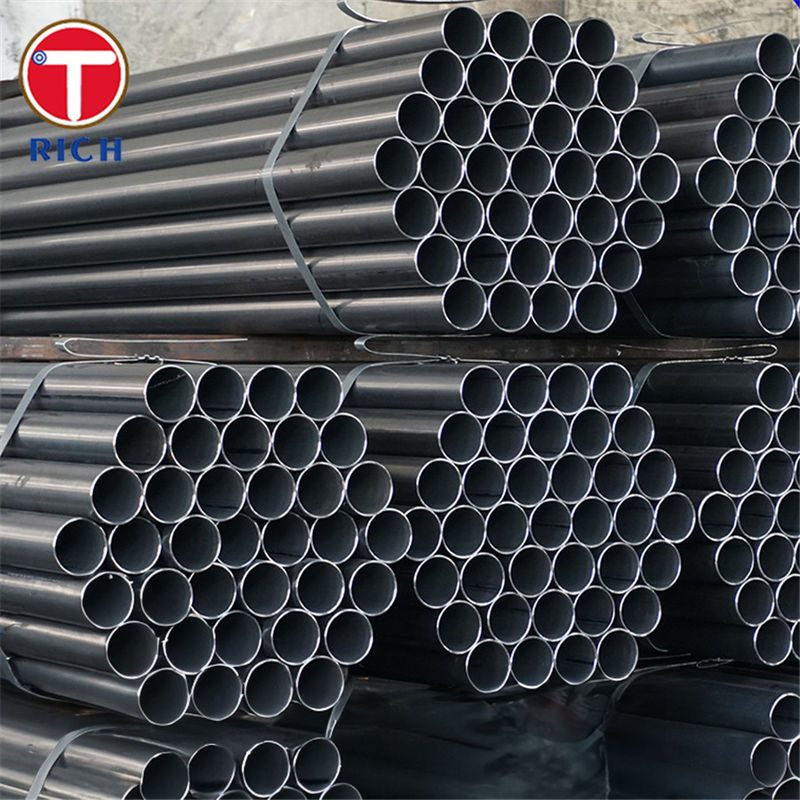

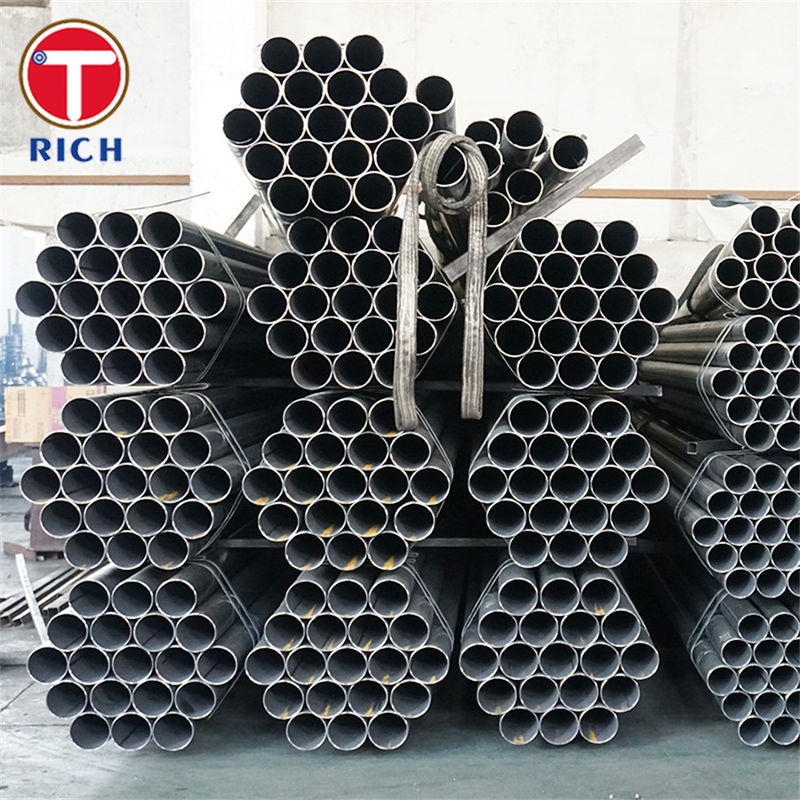

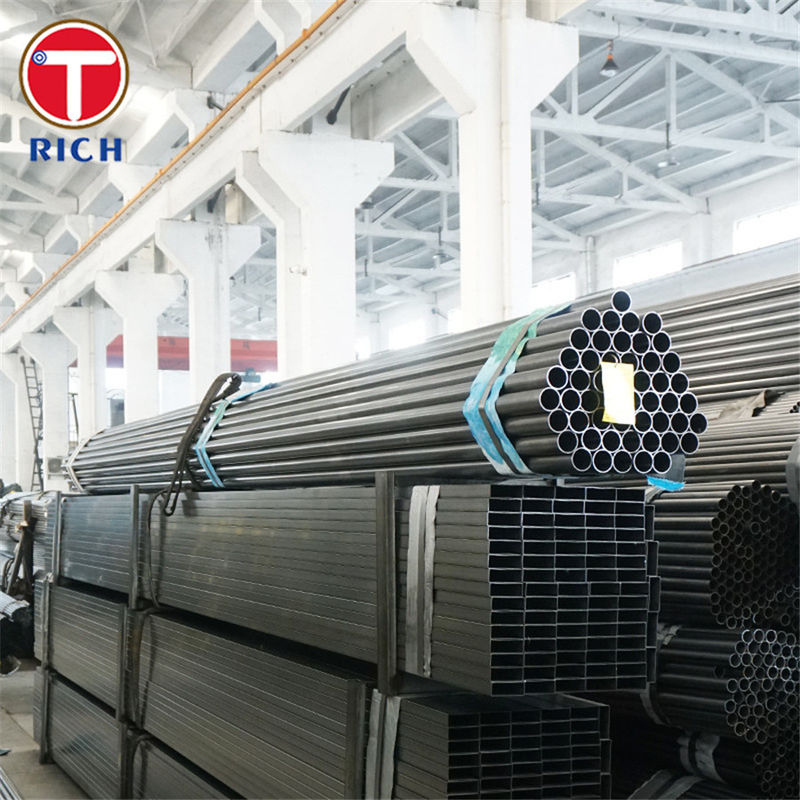

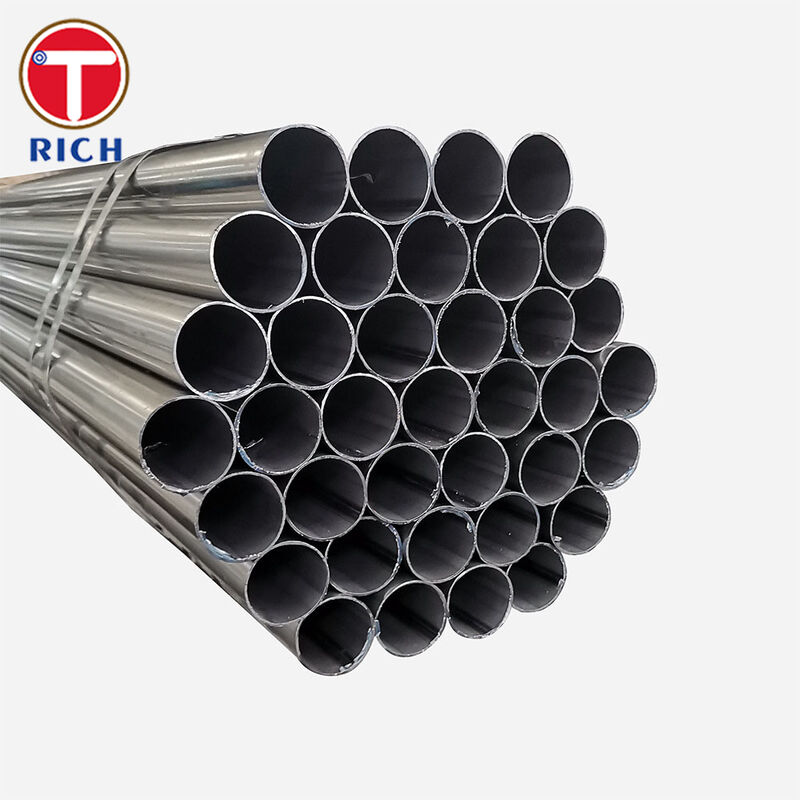

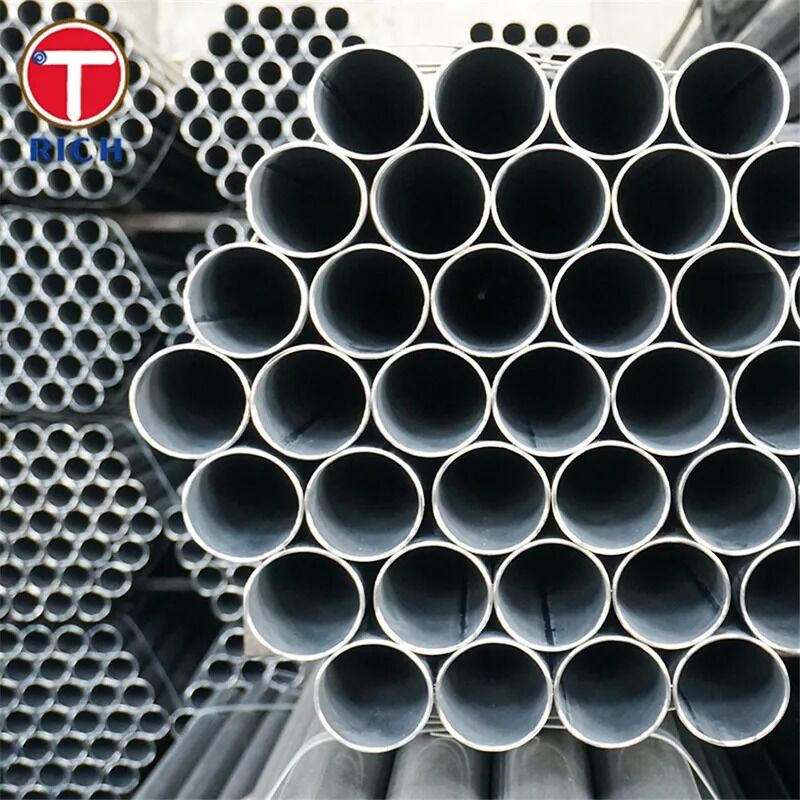

जीबी/टी 31315-2014 Q195 शीत लुढ़का हुआ सटीक वेल्डेड स्टील ट्यूब यांत्रिक संरचनाओं के लिए अनुकूलन योग्य आयामों के साथ
उत्पाद का विवरण
हल्के स्टील की सटीक गोल ट्यूब
,सटीक धातु पाइप
,प्रेसिजन सीमलेस स्टील ट्यूब
GB/T 31315 Q195 कोल्ड रोल्ड प्रिसिजन वेल्डेड स्टील ट्यूब एक कोल्ड-साइज़ मैकेनिकल ट्यूब है जिसे उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिनमें सामान्य ERW स्ट्रक्चरल पाइप की तुलना में अधिक तंग आयामी नियंत्रण, क्लीनर सतहें और बेहतर फॉर्मेबिलिटी की आवश्यकता होती है। GB/T 31315-2014 मानक द्वारा शासित, यह उत्पाद मशीनरी, वाहन, फर्नीचर और सामान्य इंजीनियरिंग अनुप्रयोगों के लिए कोल्ड ड्रॉन या कोल्ड रोल्ड प्रिसिजन वेल्डेड स्टील ट्यूब को कवर करता है। Q195 निर्दिष्ट स्टील पदनामों में से एक है जिसकी केमिस्ट्री GB/T 700 से संदर्भित है।
| मद | विवरण |
|---|---|
| सामग्री | कार्बन स्ट्रक्चरल स्टील |
| मानक | GB/T 31315-2014 |
| ग्रेड | Q195 |
| बाहरी व्यास | ड्राइंग और टॉलरेंस क्लास के अनुसार कस्टम |
| दीवार की मोटाई | ड्राइंग और टॉलरेंस क्लास के अनुसार कस्टम |
| लंबाई | 1-12 मीटर, अनुकूलन योग्य |
| टॉलरेंस रेंज | GB/T 31315 आयामी टॉलरेंस आवश्यकताओं के तहत सहमत के अनुसार; गैर-गोलता और दीवार की मोटाई की असमानता संबंधित टॉलरेंस के 80% से अधिक नहीं होनी चाहिए |
| सीधापन | ≤ 1.5 मिमी/मी; OD > 16 मिमी के लिए, पूर्ण-लंबाई वक्रता ≤ कुल लंबाई का 0.1% |
| सतह की स्थिति | कोल्ड रोल्ड / कोल्ड ड्रॉन सतह; चिकनी आंतरिक और बाहरी सतहें; कोल्ड-फिनिश्ड डिलीवरी में फॉस्फेट और स्नेहक फिल्म की अनुमति है; हीट ट्रीटमेंट के बाद ऑक्साइड फिल्म की अनुमति है यदि ढीली न हो |
| हीट ट्रीटमेंट | +C कोल्ड फिनिश्ड हार्ड, +LC कोल्ड फिनिश्ड सॉफ्ट, +SR स्ट्रेस रिलीव्ड, +A एनील्ड, +N नॉर्मलाइज्ड |
-
फॉर्मिंग और वेल्डिंग के लिए कम-कार्बन Q195 केमिस्ट्री
Q195 एक माइल्ड कार्बन स्ट्रक्चरल स्टील है जिसमें C ≤ 0.12%, Si ≤ 0.30%, Mn ≤ 0.50% है, जो स्लीव, ब्रैकेट, बुशिंग, फर्नीचर फ्रेम और हल्के मैकेनिकल सदस्यों के लिए उच्च प्लास्टिसिटी, उत्कृष्ट वेल्डेबिलिटी और विश्वसनीय कोल्ड-फॉर्मिंग व्यवहार प्रदान करता है।
-
असेंबली-फिट पार्ट्स के लिए प्रिसिजन ज्योमेट्री
GB/T 31315 एक प्रिसिजन ट्यूब मानक है जो ट्यूब ज्योमेट्री, वक्रता, सतह की स्थिति और आयामी स्थिरता को उन अनुप्रयोगों के लिए नियंत्रित करता है जहां सामान्य ERW पाइप मशीनिंग, टेलीस्कोपिंग, प्रेसिंग या स्लाइडिंग फिट के लिए बहुत मोटा होता है।
-
नियंत्रित सतह गुणवत्ता
मानक चिकनी आंतरिक और बाहरी सतहों की आवश्यकता होती है, जिसमें स्थानीय गड्ढे, खरोंच और मामूली निशान 0.08 मिमी की गहराई तक सीमित होते हैं, जबकि शेष दीवार की मोटाई अभी भी न्यूनतम अनुमत टॉलरेंस से ऊपर रहनी चाहिए। यह उन भागों के लिए महत्वपूर्ण है जिन्हें मोड़ा, प्लेटेड, पेंट किया जाएगा या सीधे असेंबल किया जाएगा।
-
हल्के-ड्यूटी संरचनाओं के लिए उपयुक्त मैकेनिकल बेसलाइन
Q195 आमतौर पर छोटे-खंड संदर्भ उत्पादों के लिए यील्ड स्ट्रेंथ ≥ 195 MPa, टेन्साइल स्ट्रेंथ 315-430 MPa, और एलॉन्गेशन ≥ 33% प्रदान करता है, जिससे यह उन जगहों के लिए उपयुक्त होता है जहां उच्च भार-वहन क्षमता की तुलना में फॉर्मेबिलिटी अधिक महत्वपूर्ण होती है।
-
सामान्य ERW पाइप से अंतर
मुख्य अंतर निष्पादन मानक है। GB/T 31315 विशेष रूप से मैकेनिकल और ऑटोमोटिव उपयोग के लिए कोल्ड ड्रॉन या कोल्ड रोल्ड प्रिसिजन वेल्डेड स्टील ट्यूब के लिए लिखा गया है, जिसमें आयामी सटीकता, वक्रता, सतह फिनिश और निरीक्षण पर आवश्यकताएं हैं।
-
वेल्ड-ज़ोन विश्वसनीयता नियंत्रण
GB/T 31315 GB/T 7735-2004 एडी करंट टेस्टिंग का संदर्भ देता है और अपने निरीक्षण ढांचे में फ्लैटनिंग और ड्रिफ्ट-एक्सपैंडिंग परीक्षणों को शामिल करता है। निर्माता केमिस्ट्री, टेन्साइल परीक्षण, फ्लैटनिंग, फ्लेरिंग, NDT, सतह निरीक्षण और आयामी सत्यापन सहित व्यापक जांच करते हैं।
-
डाउनस्ट्रीम प्रोसेसिंग के लिए अनुकूलित
पेशेवर खरीदार स्थिर केमिस्ट्री, सीधापन और सतह की गुणवत्ता को प्राथमिकता देते हैं। GB/T 31315 संदर्भित केमिस्ट्री मानकों, 1.5 मिमी/मी और OD 16 मिमी से अधिक के लिए 0.1% पूर्ण लंबाई की वक्रता सीमाओं, और 0.08 मिमी की स्थानीय सतह दोष गहराई सीमा के माध्यम से इन तीनों को संबोधित करता है, जिससे कटिंग, फिक्स्चर असेंबली, बेंडिंग और कोटिंग के दौरान रीवर्क कम होता है।
| मानक प्रणाली | संदर्भ |
|---|---|
| GB | GB/T 31315-2014 -- मैकेनिकल स्ट्रक्चर्स के लिए कोल्ड ड्रॉन या कोल्ड रोल्ड प्रिसिजन वेल्डेड स्टील ट्यूब; Q195 के लिए केमिस्ट्री GB/T 700 से संदर्भित है |
| ASTM | ASTM A513 -- वेल्डेड कार्बन और अलॉय मैकेनिकल ट्यूबिंग; आमतौर पर निकटतम उत्तरी अमेरिकी मैकेनिकल ट्यूबिंग संदर्भ के रूप में उपयोग किया जाता है |
| EN | EN 10305-3 -- प्रिसिजन अनुप्रयोगों के लिए वेल्डेड कोल्ड-साइज़ स्टील ट्यूब |
| GOST | GOST 9567 -- प्रिसिजन स्टील पाइप; आमतौर पर निकटतम रूसी प्रिसिजन ट्यूब संदर्भ के रूप में उपयोग किया जाता है |
| JIS | JIS G3445 -- मशीन स्ट्रक्चरल उद्देश्यों के लिए कार्बन स्टील ट्यूब |
ऑटोमोटिव सीट गाइड स्लीव -- Q195 प्रिसिजन वेल्डेड ट्यूब हल्के-लोड सीट गाइड स्लीव और इसी तरह के फॉर्मेड मैकेनिकल पार्ट्स के लिए उपयुक्त है जहां सीधापन, वेल्डेबिलिटी और सुसंगत बाहरी व्यास उच्च संरचनात्मक शक्ति की तुलना में अधिक महत्वपूर्ण हैं। यह मशीनरी, वाहन, फर्नीचर और सामान्य इंजीनियरिंग निर्माण के मानक के इच्छित क्षेत्रों के अनुरूप है।
| ग्रेड | मानक संदर्भ | C अधिकतम % | Si अधिकतम % | Mn अधिकतम % | P अधिकतम % | S अधिकतम % |
|---|---|---|---|---|---|---|
| Q195 | GB/T 700 | 0.12 | 0.30 | 0.50 | 0.035 | 0.040 |
| Q215A | GB/T 700 | 0.15 | 0.35 | 1.20 | 0.045 | 0.050 |
| Q235B | GB/T 700 | 0.20 | 0.35 | 1.40 | 0.045 | 0.045 |
| Q275B | GB/T 700 | 0.21 | 0.35 | 1.50 | 0.045 | 0.045 |
| Q345B | GB/T 1591 | 0.20 | 0.50 | 1.70 | 0.035 | 0.035 |
| ग्रेड | संदर्भ मोटाई | यील्ड स्ट्रेंथ न्यूनतम MPa | टेन्साइल स्ट्रेंथ MPa | एलॉन्गेशन न्यूनतम % |
|---|---|---|---|---|
| Q195 | ≤ 16 मिमी | 195 | 315-430 | 33 |
| Q215A | ≤ 16 मिमी | 215 | 335-450 | 31 |
| Q235B | ≤ 16 मिमी | 235 | 370-500 | 26 |
| Q275B | ≤ 16 मिमी | 275 | 410-540 | 22 |
| Q345B | ≤ 16 मिमी | 345 | 470-630 | 20 |
-
