उत्पत्ति के प्लेस:
झेजियांग/चीन
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001 ISO 14001 TS16949
मॉडल संख्या:
वेल्डेड पाइप
विडियो
विडियो
विडियो

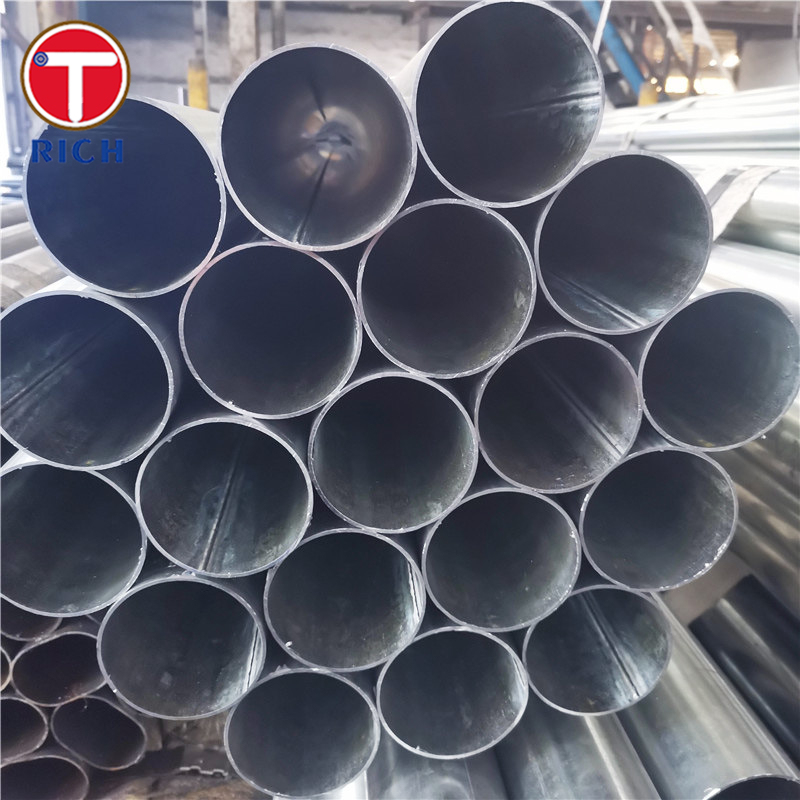

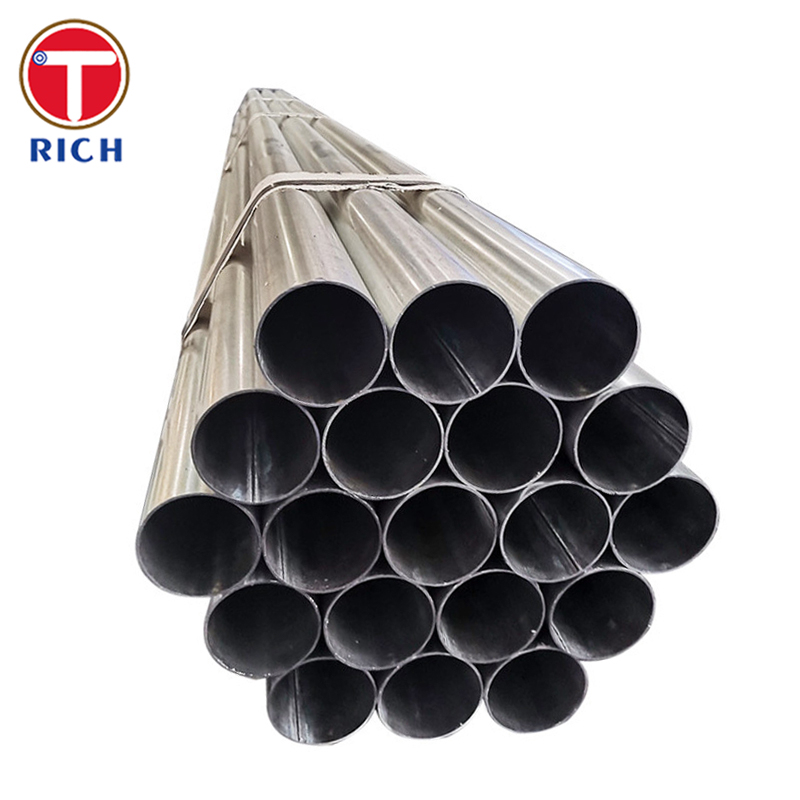

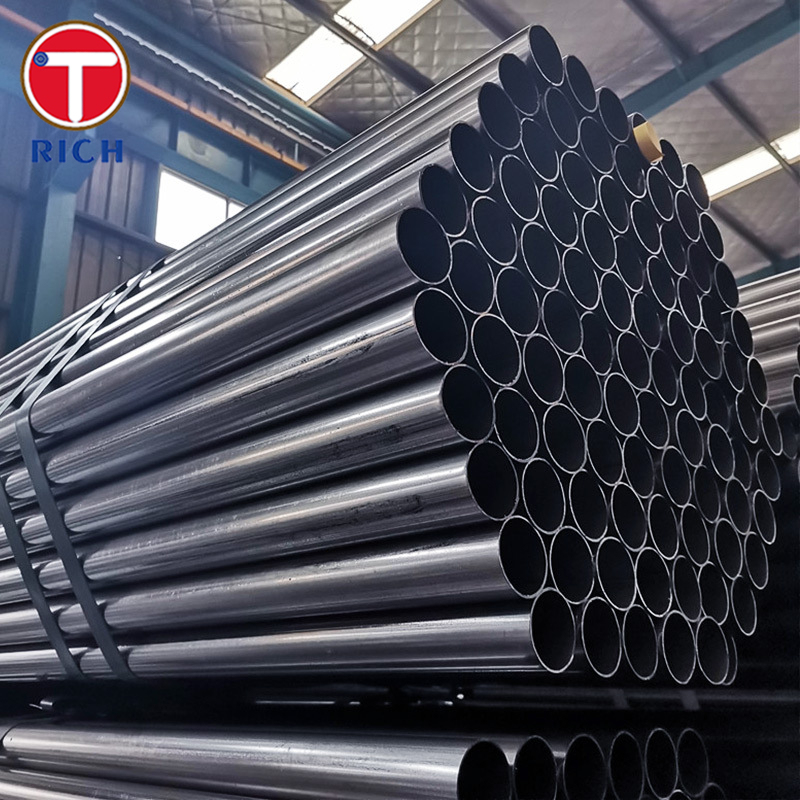

यह उत्पाद एक सटीक वेल्डेड लो-अलॉय स्टील पाइप है जो फ्रांसीसी NF A49-341 मानक के तहत निर्मित है। यह यांत्रिक अनुप्रयोगों के लिए अभिप्रेत है, जहाँ आयामी सटीकता, वेल्ड सीम गुणवत्ता और यांत्रिक शक्ति आवश्यक हैं। क्योंकि यह “सटीक वेल्डेड,” है, निर्माण प्रक्रिया को तंग सहनशीलता, न्यूनतम दोष और सुसंगत क्रॉस-अनुभागीय ज्यामिति उत्पन्न करने के लिए अनुकूलित किया गया है।
उत्पाद प्रकार: यांत्रिक उपयोग के लिए वेल्डेड स्टील ट्यूब / पाइप
मानक: NF A49-341 (“स्टील ट्यूब सटीक वेल्डेड ट्यूब यांत्रिक अनुप्रयोग के लिए”)
ग्रेड / पदनाम: TS30o, TS30a, TS34a, TS7a, TS42a (और कभी-कभी NF श्रृंखला में TS47a)
विशिष्ट बाहरी व्यास और दीवार की मोटाई: मानक NF A49-341 के अनुसार
निर्माण: वेल्डेड (सटीक, संभावित रूप से उच्च-आवृत्ति वेल्डिंग, संभवतः परिष्करण के बाद)
| ग्रेड | C (अधिकतम) | Si (अधिकतम) | Mn (अधिकतम) | P (अधिकतम) | S (अधिकतम) |
|---|---|---|---|---|---|
| TS30o | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS30a | 0.12 | 0.30 | 0.80 | 0.025 | 0.025 |
| TS34a | 0.15 | 0.30 | 1.00 | 0.025 | 0.025 |
| TS7a | 0.09 | 0.30 | 0.60 | 0.025 | 0.025 |
| TS42a | 0.18 | 0.30 | 1.20 | 0.025 | 0.025 |
| ग्रेड | उपज शक्ति Rp0.2 (MPa, न्यूनतम) | तन्य शक्ति Rm (MPa, न्यूनतम) | बढ़ाव A (%) | क्षेत्र में कमी Z (%) | ब्रिनेल कठोरता (HBW, विशिष्ट या अधिकतम) |
|---|---|---|---|---|---|
| TS30o | 250 | 390 | 18 | 40 | 120 |
| TS30a | 298 | 420 | 15 | 35 | 145 |
| TS34a | 330 | 480 | 14 | 30 | 165 |
| TS7a | 220 | 340 | 20 | 45 | 110 |
| TS42a | 360 | 520 | 12 | 25 | 190 |
आयामी सटीकता और तंग सहनशीलता: क्योंकि यह एक “सटीक वेल्डेड” ट्यूब उत्पाद है, ज्यामिति, सीधापन और गोलाई को सख्ती से नियंत्रित किया जाता है।
अच्छी यांत्रिक शक्ति: निर्दिष्ट लो-अलॉय ग्रेड हल्के कार्बन ट्यूबों की तुलना में उच्च उपज और तन्य शक्ति प्रदान करते हैं, जिससे वे भार-वहन यांत्रिक भागों के लिए उपयुक्त हो जाते हैं।
वेल्ड गुणवत्ता: वेल्डिंग सीम को चिकना, न्यूनतम घुसपैठ और दोषों (दरारों, समावेशन) से मुक्त करने के लिए डिज़ाइन किया गया है जैसा कि यांत्रिक-उपयोग अनुप्रयोगों द्वारा आवश्यक है।
अच्छी लचीलापन और कठोरता: पर्याप्त बढ़ाव और क्षेत्र में कमी भार के तहत कुछ डिग्री विरूपण और तनाव पुनर्वितरण की अनुमति देती है।
गर्मी उपचार संगतता: ये ग्रेड सूक्ष्म संरचना को परिष्कृत करने या तनावों को दूर करने के लिए हल्के गर्मी उपचार (जैसे सामान्यीकरण या एनीलिंग) की अनुमति दे सकते हैं, बशर्ते आयामी सटीकता को कम न किया जाए।
कम मिश्र धातु सामग्री: मिश्र धातु मामूली है, जिसका उद्देश्य लागत को महत्वपूर्ण रूप से बढ़ाए बिना या वेल्डिंग व्यवहार को जटिल किए बिना यांत्रिक गुणों में सुधार करना है।
NF A49-341: फ्रांस में यांत्रिक उपयोग के लिए सटीक वेल्डेड ट्यूबों के लिए प्राथमिक मानक।
ASTM / अंतर्राष्ट्रीय समकक्ष: NF दस्तावेज़ में कोई सीधा ASTM समकक्ष सूचीबद्ध नहीं है, लेकिन समान यांत्रिक टयूबिंग मानक (कार्बन/मिश्र धातु वेल्डेड यांत्रिक ट्यूबों के लिए) ASTM A513 या ASTM A519 हो सकते हैं, हालाँकि वे अनुप्रयोग क्षेत्र में भिन्न हैं।
ISO / EN / GOST: NF मानक फ्रांसीसी NF A49 के लिए विशिष्ट है; EN या ISO यांत्रिक टयूबिंग मानकों के लिए क्रॉस-रेफरेंसिंग संभव हो सकता है लेकिन मामले के आधार पर मान्य किया जाना चाहिए।
अन्य NF A49 मानक: NF A49 श्रृंखला में संबंधित मानदंड शामिल हैं (जैसे NF A49-343, NF A49-145) जो अन्य वेल्डेड ट्यूब प्रकारों को नियंत्रित करते हैं।
यदि किसी विशेष ISO या EN पदनाम की आवश्यकता है (सीमा पार व्यापार के लिए), तो मैं समकक्षों की जांच कर सकता हूं।
सामान्य तौर पर, NF A49-341 सटीक वेल्डेड ट्यूब का उपयोग यांत्रिक इंजीनियरिंग / मशीन निर्माण / तंत्र में किया जाता है। अधिक विशेष रूप से:
मशीन घटक: शाफ्ट, रॉड, गाइड ट्यूब, बेलनाकार समर्थन
स्वचालन और रोबोटिक्स: रैखिक एक्ट्यूएटर, पिस्टन रॉड, टेलीस्कोपिक सदस्य
ऑटोमोटिव / वाहन प्रणाली: स्टीयरिंग लिंक, स्टेबलाइजर रॉड, सस्पेंशन स्ट्रक्चरल ट्यूब
हाइड्रोलिक / वायवीय लाइनें (गैर-दबाव भूमिकाओं में): संरचनात्मक बढ़ते ट्यूब, सुरक्षात्मक आस्तीन
विधानसभा फिक्स्चर और टूलिंग: जिग्स, टेस्ट रिग्स, सपोर्ट आर्म्स
ए: निर्माता, व्यापार भी कर सकते हैं।
ए: आम तौर पर बोलते हुए, यदि माल स्टॉक में है तो यह 10-15 दिन है, या यदि माल स्टॉक में नहीं है तो यह 30-40 दिन है,
यह मात्रा के अनुसार है।
ए: हाँ, हम मुफ्त शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की आवश्यकता है।
ए: भुगतान=2000USD, 30% T/T अग्रिम में, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
