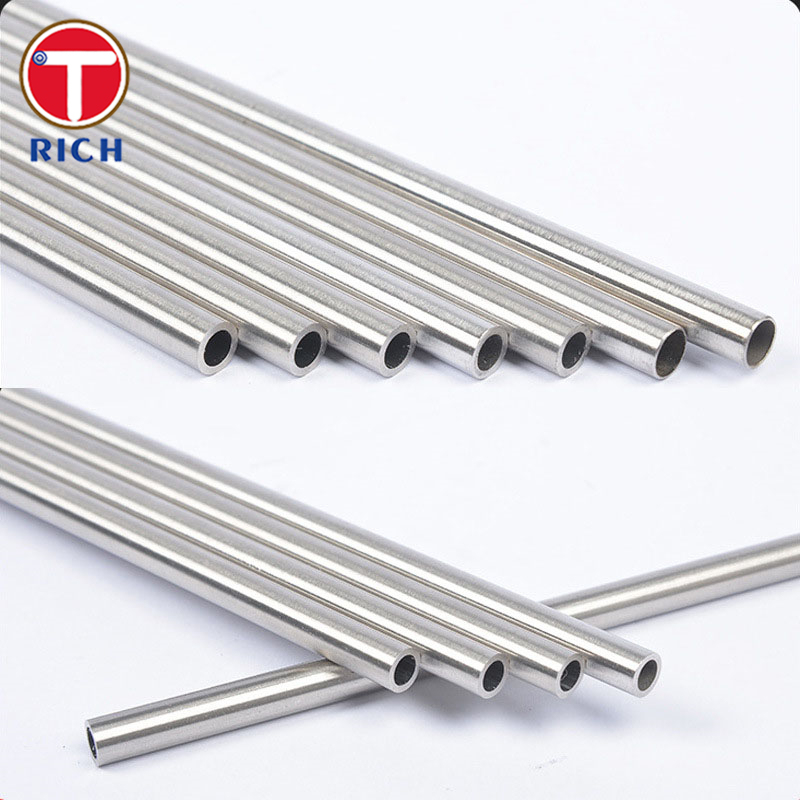

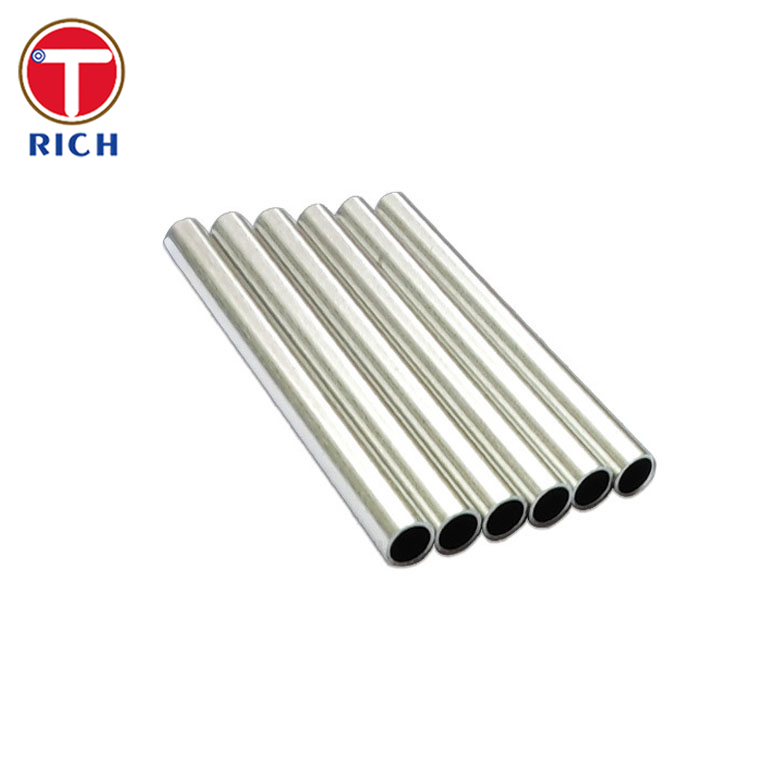

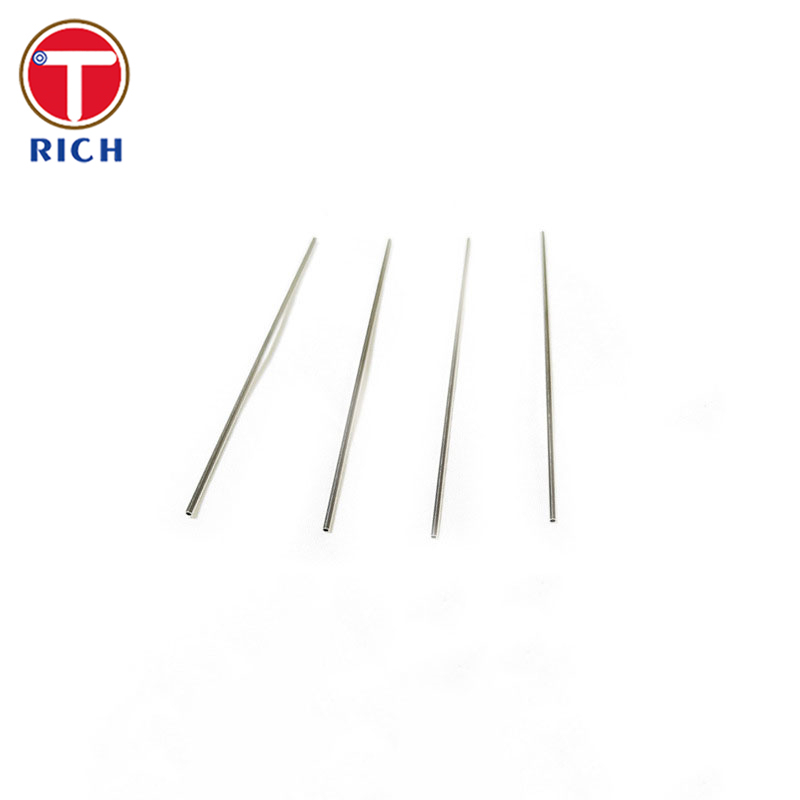

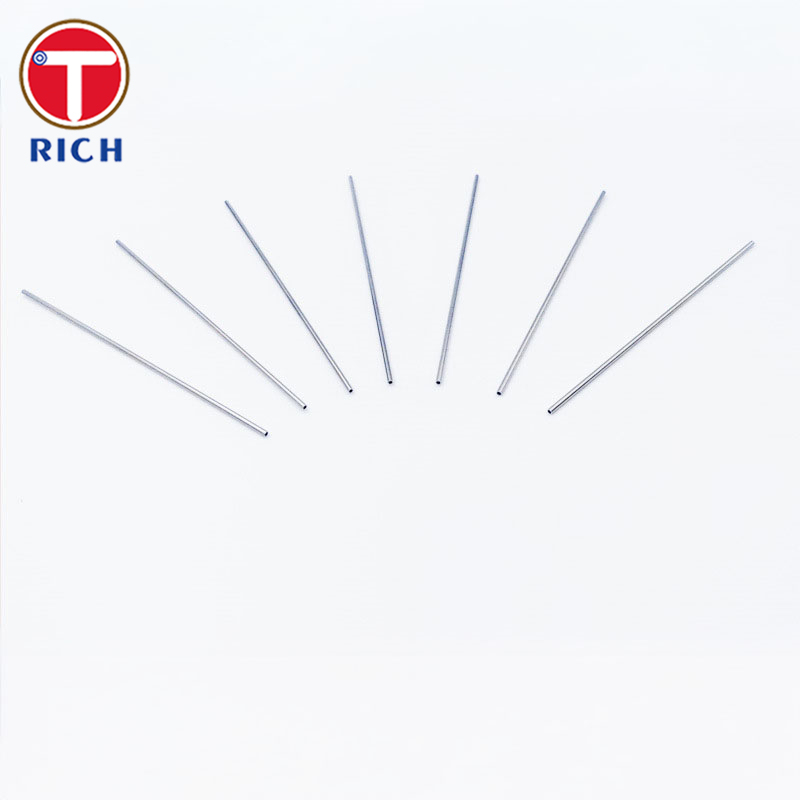

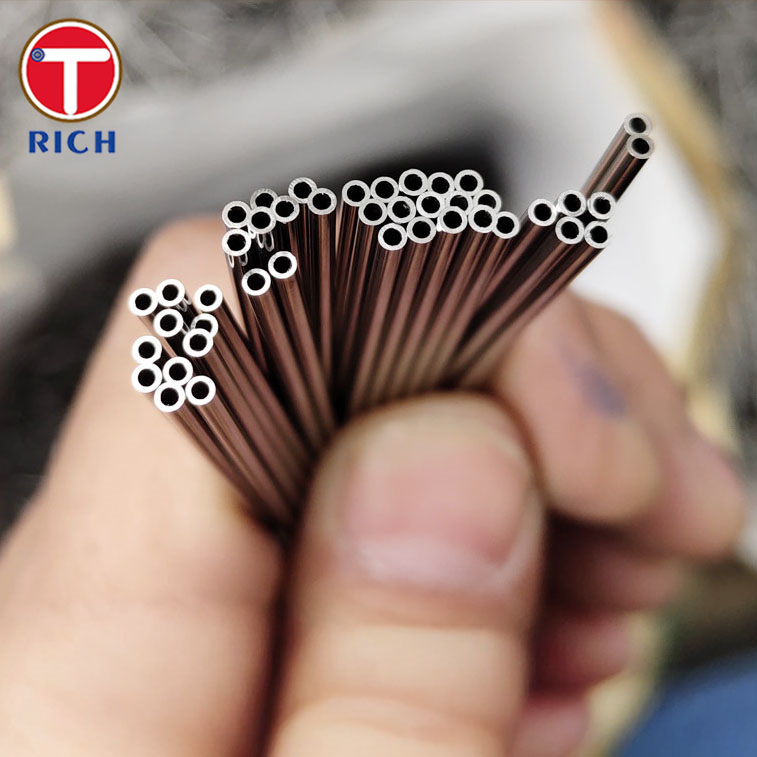

उच्च आयामी सहिष्णुता के साथ चिकित्सा ग्रेड संक्षारण प्रतिरोधी स्टेनलेस स्टील कैपिलरी ट्यूब
उत्पाद का विवरण
चिकित्सा ग्रेड स्टेनलेस स्टील केशिका ट्यूब
,क्षरण प्रतिरोधी स्टेनलेस स्टील कैपिलरी ट्यूब
,उच्च आयामी सहिष्णुता स्टेनलेस स्टील कैपिलरी ट्यूब
स्टेनलेस स्टील केशिका ट्यूब - छोटे-व्यास मेडिकल-ग्रेड स्टेनलेस स्टील पाइप
सामग्री
यह उत्पाद एक हैस्टेनलेस स्टील केशिका ट्यूब(जिसे सूक्ष्म या छोटे व्यास वाला स्टेनलेस स्टील पाइप भी कहा जाता है), चिकित्सा और सटीक द्रव प्रणालियों के लिए इंजीनियर किया गया। यह बहुत छोटे आंतरिक व्यास (आईडी) और तंग आयामी सहनशीलता के साथ एक खोखला बेलनाकार नाली प्रदान करता है, जो नियंत्रित परिस्थितियों में छोटी मात्रा में तरल पदार्थ या गैस के परिवहन के लिए उपयुक्त है। ट्यूब अक्सर संक्षारण प्रतिरोधी स्टेनलेस स्टील मिश्र धातु (आमतौर पर ऑस्टेनिटिक ग्रेड) से बने होते हैं और उत्कृष्ट सतह खत्म, आयामी सटीकता और जैव-अनुकूलता सुनिश्चित करने के लिए संसाधित (कोल्ड ड्राइंग, एनीलिंग, पॉलिशिंग) होते हैं।
विनिर्देश
विशिष्ट विनिर्देश श्रेणियाँ (निर्माता द्वारा भिन्न हो सकती हैं) हैं:
| पैरामीटर | विशिष्ट रेंज/मूल्य |
|---|---|
| बाहरी व्यास (ओडी) | 0.30 मिमी से 12.70 मिमी |
| भीतरी व्यास (आईडी) | ~0.10 मिमी से ~8.00 मिमी |
| दीवार की मोटाई | 0.05 मिमी से ~1.50 मिमी |
| लंबाई | ~30 मीटर तक निरंतर (या लंबाई में कटौती) |
| आयामी सहिष्णुता | ±0.02 मिमी से ±0.05 मिमी (बाहरी), ±0.02 मिमी से ±0.04 मिमी (आंतरिक) |
| सतह का उपचार | उज्ज्वल एनील्ड, इलेक्ट्रोपॉलिश्ड, निष्क्रिय |
| ट्यूब प्रकार | निर्बाध या वेल्डेड और ठंडा-खींचा हुआ |
ये श्रेणियाँ विशिष्ट विनिर्माण क्षमताओं का प्रतिनिधित्व करती हैं; ग्राहक सख्त सहनशीलता या वैकल्पिक सीमाएँ निर्दिष्ट कर सकते हैं।
रासायनिक संरचना
नीचे केशिका ट्यूबों के लिए आमतौर पर उपयोग किए जाने वाले पांच स्टेनलेस स्टील ग्रेड की तुलना तालिका दी गई है, जो मानक संदर्भों और निर्माता डेटा के अनुसार विशिष्ट रासायनिक संरचना (वजन% में) दिखाती है:
| श्रेणी | सी (अधिकतम) | एमएन (अधिकतम) | सी (अधिकतम) | सीआर (डब्ल्यूटी%) | नी (wt%) | मो (वजन %) |
|---|---|---|---|---|---|---|
| 304/304एल | 0.08 (304), 0.03 (304एल) | 2.00 | 0.75 | 18.0 – 20.0 | 8.0 - 11.0 | – |
| 316/316एल | 0.08 (316), 0.035 (316एल) | 2.00 | 0.75 | 16.0 – 18.0 | 10.0 – 14.0 | 2.0 – 3.0 |
| 321 | 0.08 | 2.00 | 0.75 | 17.0 – 19.0 | 9.0 - 12.0 | – |
| 347 | ~0.08 | 2.00 | 0.75 | ~17.0 – 19.0 | ~9.0 – 12.0 | – |
| 17-4 पीएच (वर्षा-कठोर) | 0.07 | ~1.00 | 1.00 | 15.5 – 17.5 | 3.0 – 5.0 | – |
यांत्रिक विशेषताएं
| श्रेणी | तन्यता ताकत (एमपीए) | 0.2% उपज शक्ति (एमपीए) | बढ़ाव (%) | कठोरता (एचआरबी या समकक्ष) |
|---|---|---|---|---|
| 304/304एल | ≥ 515 एमपीए | ≥ 205 एमपीए | ≥ 40% | ≤ 92 एचआरबी |
| 316/316एल | ≥ 515 एमपीए | ≥ 205 एमपीए | ≥ 40% | ≤ 95 एचआरबी |
| 321 | ~515 एमपीए | ~205 एमपीए | ~40% | ~95 एचआरबी |
| 347 | कई स्थितियों में 321 के समान | – | – | – |
| 17-4 पीएच (आयु वर्ग) | ~930-1,100 एमपीए (उम्र बढ़ने के बाद) | ~850-1,000 एमपीए | ~8 – 15% (उम्र के आधार पर) | ~30-39 एचआरसी (परिवर्तित) |
ये यांत्रिक गुण काफी हद तक गर्मी उपचार, ठंड से काम करने और तड़के पर निर्भर करते हैं। छोटे-व्यास केशिका ट्यूबों के लिए, विनिर्माण प्रक्रिया में ताकत/लचीलापन संतुलन को तैयार करने के लिए कोल्ड ड्राइंग और एनीलिंग शामिल हो सकती है।
प्रमुख विशेषताऐं
-
उत्कृष्टसंक्षारण प्रतिरोध, विशेष रूप से शारीरिक तरल पदार्थ, खारा और कीटाणुनाशकों के खिलाफ - विशेष रूप से 316एल या निम्न-कार्बन ग्रेड का उपयोग करते समय।
-
चिकित्सा उपकरण स्वच्छता और जैव अनुकूलता मानकों को पूरा करने के लिए उच्च शुद्धता, स्वच्छता और निष्क्रियता।
-
प्रवाह में गड़बड़ी, दबाव में गिरावट या संदूषण के जोखिम को कम करने के लिए बहुत बढ़िया आयामी सहनशीलता और चिकनी आंतरिक सतह।
-
अखंडता को बनाए रखते हुए, यदि आवश्यक हो, तो कसकर मोड़ने और कुंडलित करने की क्षमता।
-
छोटी दीवार की मोटाई में भी अच्छी यांत्रिक शक्ति।
-
दोष का पता लगाने के लिए गैर-विनाशकारी परीक्षण (अल्ट्रासोनिक, एड़ी वर्तमान) के साथ संगतता।
-
ज्यामिति और ग्रेड के आधार पर मध्यम दबाव के अंतर को संभालने की क्षमता।
लागू मानक
भूगोल और चिकित्सा नियमों के आधार पर, निम्नलिखित मानक स्टेनलेस स्टील केशिका ट्यूबों पर लागू हो सकते हैं (विशेषकर चिकित्सा या सटीक अनुप्रयोगों के लिए):
| मानक प्रकार | उदाहरण/प्रासंगिकता |
|---|---|
| एएसटीएम/एएसएमई | एएसटीएम ए269 (सीमलेस और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील टयूबिंग); एएसटीएम ए632 (छोटा व्यास, सटीक स्टेनलेस ट्यूबिंग); एएसटीएम ए213; एएसटीएम ए312; गैर-विनाशकारी परीक्षण के लिए एएसटीएम ई213, ई209 |
| एन/आईएसओ | EN 10216-5 (स्टेनलेस स्टील ट्यूब); आईएसओ 1127 (ट्यूब - आयाम और सहनशीलता) |
| चिकित्सा/प्रत्यारोपण | एएसटीएम एफ138/एफ139 (316एलवीएम के लिए, वैक्यूम-पिघला हुआ मेडिकल-ग्रेड स्टेनलेस स्टील) |
| राष्ट्रीय (जैसे, चीन) | जीबी/जीबी-टी मानक जैसे जीबी/टी 13296 (सीमलेस स्टेनलेस स्टील ट्यूब); जीबी/टी 14976 (द्रव संवहन केशिका) |
| जेआईएस (जापान) | जेआईएस जी 3448 (सटीक स्टेनलेस स्टील केशिका ट्यूब) |
| गोस्ट (रूस/सीआईएस) | क्षेत्र के आधार पर स्थानीय स्टेनलेस ट्यूब मानक लागू हो सकते हैं |
चिकित्सा उपकरणों के लिए प्रमाणन करते समय, बायोकम्पैटिबिलिटी, लीचेबल्स, स्टरलाइज़ेशन अनुकूलता और नियामक अनुपालन (उदाहरण के लिए आईएसओ 10993, यूएसपी कक्षा VI, आदि) पर भी विचार करें।
अनुप्रयोग फ़ील्ड और उपयोग के मामले
सामान्य अनुप्रयोग क्षेत्र
इस प्रकार के छोटे-व्यास वाले स्टेनलेस स्टील केशिका ट्यूब का उपयोग चिकित्सा, प्रयोगशाला, विश्लेषणात्मक, माइक्रोफ्लुइडिक्स, इंस्ट्रूमेंटेशन और उच्च-सटीक उपकरणों में किया जाता है जहां न्यूनतम मात्रा में द्रव या गैस परिवहन की आवश्यकता होती है।
चिकित्सा एवं संबंधित क्षेत्रों में विशिष्ट उपयोग के मामले
-
कैथेटर/गाइड तार: दवा वितरण, सेंसर या गाइड सिस्टम के लिए आंतरिक या संरचनात्मक टयूबिंग खंड के रूप में।
-
सिरिंज/इन्फ्यूजन सिस्टम: सटीक खुराक, कनेक्टिंग वाल्व या फिल्टर के लिए माइक्रो-ट्यूब।
-
सुई/सूक्ष्म-सुई संयोजन: सुई शाफ्ट या आंतरिक द्रव मार्गों में उपयोग किया जाता है।
-
चिकित्सा उपकरण: नैदानिक उपकरणों, विश्लेषकों, रक्त विश्लेषकों के अंदर तरल पदार्थ या गैस चैनल।
-
प्रत्यारोपण योग्य उपकरण: कुछ मामलों में (उचित ग्रेड और उपचार के साथ), इम्प्लांटेबल सेंसर या कैथेटर के हिस्से के रूप में।
-
विश्लेषणात्मक/प्रयोगशाला उपकरणीकरण: उच्च दबाव पंप, क्रोमैटोग्राफी सिस्टम, मास स्पेक्ट्रोमीटर, माइक्रोफ्लुइडिक मॉड्यूल को जोड़ना।
-
सेंसर/जांच: चिकित्सा वातावरण में दबाव, तापमान या रासायनिक सेंसर के लिए सुरक्षात्मक आवरण या नाली के रूप में।
प्रश्न: क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: निर्माता, ट्रेडिंग भी कर सकता है।
प्रश्न: आपकी डिलीवरी का समय कितना है?
उत्तर: सामान्यतया, यदि माल स्टॉक में है तो 10-15 दिन लगते हैं, या यदि माल स्टॉक में नहीं है तो 30-40 दिन लगते हैं।
यह मात्रा के अनुसार है.
प्रश्न: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त?
एक: हाँ, हम नि: शुल्क शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
उत्तर: भुगतान<=2000USD, 100% अग्रिम। भुगतान>=2000USD, अग्रिम में 30% टी/टी, शिपमेंट से पहले शेष।
यदि आपका कोई अन्य प्रश्न है, तो कृपया बेझिझक मुझसे संपर्क करें।
-
