हाइड्रोलिक सिलेंडर ट्यूबिंग सटीकता कोल्ड ड्रॉईंग सीमलेस ट्यूब आईएसओ एच 8 / एच 9 आईडी सहिष्णुता और ऑटोमोटिव अनुप्रयोगों के लिए रा अधिकतम 0.40 माइक्रोन के साथ
उत्पाद का विवरण
ऑटोमोटिव एप्लिकेशन ऑन्ड हाइड्रोलिक सिलेंडर ट्यूबिंग
,ISO H8/H9 आईडी टॉलरेंस प्रिसिजन कोल्ड ड्रिंक सीमलेस ट्यूब
,रा अधिकतम 0.40 माइक्रोन हाइड्रोलिक सिलेंडर ट्यूब
ऑटोमोटिव के लिए सटीक कोल्ड-ड्रॉइंग सीमलेस ट्यूब
सामग्री

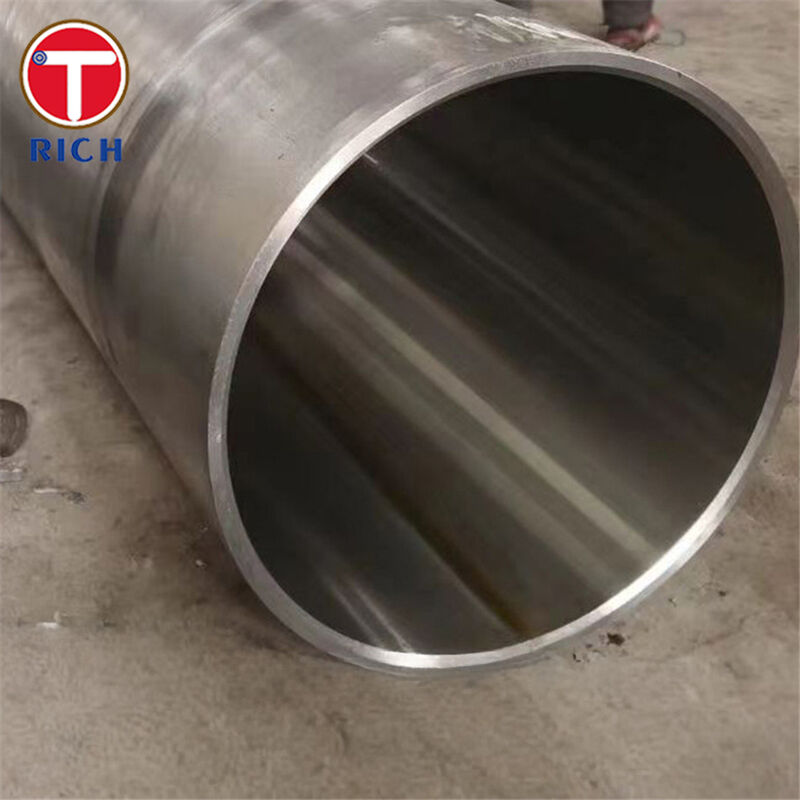

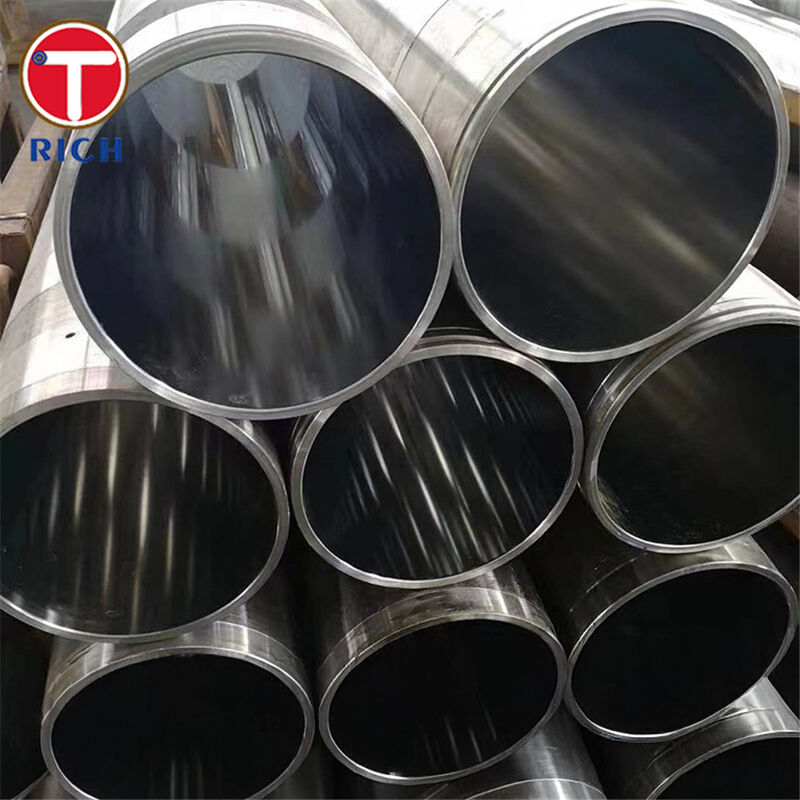

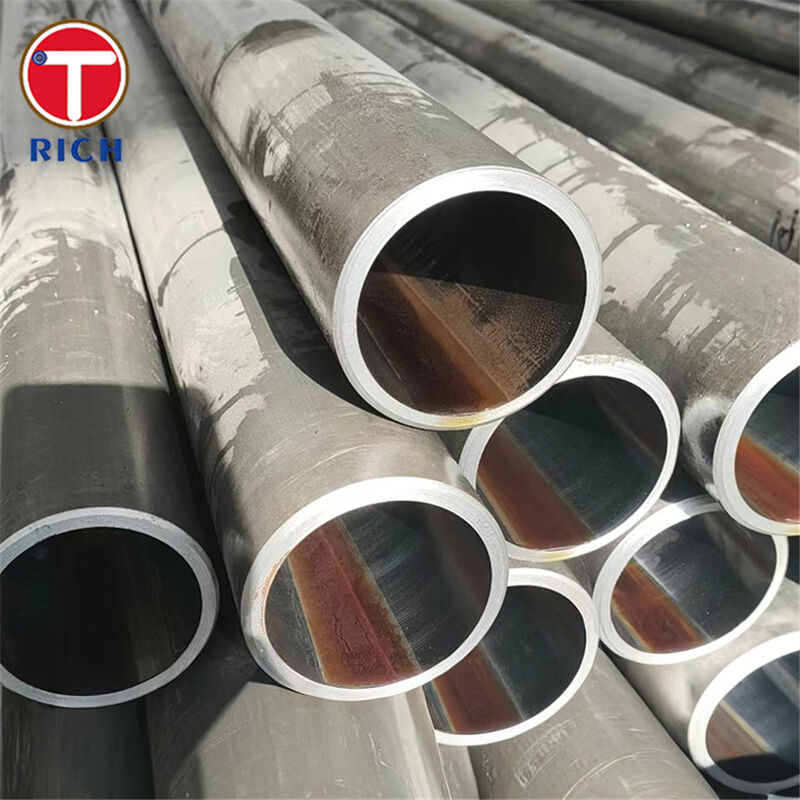

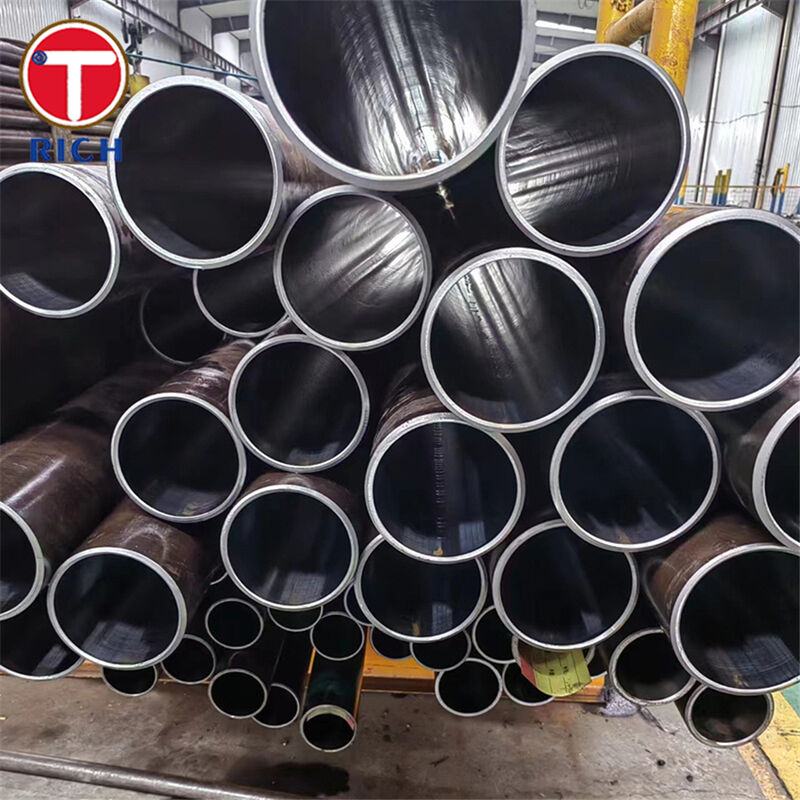

पीला हाइड्रोलिक सिलेंडर ट्यूबिंग एकसटीक ठंडे खींचने सीमलेस स्टील ट्यूबजिसका आंतरिक व्यास (ID) हैशार्पयास्किव और रोलर पॉलिश (एसआरबी)तंग आयामी सहिष्णुता और बहुत चिकनी बोरिंग प्राप्त करना हाइड्रोलिक सिलेंडरों के लिए महत्वपूर्ण है जहां सीलिंग प्रदर्शन, घर्षण और सेवा जीवन आईडी गुणवत्ता पर बहुत निर्भर करते हैं।
विशिष्ट इस्पात परिवारों में शामिल हैंEN परिशुद्धता ग्रेड (E235 / E355),डीआईएन परिशुद्धता ग्रेड (St52), औरएएसटीएम मैकेनिकल ट्यूब ग्रेड (SAE 1020 / 1025), आवश्यक शक्ति, मशीनीकरण और थकान प्रदर्शन के आधार पर चुना जाता है।
विनिर्देश
-
बेस ट्यूब प्रक्रियाःनिर्बाध, ठंडा समाप्त / ठंडा खींचा यांत्रिक या सटीक ट्यूबिंग; तनाव राहत और आदेश के अनुसार आकार।
-
आंतरिक प्रसंस्करण:स्किव और रोलर पॉलिश, आम तौर परआईएसओ H8 / H9पहचान सहिष्णुता।
-
सामान्य आकार विंडोः ओडी Ø50 ₹245 मिमी,आईडी Ø40~200 मिमी(अन्य आकार पर सहमति से)
-
सतह असमानता (आईडी):
-
एसआरबी:Ra अधिकतम 0.30 μm
-
सुशोभित:Ra अधिकतम 0.40 μm
-
-
सीधापन (उदाहरण मार्गदर्शन):स्थानीय विचलनअधिकतम 1 मिमी / 1000 मिमी.
-
लंबाई आपूर्तिःमिल / यादृच्छिक लंबाई या कट-टू-लेंथ (सामान्य हाइड्रोलिक ट्यूब कार्यक्रमों में ~ 5 ¢ 8 मीटर शामिल हैं) ।
प्रमुख विशेषताएं
-
मशीन के लिए तैयार / इकट्ठा करने के लिए तैयार छेदःआईएसओ एच8/एच9 आईडी सहिष्णुता और नियंत्रित आरए सील पहनने को कम करता है और रिसाव के जोखिम को कम करता है।
-
इष्टतम सिलेंडर प्रदर्शनःहोनिंग से क्रॉस-ब्रशिंग पैटर्न बन सकता है; कम खुरदरापन के साथ मिलकर, यह घर्षण प्रभावों को कम करने और घटक जीवन को बढ़ाने में मदद करता है।
-
ऑटोमोटिव ग्रेड स्थिरता:निर्बाध निर्माण और नियंत्रित रसायन/यांत्रिकी गति-नियंत्रण घटकों में दोहराए जाने योग्य मशीनिंग और स्थिर प्रदर्शन का समर्थन करती है।
हमारे फायदे
1) आप सिलेंडर बोरिंग के लिए वास्तव में क्या आईडी सहिष्णुता और आरए प्रदान कर सकते हैं?
हम सामान्य रूप से करने के लिए शार्प / SRB ट्यूब आपूर्तिआईएसओ H8 या H9आईडी सहिष्णुता के साथRa 0.40 μm तक (शून्य)याRa 0.30 μm तक (SRB), जो बाजार में प्रयुक्त विशिष्ट सिलेंडर-ट्यूब तकनीकी पत्रकों से मेल खाते हैं।
2) आप अंदर की सतह को कैसे नियंत्रित करते हैं ताकि स्कोर, गड्ढे और सील क्षति से बचा जा सके?
आंतरिक सतह की गुणवत्ता को एक महत्वपूर्ण कार्य आवश्यकता के रूप में माना जाता है। एएसटीएम ए 519 ट्यूब के लिए एक वैकल्पिक आवश्यकता का वर्णन करता है जहांअंदर की सतह अत्यंत महत्वपूर्ण हैऔरकोई स्टॉक निकालना नहींयह ध्यान में रखते हुए कि आवश्यक सतह को पूरा करने के लिए विशेष प्रसंस्करण / चयन की आवश्यकता हो सकती है। हम तदनुसार अपनी निरीक्षण योजना को संरेखित करते हैं (बोर विजुअल चेक, असमानता सत्यापन,आयामी माप; और आवश्यक होने पर एनडीटी पर सहमति हो सकती है) ।
क्या आप लंबी दूरी की आपूर्ति के लिए ट्रेसेबिलिटी, सर्टिफिकेट और शिपिंग सुरक्षा प्रदान कर सकते हैं?
हम गर्मी/लॉट दस्तावेज के साथ पूर्ण ट्रेसेबिलिटी का समर्थन करते हैं और प्रदान कर सकते हैंEN 10204 3.1 / 3।2पैकेजिंग और भंडारण गाइडलाइंस को डिलीवरी की गुणवत्ता के हिस्से के रूप में माना जाता है (सूखी ढकी हुई भंडारण, सावधानीपूर्वक उठाने/हैंडलिंग और तैयार सतहों की सुरक्षा) ।
रासायनिक संरचना
| ग्रेड | मानक संदर्भ | C (%) | Si (%) | एमएन (%) | पी (%) | एस (%) |
|---|---|---|---|---|---|---|
| E235 | एन 10305-1 | ≤0.17 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.025 |
| E355 | एन 10305-1 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| St52 | DIN 2391 | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 |
| 1020 | एएसटीएम ए519 | 0.18 ¢ 0.23 |
