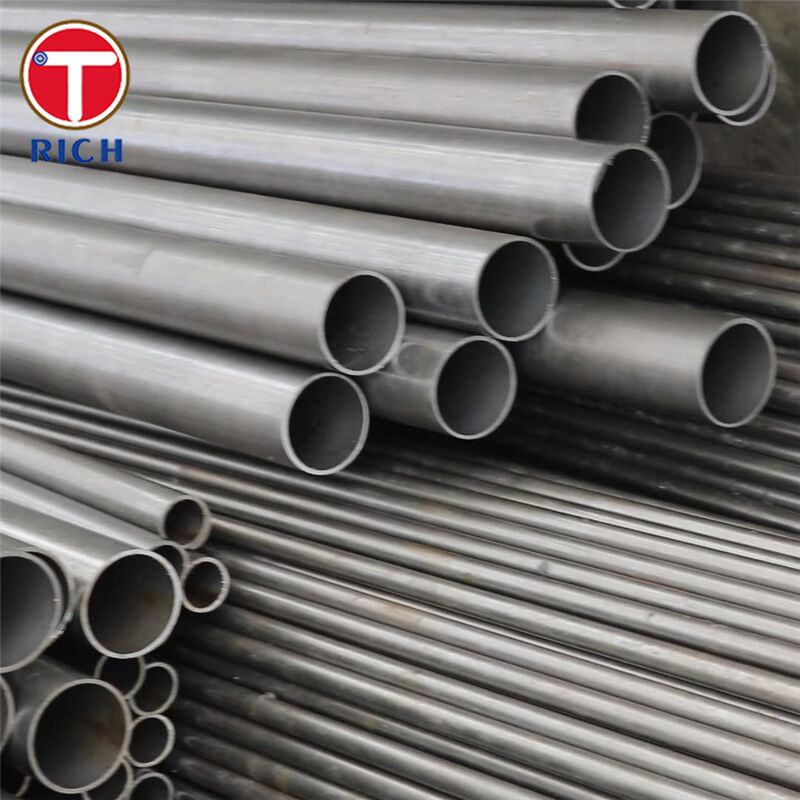

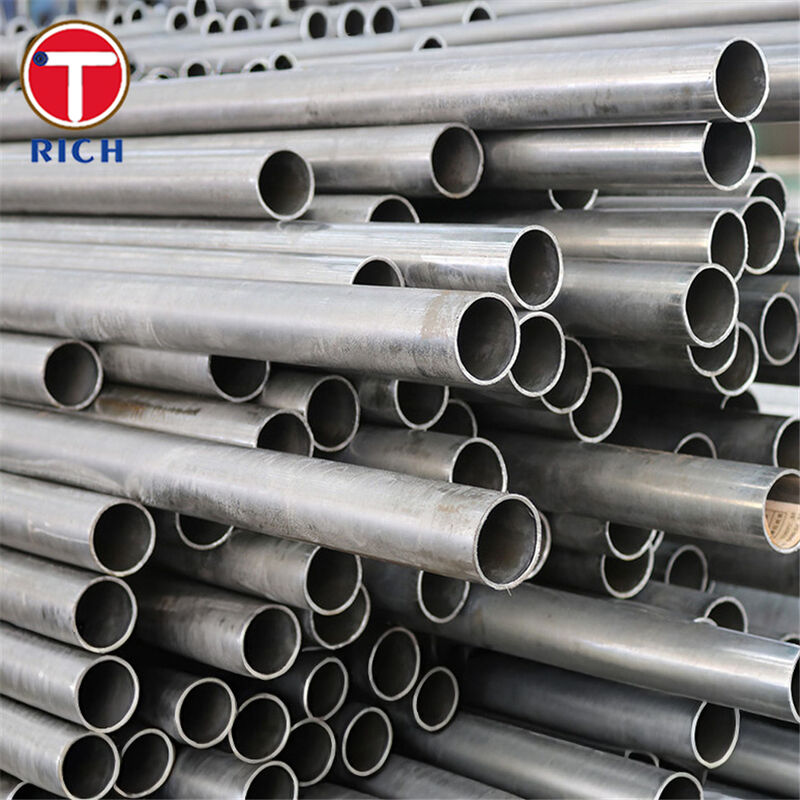

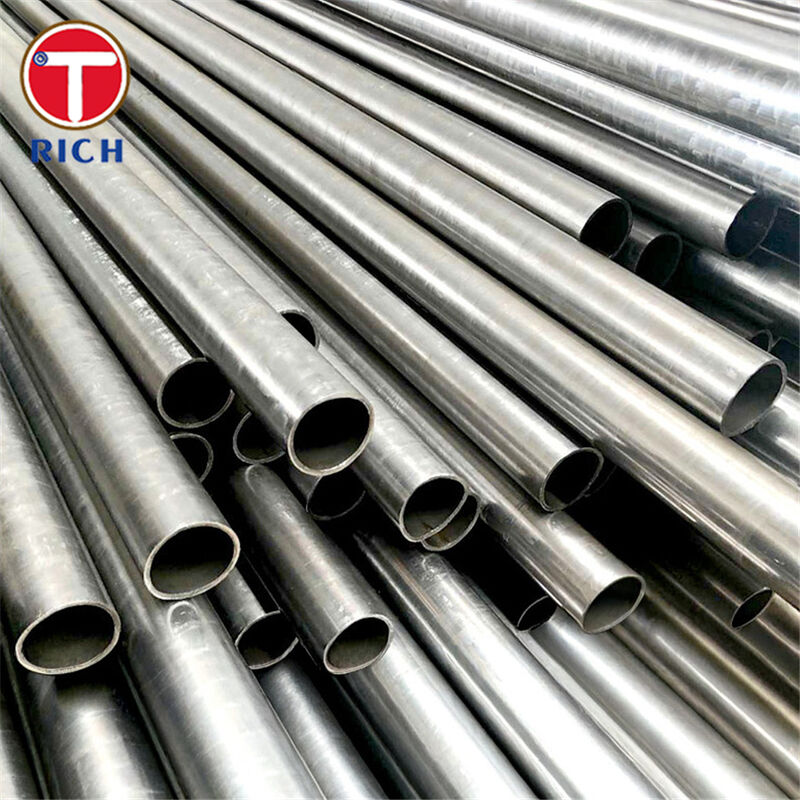

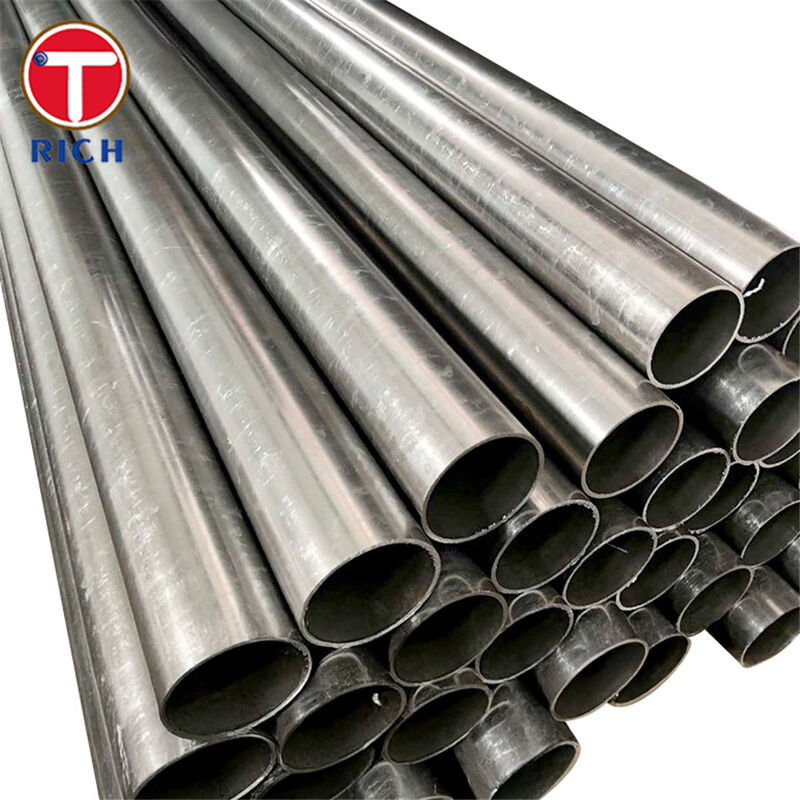

यांत्रिक घटकों के लिए 100Cr6 बियरिंग ट्यूब छोटे व्यास वाली कोल्ड रोल्ड प्रिसिजन सीमलेस ट्यूब
उत्पाद का विवरण
100Cr6 बियरिंग ट्यूब
,कोल्ड रोल्ड प्रिसिजन सीमलेस ट्यूब
,छोटा व्यास मैकेनिकल ट्यूब
बियरिंग ट्यूब: यांत्रिक घटकों के लिए छोटे व्यास वाली कोल्ड-रोल्ड प्रिसिजन सीमलेस ट्यूब
सामग्री अवलोकन
यह उत्पाद एक हैछोटे-व्यास, कोल्ड-रोल्ड (या कोल्ड-ड्रॉइन) सटीक सीमलेस स्टील ट्यूबउच्च-मांग वाले यांत्रिक भागों के लिए डिज़ाइन किया गया - विशेष रूप से जहांथकान प्रतिरोध, पहनने का प्रतिरोध, आयामी स्थिरता और सुसंगत सूक्ष्म संरचनाआलोचनात्मक हैं.
यह आम तौर पर दो भौतिक परिवारों में निर्मित होता है:
-
थ्रू-हार्डनिंग बेयरिंग स्टील्स(100Cr6, 100CrMn6): रोलिंग-संपर्क थकान जीवन के लिए इंजीनियर किए गए उच्च-कार्बन क्रोमियम स्टील्स, असर अनुप्रयोगों के लिए नियंत्रित माइक्रोस्ट्रक्चर और सफाई अपेक्षाओं के साथ।
-
केस-हार्डनिंग स्टील्स(16MnCr5, 20MnCr5): कार्बराइजिंग ग्रेड का उपयोग तब किया जाता है जब आपको इसकी आवश्यकता होती हैकठोर घिसाव प्रतिरोधी केस + कठोर कोर, गियर, शाफ्ट और ट्रांसमिशन घटकों में आम।
-
100CrMo5आमतौर पर इस रूप में संदर्भित किया जाता हैDIN/W-Nr. 1.2303(उच्च कार्बन सीआर-मो मिश्र धातु इस्पात)। यदि आपके प्रोजेक्ट को आईएसओ बियरिंग-स्टील प्रमाणपत्र की आवश्यकता है, तो खरीदारी के दौरान इच्छित ग्रेड परिवार की पुष्टि करें (बेयरिंग-स्टील बनाम टूल/मिश्र धातु इस्पात पदनाम)।
विशेष विवरण
सटीक बियरिंग/मैकेनिकल ट्यूबों के लिए विशिष्ट खरीद विनिर्देशों में शामिल हैं:
-
DIMENSIONS: ओडी/आईडी/दीवार की मोटाई (ड्राइंग के अनुसार)
-
लंबाई और अंतिम समाप्ति: निश्चित/यादृच्छिक लंबाई, डिबर्ड/चैम्फर्ड सिरे
-
आयामी सटीकता: OD/ID सहनशीलता वर्ग, अंडाकारता, सीधापन
-
सतह की स्थिति: कोल्ड-रोल्ड/कोल्ड-ड्राईन सतह, अचारयुक्त/फॉस्फेटयुक्त/तेलयुक्त
-
प्रसव (गर्मी उपचार) की स्थिति: उदाहरण के लिए, +ए / +एसी / +टीएच / +एफपी (मशीनिंग या अंतिम ताप उपचार मार्ग के अनुसार आवश्यक)
-
निरीक्षण एवं दस्तावेज़ीकरण: EN 10204 3.1 प्रमाणपत्र, हीट/कास्ट का पता लगाने की क्षमता, सहमत एनडीटी (यूटी/ईटी), डीकार्बराइजेशन और सतह गुणवत्ता नियंत्रण
प्रमुख विशेषताऐं
-
निर्बाध संरचनामशीनिंग और ताप उपचार में विश्वसनीय मजबूती और एकरूपता के लिए।
-
नियंत्रित सूक्ष्म संरचना(उदाहरण के लिए, एनील्ड स्थितियों में ऑर्डर किए जाने पर कठोर असर वाले स्टील्स के लिए गोलाकार कार्बाइड)।
-
उच्च स्वच्छता फोकस(बेयरिंग स्टील्स कम गैर-धातु समावेशन और परिभाषित सतह गुणवत्ता अपेक्षाओं पर जोर देते हैं)।
-
परिशुद्धता ट्यूब अपेक्षाएँ: सटीक आयामी सहनशीलता और परिभाषित सतह आवश्यकताओं को सटीक-ट्यूब आपूर्ति के लिए निर्दिष्ट किया जा सकता है।
हमारे फायदे
1) "आप डीकार्बराइजेशन और सतह की खामियों को कैसे नियंत्रित करते हैं जो थकान भरे जीवन को कम करते हैं?"
हम उत्पादन और निरीक्षण को बेयरिंग-स्टील आवश्यकताओं में लिखी गई समान चिंताओं के अनुरूप बनाते हैं:डीकार्बराइजेशन और सतह की खामियां सीमित/नियंत्रित होनी चाहिए, और सतह की गुणवत्ता को एक प्रमुख स्वीकृति वस्तु के रूप में माना जाता है। हम आपकी ड्राइंग और सेवा शर्तों से मेल खाने के लिए सहमत नियंत्रण (मेटलोग्राफिक जांच, मशीनिंग भत्ता रणनीति, सतह निरीक्षण/एनडीटी) प्रदान कर सकते हैं।
2) "क्या आप पूर्ण पता लगाने की क्षमता और EN 10204 3.1 निरीक्षण प्रमाणपत्र प्रदान कर सकते हैं?"
हां-ट्रेसेबिलिटी (हीट/कास्ट लिंकेज) और3.1 निरीक्षण दस्तावेजपेशेवर खरीद, पीपीएपी-शैली रिकॉर्ड और ऑडिट आवश्यकताओं का समर्थन करने के लिए आपूर्ति की जा सकती है। EN 10204 3.1 प्रमाणपत्र को परीक्षण परिणामों के साथ निर्माता घोषणा के रूप में परिभाषित करता है।
3) "क्या ट्यूब कुशल मशीनिंग/ऑनिंग के लिए सटीक सहनशीलता और सतह की आवश्यकताओं को पूरा करेगी?"
सटीक ट्यूब आपूर्ति चारों ओर निर्मित हैस्पष्ट रूप से परिभाषित आयामी सहनशीलता और निर्दिष्ट सतह अपेक्षाएं- मशीनिंग समय को कम करना, उपज में सुधार करना, और स्थिर असेंबली फिट का समर्थन करना (विशेष रूप से छोटे व्यास के लिए महत्वपूर्ण)। हम आरएफक्यू में लक्ष्य सहिष्णुता वर्ग, सीधापन और खुरदरापन की पुष्टि करने की सलाह देते हैं।
रासायनिक संरचना
| श्रेणी | मानक परिवार (सामान्य) | सी | सी | एम.एन. | करोड़ | एमओ | पी (अधिकतम) | एस (अधिकतम) |
|---|---|---|---|---|---|---|---|---|
| 100Cr6 (1.3505) | एन आईएसओ 683-17 (असर स्टील) | 0.93–1.05 | 0.15–0.35 | 0.25–0.45 | 1.35-1.60 | 0.10 (अधिकतम) | 0.025 | 0.015 |
| 100CrMn6(100CrMnSi6-4, 1.3520) | एन आईएसओ 683-17 (असर स्टील) | 0.93–1.05 | 0.45–0.75 | 1.00–1.20 | 1.40-1.65 | 0.10 (अधिकतम) | 0.025 | 0.015 |
| 100CrMo5(अक्सर 1.2303 के रूप में उद्धृत) | डीआईएन / मिश्र धातु इस्पात पदनाम | 0.90–1.10 | 0.15–0.30 | 0.20–0.40 | 1.10-1.30 | 0.20–0.40 | 0.035 | 0.035 |
| 16MnCr5 (1.7131) | EN 10084 (केस हार्डनिंग) | 0.14–0.19 | 0.40 (अधिकतम) | 1.00-1.30 | 0.80–1.10 | (निर्दिष्ट नहीं; अवशिष्ट) | 0.025 | 0.035 |
| 20MnCr5 (1.7147) | EN 10084 (केस हार्डनिंग) | 0.17–0.22 | 0.40 (अधिकतम) | 1.10-1.40 | 1.00-1.30 | (निर्दिष्ट नहीं; अवशिष्ट) | 0.025 | 0.035 |
यांत्रिक विशेषताएं
| श्रेणी | विशिष्ट वितरण स्थिति उदाहरण | कठोरता (HBW) |
|---|---|---|
| 100Cr6 | गोलाकार एनील्ड (+एसी) | ≤207 (उदाहरण) |
| 100CrMn6(100CrMnSi6-4) | गोलाकार एनील्ड (+एसी) | ≤ 217 (उदाहरण) |
| 100CrMo5(1.2303) | annealed | ≤ 230 (उदाहरण) |
| 16MnCr5 | नरम एनील्ड (+ए), मोटाई 16 मिमी तक | एचबीडब्ल्यू ~207 (उदाहरण) |
| 20MnCr5 | नरम एनील्ड (+ए) | एचबीडब्ल्यू ~217 (उदाहरण) |
मानक और ग्रेड संदर्भ (एएसटीएम / एन / गोस्ट / जेआईएस / जीबी)
-
एन (यूरोप)
-
EN ISO 683-17: 100Cr6 और 100CrMnSi6-4 (100CrMn6) जैसे असर वाले स्टील।
-
EN 10084: केस-हार्डनिंग स्टील्स जैसे 16MnCr5 और 20MnCr5।
-
-
एएसटीएम (यूएसए)
-
एएसटीएम ए295/ए295एम: उच्च-कार्बन विरोधी घर्षण असर स्टील (आमतौर पर डीकार्बराइजेशन/सतह सीमा सहित 52100-प्रकार असर स्टील आवश्यकताओं से जुड़ा हुआ है)।
-
ASTM समतुल्यता को अक्सर निर्माता क्रॉस-रेफरेंस तालिकाओं में 100CrMnSi6-4 ↔ ASTM A485 के रूप में संदर्भित किया जाता है।
-
-
गोस्ट (रूस/सीआईएस)
-
GOST 801-1978: असर स्टील परिवार (उदाहरण के लिए, ШХ15 / ShKh15)।
-
ग्रेड मैपिंग के आधार पर केस-हार्डनिंग अनुमानित समकक्षों को अक्सर 15HG / 18KHG के रूप में सूचीबद्ध किया जाता है।
-
-
जेआईएस (जापान)
-
JIS G4805: रोलिंग बियरिंग्स के लिए उच्च कार्बन क्रोमियम बियरिंग स्टील्स।
-
JIS G4053: मशीन स्ट्रक्चरल लो-अलॉय क्रोमियम स्टील्स (आमतौर पर SCr415/SCr420 जैसे कार्बराइजिंग परिवारों के लिए संदर्भित)।
-
-
जीबी (चीन)
-
जीबी/टी 18254-2016: उच्च कार्बन क्रोमियम असर स्टील (बेयरिंग-स्टील परिवार संदर्भ)।
-
कार्बराइजिंग ग्रेड के लिए अनुमानित जीबी समकक्ष अक्सर क्रॉस-ग्रेड तालिकाओं में संदर्भित होते हैं (उदाहरण के लिए, मैपिंग के आधार पर 15CrMn / 20CrMnTi)।
-
अनुप्रयोग क्षेत्र
-
रोलिंग बियरिंग्स और मोशन सिस्टम: बियरिंग रिंग, आस्तीन, रोलर्स/सुई घटक, सटीक स्पेसर।
-
ऑटोमोटिव और औद्योगिक ट्रांसमिशन: कार्बराइज्ड गियर, गियर शाफ्ट, स्प्लिंड स्लीव्स, कैम घटक (16MnCr5/20MnCr5)।
-
सामान्य मैकेनिकल इंजीनियरिंग: हाई-वियर बुशिंग, सटीक शाफ्ट, पंप पार्ट्स, स्पिंडल - जहां आयामी स्थिरता और सतह की गुणवत्ता प्रदर्शन को बढ़ाती है।
प्रश्न: क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: निर्माता, ट्रेडिंग भी कर सकता है।
प्रश्न: आपकी डिलीवरी का समय कितना है?
उत्तर: सामान्यतया, यदि माल स्टॉक में है तो 10-15 दिन लगते हैं, या यदि माल स्टॉक में नहीं है तो 30-40 दिन लगते हैं।
यह मात्रा के अनुसार है.
प्रश्न: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त?
उत्तर: हां, हम निःशुल्क शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
उत्तर: भुगतान<=2000USD, 100% अग्रिम। भुगतान>=2000USD, अग्रिम में 30% टी/टी, शिपमेंट से पहले शेष।
यदि आपका कोई अन्य प्रश्न है, तो कृपया बेझिझक मुझसे संपर्क करें।
-
