उत्पत्ति के प्लेस:
ISO9001 ISO 14001 TS16949
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001 ISO 14001 TS16949
मॉडल संख्या:
सर्पिल फिनड ट्यूब
विडियो
विडियो
विडियो

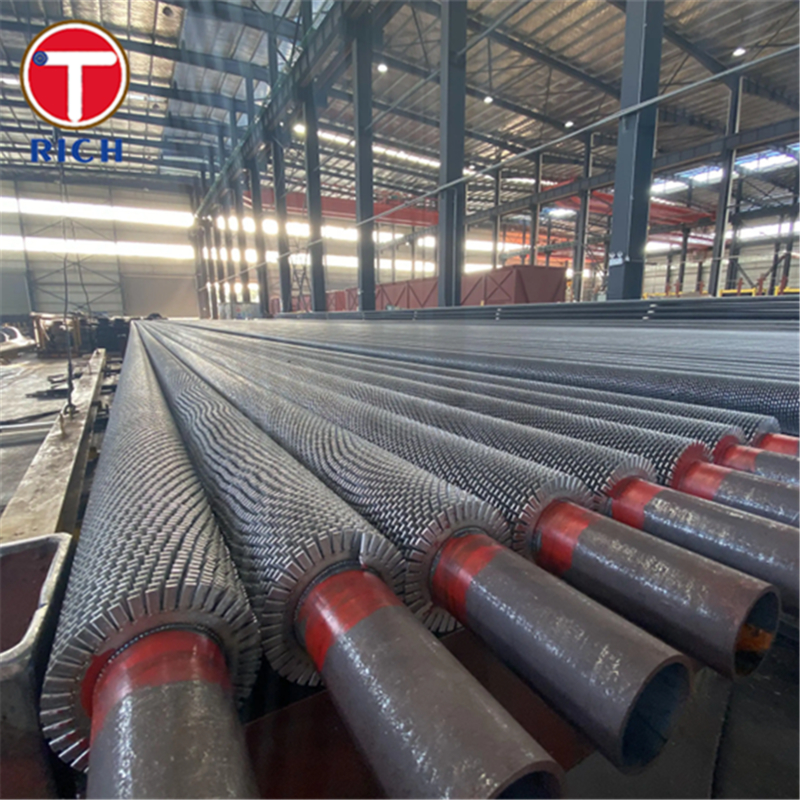

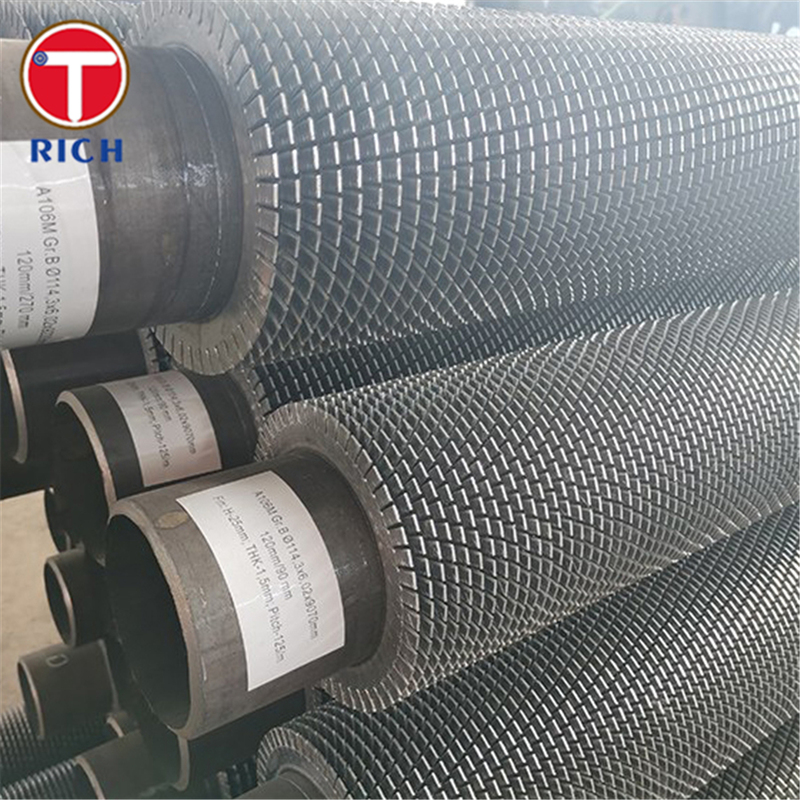

स्पाइरल फ़िनड ट्यूब, जिसे वेल्डेड हेलिकल सेरेटेड फ़िनड ट्यूब के रूप में भी जाना जाता है, एक प्रकार का उन्नत हीट ट्रांसफर घटक है जो बेस ट्यूब की सतह पर हेलिकल फ़िन को वेल्डिंग करके बनाया जाता है। बेस ट्यूब आमतौर पर कार्बन स्टील, स्टेनलेस स्टील या मिश्र धातु इस्पात से निर्मित होता है, जबकि फ़िन आमतौर पर समान या संगत सामग्रियों से बने होते हैं। फ़िन को हेलिकल रूप से घुमाया जाता है और ट्यूब की बाहरी सतह पर वेल्ड किया जाता है ताकि एयर-कूल्ड हीट एक्सचेंजर्स, बॉयलर और औद्योगिक रेडिएटर में हीट ट्रांसफर दक्षता बढ़ाई जा सके।
बेस ट्यूब सामग्री:कार्बन स्टील, स्टेनलेस स्टील, या मिश्र धातु इस्पात (ASTM A179, A213, A333, आदि)
फ़िन सामग्री:कार्बन स्टील, स्टेनलेस स्टील, या मिश्र धातु इस्पात
फ़िन प्रकार:हेलिकल सेरेटेड फ़िन (निरंतर या खंडित)
फ़िन ऊंचाई:8–16 मिमी
फ़िन मोटाई:0.8–1.5 मिमी
फ़िन पिच:2.5–10 मिमी
ट्यूब बाहरी व्यास:19–63.5 मिमी
ट्यूब दीवार की मोटाई:2–5 मिमी
फ़िन अटैचमेंट:उच्च-आवृत्ति प्रतिरोध वेल्डिंग
लंबाई:15 मीटर तक (अनुकूलन योग्य)
उच्च हीट ट्रांसफर दक्षता:सेरेटेड फ़िन डिज़ाइन एयर स्ट्रीम में अशांति पैदा करता है, जिससे समग्र हीट ट्रांसफर प्रदर्शन में सुधार होता है।

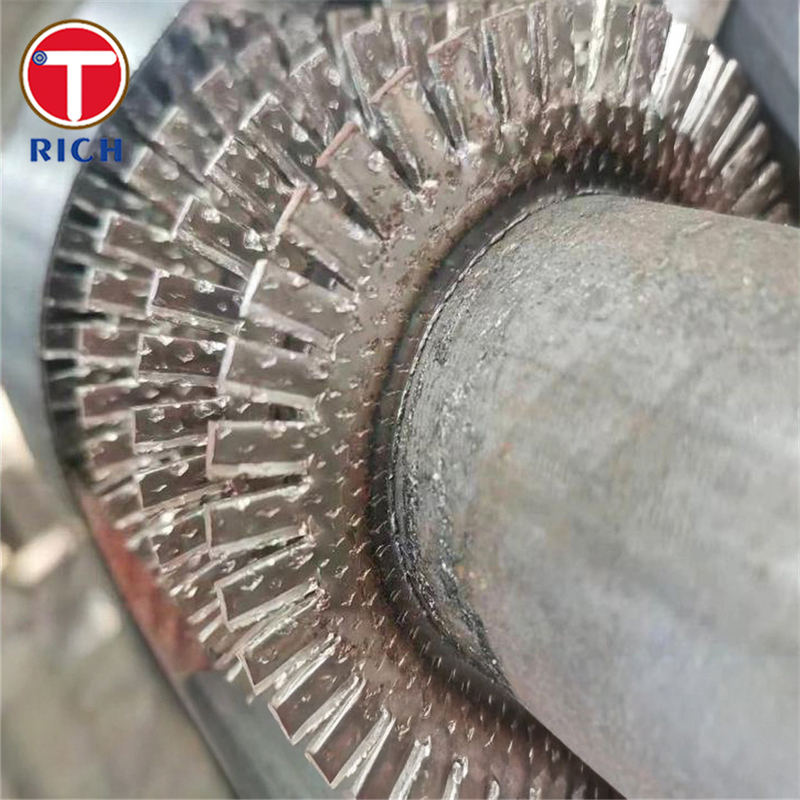

मजबूत फ़िन बॉन्डिंग:उच्च-आवृत्ति वेल्डिंग प्रक्रिया फ़िन और बेस ट्यूब के बीच उत्कृष्ट धातु विज्ञान बंधन सुनिश्चित करती है, जो थर्मल साइकलिंग के तहत लंबे समय तक सेवा जीवन सुनिश्चित करती है।
संक्षारण और ऑक्सीकरण प्रतिरोध:उच्च तापमान और संक्षारक गैस वातावरण के लिए उपयुक्त।
अनुकूलन योग्य डिज़ाइन:विशिष्ट औद्योगिक अनुप्रयोगों के लिए फ़िन आयाम, पिच और सामग्री को अनुकूलित किया जा सकता है।
स्थायित्व:कंपन, थर्मल विस्तार और संकुचन चक्रों का सामना करने के लिए उत्कृष्ट यांत्रिक शक्ति।
एक पेशेवर निर्माता के दृष्टिकोण से, हम कई प्रमुख पहलुओं पर ध्यान केंद्रित करते हैं जिनकी ग्राहकों को सबसे अधिक परवाह है:
सटीक वेल्डिंग और सीधापन नियंत्रण:
हमारी उन्नत उच्च-आवृत्ति वेल्डिंग लाइनें फ़िन-टू-ट्यूब बॉन्डिंग स्थिरता सुनिश्चित करती हैं, जिसमें ट्यूब सीधापन ±1 मिमी/मीटर के भीतर नियंत्रित होता है और न्यूनतम विरूपण होता है।
आयामी और सहनशीलता सटीकता:
ट्यूब बाहरी व्यास सहनशीलता ±0.5% के भीतर बनाए रखी जाती है, और फ़िन पिच सटीकता ±0.2 मिमी के भीतर होती है, जो इष्टतम हीट एक्सचेंज एकरूपता सुनिश्चित करती है।
विस्तारित सेवा जीवन:
हम वेल्ड अखंडता की गारंटी के लिए अल्ट्रासोनिक और एडी करंट परीक्षण का उपयोग करते हैं, जो पारंपरिक फ़िन ट्यूबों की तुलना में उत्पाद सेवा जीवन को काफी बढ़ाता है।
सामग्री प्रमाणन और ट्रेसबिलिटी:
सामग्री के प्रत्येक बैच में ISO 9001 मानकों के तहत पूर्ण ट्रेसबिलिटी होती है, जो ASTM/EN/JIS विनिर्देशों के अनुपालन को सुनिश्चित करती है।
संक्षारण संरक्षण विकल्प:
बढ़ी हुई संक्षारण प्रतिरोध के लिए गैल्वनाइजिंग, एल्यूमीनियम कोटिंग या एपॉक्सी पेंटिंग जैसे वैकल्पिक सतह उपचार उपलब्ध हैं।
| ग्रेड | मानक | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A179 | ASTM | 0.10 | 0.30 | 0.40–0.70 | ≤0.035 | ≤0.035 | — | — | — |
| ASTM A213 T11 | ASTM | 0.10–0.20 | 0.50–1.00 | 0.30–0.60 | ≤0.025 | ≤0.025 | 1.00–1.50 | 0.40–0.65 | 0.44–0.65 |
| ASTM A213 TP304 | ASTM | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0–20.0 | 8.0–11.0 | — |
| ASTM A213 TP316 | ASTM | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0–18.0 | 10.0–14.0 | 2.00–3.00 |
| ASTM A333 Gr.6 | ASTM | ≤0.30 | 0.10–0.35 | 0.29–1.06 | ≤0.025 | ≤0.025 | — | — | — |
| ग्रेड | तन्य शक्ति (MPa) | उपज शक्ति (MPa) | बढ़ाव (%) | कठोरता (HB) |
|---|---|---|---|---|
| ASTM A179 | ≥325 | ≥180 | ≥35 | ≤77 |
| ASTM A213 T11 | ≥415 | ≥205 | ≥30 | ≤163 |
| ASTM A213 TP304 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A213 TP316 | ≥515 | ≥205 | ≥40 | ≤160 |
| ASTM A333 Gr.6 | ≥415 | ≥240 | ≥30 | ≤143 |
ASTM:A179 / A213 / A333 / A556 / A210
EN:EN 10216-2 / EN 10217-5
JIS:JIS G3461 / G3462
GB:GB/T 13793 / GB/T 5310
GOST:GOST 8732 / 8734
स्पाइरल वेल्डेड हेलिकल सेरेटेड फ़िनड ट्यूब का व्यापक रूप से उपयोग किया जाता हैऔद्योगिक हीट एक्सचेंजर्सएयर कूलिंग, गैस हीटिंग और ऊर्जा रिकवरी सिस्टम के लिए।
बिजली संयंत्र:एयर प्रीहीटर, इकोनॉमाइज़र और कंडेनसर।
पेट्रोकेमिकल उद्योग:प्रोसेस गैस कूलर, हीट रिकवरी यूनिट।
रिफाइनरी:एयर फ़िन कूलर, हीट रिकवरी स्टीम जनरेटर (HRSG)।
स्टील और धातु विज्ञान संयंत्र:फ्लू गैस अपशिष्ट ताप पुनर्प्राप्ति।
HVAC और रेफ्रिजरेशन:औद्योगिक एयर-कूल्ड कंडेनसर और बाष्पीकरणकर्ता।
उ: निर्माता, ट्रेडिंग भी कर सकते हैं।
उ: आम तौर पर, यदि माल स्टॉक में है तो यह 10-15 दिन है, या यदि माल स्टॉक में नहीं है तो यह 30-40 दिन है,
यह मात्रा के अनुसार है।
उ: हाँ, हम मुफ़्त शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की आवश्यकता है।
उ: भुगतान=2000USD, अग्रिम में 30% T/T, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
