उत्पत्ति के प्लेस:
झेजियांग/चीन
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001 ISO 14001 TS16949
मॉडल संख्या:
एचएच टाइप फिन ट्यूब
विडियो
विडियो
विडियो

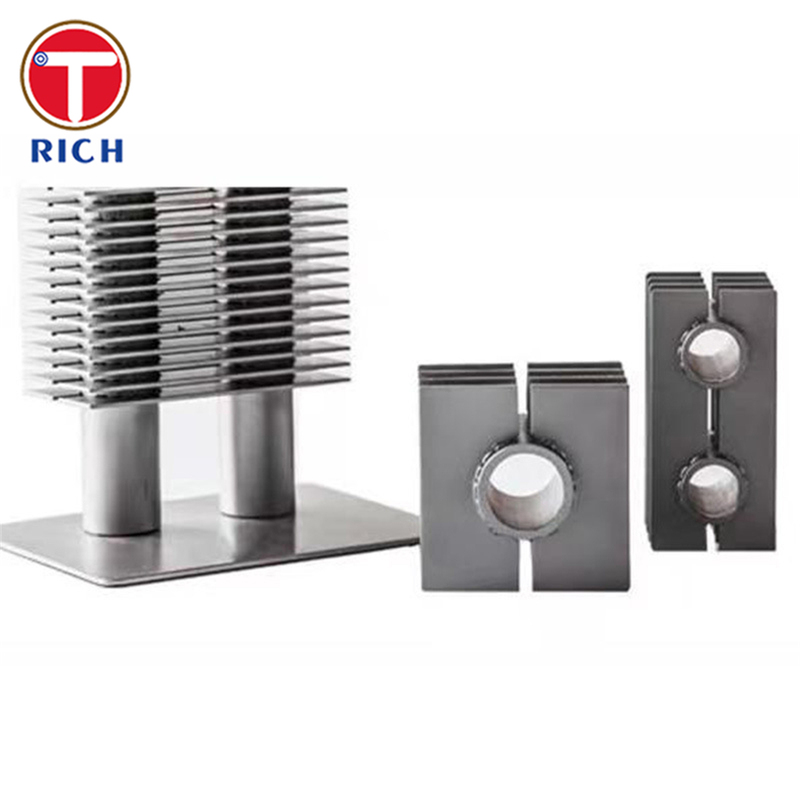

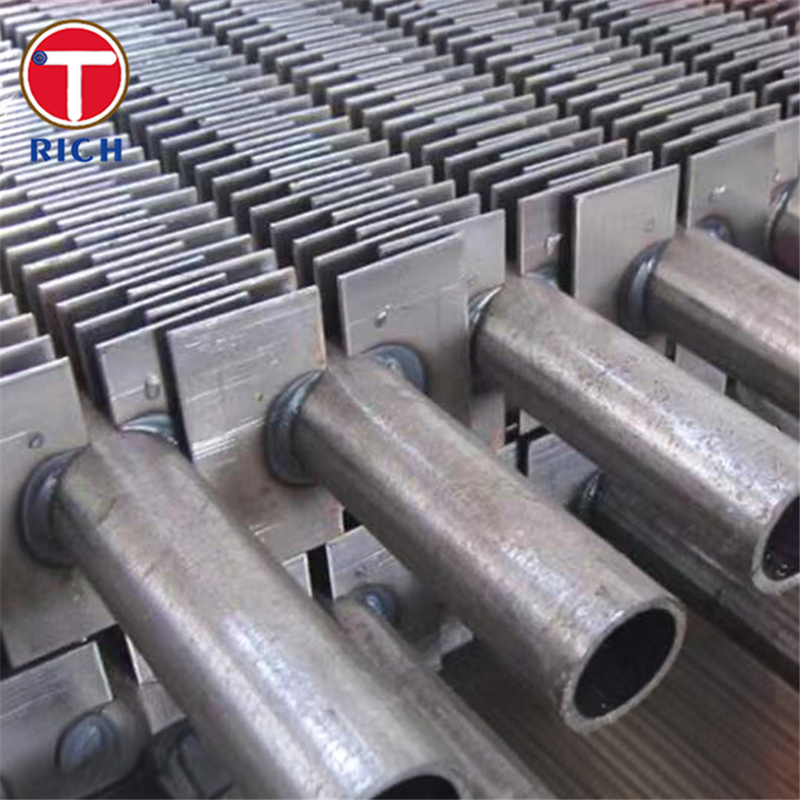

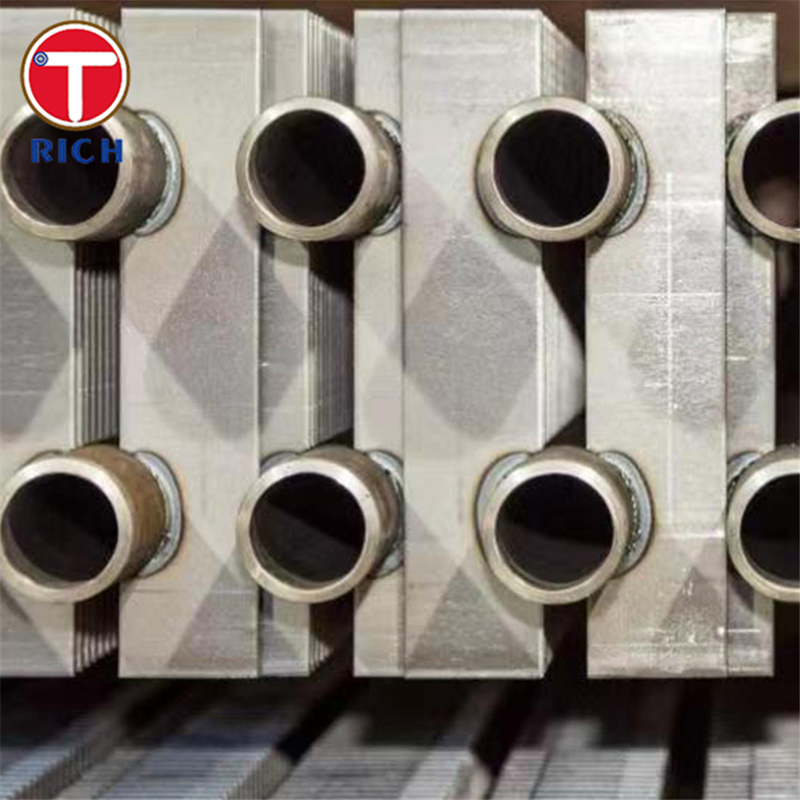

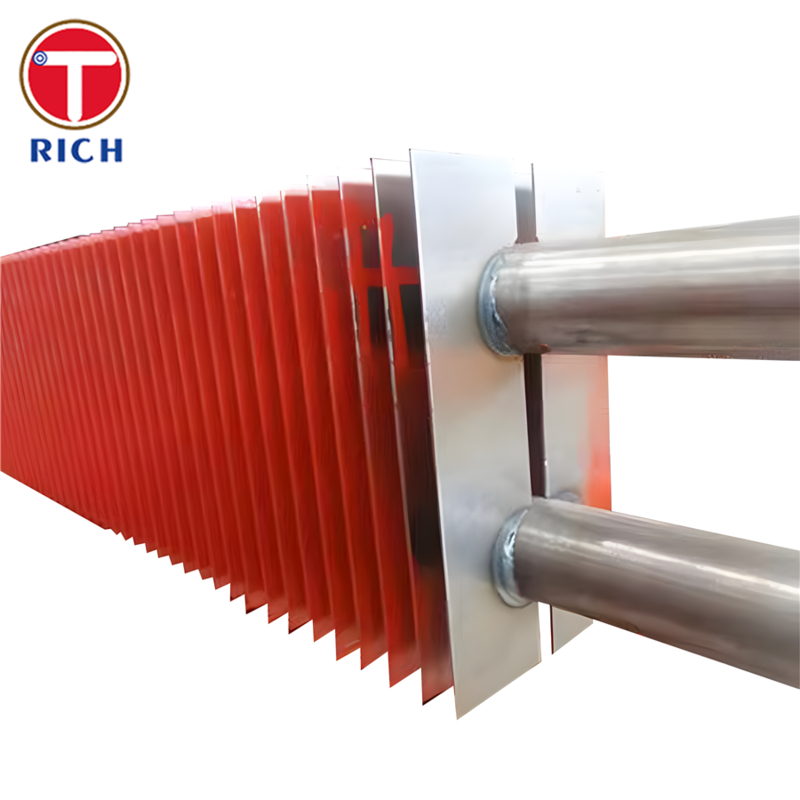

एच/एचएच प्रकार के उच्च आवृत्ति वेल्डेड फिनड ट्यूब आयताकार (एच के आकार के) या दोहरे आयताकार (एचएच) प्लेट-फिनड ट्यूब होते हैं जिनका उपयोग इकोनॉमाइज़र में कॉम्पैक्ट, उच्च दक्षता वाले हीट-ट्रांसफर तत्वों के रूप में किया जाता है,हवा के प्रीहीटर और अन्य गैस-तरलता हीट एक्सचेंजर्स. दो स्टील प्लेटों को एक गोल आधार ट्यूब के विपरीत पक्षों में प्रतिरोध वेल्डेड किया जाता है,एक HH पार अनुभाग बनाने के लिए जो बहुत कम दबाव गिरावट के साथ सीधे धुआं गैस चैनलों और अच्छी सूट ब्लोइंग पहुंच के साथ बाहरी सतह क्षेत्र को बढ़ाता है.
बेस ट्यूब ओडीः25~63 मिमी (अनुरोध पर अन्य व्यास)
बेस ट्यूब की दीवार की मोटाईःबॉयलर सेवा के लिए ≥ 3.0 मिमी
अधिकतम लंबाईःप्रति ट्यूब लगभग 18 मीटर तक (ग्रेड और हैंडलिंग सीमाओं पर निर्भर करता है)
पंखुड़ी की ऊंचाई:लगभग 200 मिमी तक
पंख की मोटाई:1.5 ∙3.5 मिमी
पंखों के बीच का अंतर (पीच):आम तौर पर 830 मिमी
बेस ट्यूब सामग्रीःकार्बन स्टील, कम मिश्र धातु वाले स्टील, Cr-Mo मिश्र धातु वाले स्टील, ऑस्टेनिटिक स्टेनलेस स्टील
पंख सामग्रीःकार्बन स्टील, कम मिश्र धातु वाले स्टील या स्टेनलेस स्टील सेवा स्थितियों के अनुरूप
एक कॉम्पैक्ट बंडल में उच्च ताप दक्षता
आयताकार एच/एचएच प्लेट फिन्स एक ही व्यास और लंबाई के एक साधारण ट्यूब इकोनाइज़र की हीटिंग सतह को कई गुना प्रदान करते हैं, जिससे बहुत छोटे, हल्के हीट एक्सचेंजर बैंक संभव हो जाते हैं।
धूल वाले धुआं गैस में कम पहनना, कम गंदगी
एच-प्रकार के फिन ट्यूबों का उपयोग कोयले से चलने वाली इकाइयों, सीएफबी बॉयलरों और अपशिष्ट-भस्मीकरण करने वाले इकोनाइज़रों के लिए व्यापक रूप से किया जाता है क्योंकि सीधे चैनल और विस्तारित गैस-प्रवाह क्षेत्र गैस की गति को कम करने में मदद करते हैं,चिकनी या सर्पिल-फिनड ट्यूबों की तुलना में कटाव और राख जमाव.
मजबूत उच्च आवृत्ति वेल्डेड फिन-टू-ट्यूब बंधन
स्वचालित उच्च आवृत्ति प्रतिरोध वेल्डिंग न्यूनतम गर्मी प्रभावित क्षेत्र के साथ फिन किनारे के साथ एक निरंतर धातु विज्ञान बंधन का उत्पादन करती है,जोड़ों पर उच्च तन्यता शक्ति और कंपन के लिए उत्कृष्ट प्रतिरोध प्रदान करता है, थर्मल साइक्लिंग और सोट-ब्लोइंग।
| ग्रेड | मानक | C (wt%) | Si (wt%) | एमएन (डब्ल्यूटी%) | पी मैक्स (डब्ल्यूटी%) | S अधिकतम (wt%) | नोट्स |
|---|---|---|---|---|---|---|---|
| A179 | ASTM A179/A179M | 0.06 ¢0.18 | निर्दिष्ट नहीं | 0.27 ¢ 0.63 | 0.035 | 0.035 | कम कार्बन वाले सीमलेस हीट एक्सचेंजर ट्यूब |
| A192 | ASTM A192/A192M | ≤0.08 | ≤0.25 | 0.30 ¢ 0.60 | 0.035 | 0.025 | उच्च दबाव सेवा के लिए कार्बन स्टील के बॉयलर ट्यूब |
| A210 Gr. A1 | ASTM A210/A210M | ≤0.27 | ≥0.10 | ≤0.93 | 0.035 | 0.035 | निर्बाध मध्यम कार्बन बॉयलर और सुपरहीटर ट्यूब |
| 20G | जीबी 5310 | 0.17 ¢ 0.23 | 0.17 ¢ 0.37 | 0.35 ¢ 0.65 | 0.025 | 0.015 | चीनी उच्च दबाव बॉयलर ट्यूब स्टील |
| P235GH | एन 10216-2 (1.0345) | ≤0.16 | ≤0.35 | ≤1.20 | 0.025 | 0.020 | उच्च तापमान के लिए गैर मिश्र धातु दबाव ट्यूब स्टील |
मूल्य संबंधित मानकों से लंच विश्लेषण सीमाएं हैं; वास्तविक मिल परीक्षण परिणाम आमतौर पर इन सीमाओं के भीतर होते हैं।
| ग्रेड | स्थिति/उत्पाद का रूप | तन्य शक्ति Rm (MPa) | प्रतिफल शक्ति Re / Rp0.2 (MPa) | लम्बाई A (%) |
|---|---|---|---|---|
| A179 | सीमलेस, ठंडे खींचने की नली | ≥325 | ≥ 180 | ≥35 |
| A192 | सीमलेस बॉयलर ट्यूब | ≥325 | ≈205 (सामान्य न्यूनतम) | ≥30 (8 इंच) / ≥25 (2 इंच) |
| A210 Gr. A1 | सीमलेस बॉयलर ट्यूब | ≥415 | ≥255 | ≥30 |
| 20G | सामान्य नली | 410 ₹550 | ≥245 | ≥24 |
| P235GH | सामान्यीकृत ट्यूब, T ≤ 16 मिमी | ३६०५०० | ≥235 | ≥25 |
एच/एचएच फिनड ट्यूबों के लिए बेस ट्यूब आमतौर पर निम्नलिखित के लिए निर्मित होते हैंः
एएसटीएम/एएसएमईःबॉयलर और हीट एक्सचेंजर ट्यूबों के लिए A179, A192, A210, A213 श्रृंखला
EN:उच्च तापमान पर दबाव सेवा के लिए एन 10216-2 ग्रेड जैसे P235GH, P265GH
GB:GB/T 5310 उच्च दबाव के बॉयलर ट्यूब (जैसे, 20G)
JIS / GOST:परियोजना विनिर्देशों के अनुसार समकक्ष बॉयलर और दबाव ट्यूब ग्रेड
बिजली और औद्योगिक बॉयलर:अर्थशास्त्री, निम्न तापमान अर्थशास्त्री, वायु पूर्व-हीटर, अपशिष्ट गर्मी के बॉयलर
अपशिष्ट ताप का पुनः उपयोगःकोयला, तेल और कचरा जलाने वाली इकाइयों, सीएफबी बॉयलरों और प्रक्रिया भट्टियों पर कूबड़ गैस कूलर
प्रसंस्करण और समुद्री क्षेत्र:आग से गरमाए जाने वाले संवहन खंड, प्रक्रिया-गैस कूलर और समुद्री निकास-गैस इकोनाइज़र जो धूल से भरी, उच्च तापमान वाली गैसों का उपयोग करते हैं
एकः निर्माता, व्यापार भी कर सकता है।
एकः आम तौर पर बोलते हुए,यह 10-15 दिन है अगर माल स्टॉक में है,या यह 30-40 दिन है अगर माल स्टॉक में नहीं है,
यह मात्रा के अनुसार है।
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
A: भुगतान <=2000USD, 100% अग्रिम। भुगतान>=2000USD, 30% T/T अग्रिम, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई और प्रश्न है, तो कृपया मुझसे संपर्क करने के लिए स्वतंत्र महसूस करें।
