उत्पत्ति के प्लेस:
ISO9001 ISO 14001 TS16949
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001 ISO 14001 TS16949
मॉडल संख्या:
एक्सट्रूडेड फिन ट्यूब

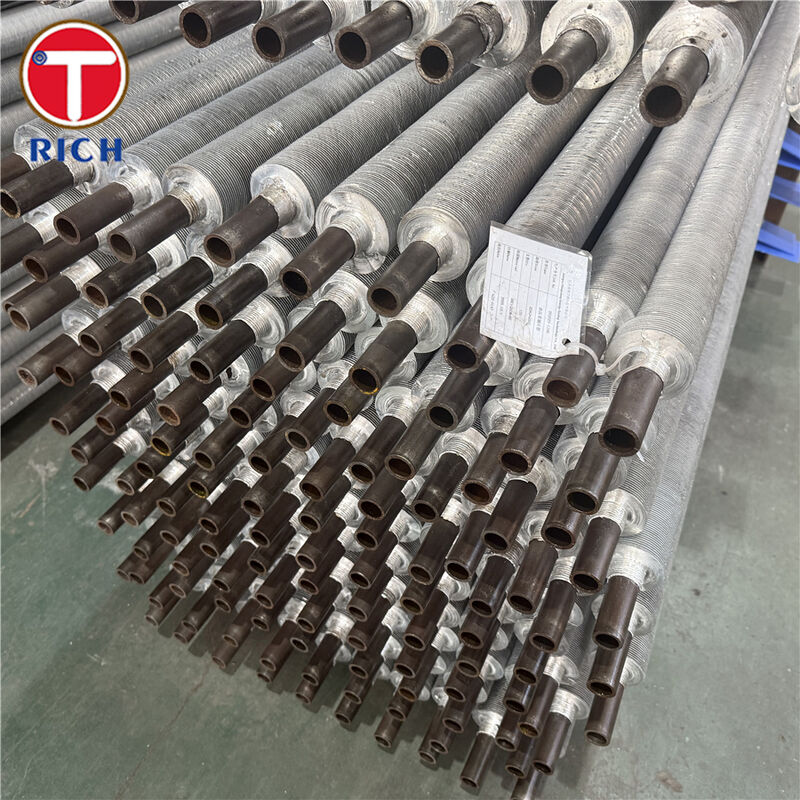

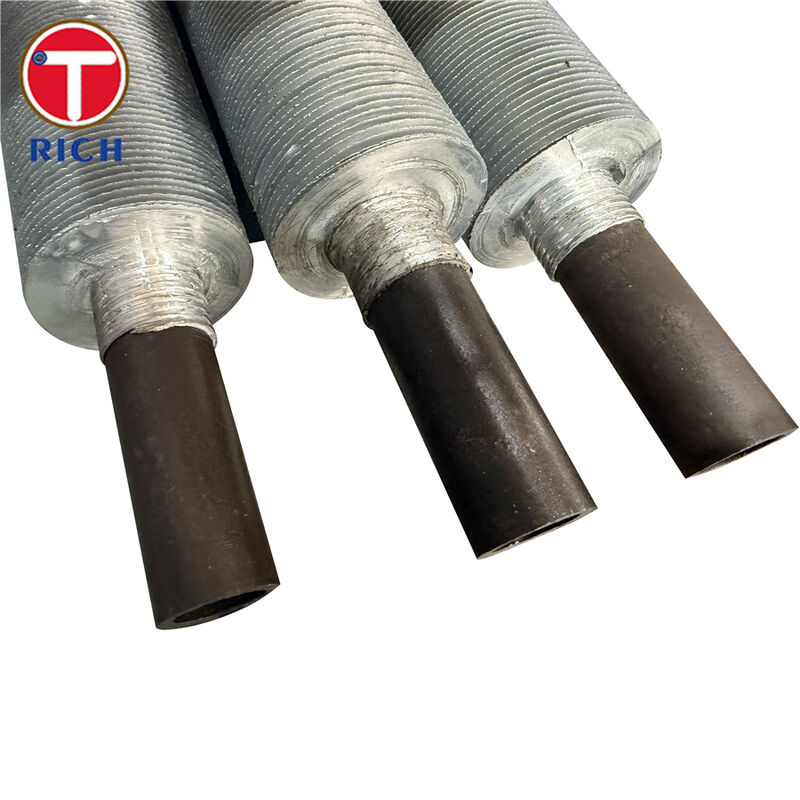

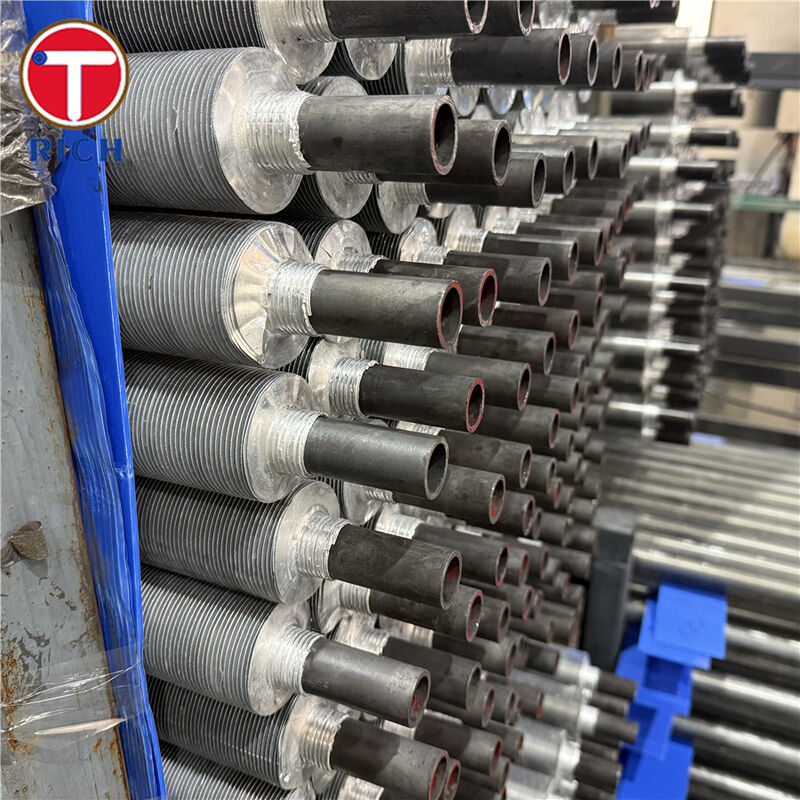

यह उत्पाद एकबिमेटल एक्सट्रूडेड फिन ट्यूबएक से बना हैकार्बन स्टील या मिश्र धातु स्टील कोर ट्यूबके साथ संयुक्तएल्यूमीनियम बाहरी पंख परतएल्यूमीनियम पंखों को एक एक्सट्रूज़न प्रक्रिया द्वारा बनाया जाता है जो एल्यूमीनियम आस्तीन को स्टील ट्यूब से स्थायी रूप से बांधता है, उत्कृष्ट थर्मल संपर्क और दीर्घकालिक स्थिरता सुनिश्चित करता है।स्टील ट्यूब दबाव प्रतिरोध और यांत्रिक शक्ति प्रदान करता है, जबकि एल्यूमीनियम पंख बेहतर गर्मी हस्तांतरण प्रदर्शन प्रदान करते हैं।
बेस ट्यूब सामग्री: कार्बन स्टील / कम मिश्र धातु स्टील / स्टेनलेस स्टील
पंख की सामग्री: एल्यूमीनियम (आमतौर पर AA1100 / AA1060 / AA3003)
बाहरी व्यास (ट्यूब): १२६० मिमी
दीवार की मोटाई (ट्यूब): 1.56.0 मिमी
पंखुड़ी की ऊंचाई: ५१६ मिमी
पंख की मोटाई: ०.३.०.६ मिमी
पंखुड़ी घनत्व: 7 ¢ 16 पंख प्रति इंच (अनुकूलित)
ट्यूब की लंबाई: 18 मीटर तक
निर्माण प्रक्रिया: एल्यूमीनियम एक्सट्रूज़न ठोस यांत्रिक बंध बनाने
निरंतर एल्यूमीनियम पंखों के कारण उत्कृष्ट गर्मी हस्तांतरण दक्षता
स्टील ट्यूब और एल्यूमीनियम पंखों के बीच मजबूत धातु विज्ञान बंधन
कंपन और पंख ढीला होने के लिए उच्च प्रतिरोध
उच्च दबाव वाले आंतरिक मीडिया के लिए उपयुक्त
हल्के पंख संरचना एक्सचेंजर के कुल वजन को कम करती है
तेल और गैस के वातावरण में लंबे समय तक सेवा जीवन
तेल और प्राकृतिक गैस अनुप्रयोगों में ग्राहक मुख्य रूप से संबंधित हैंबंधन विश्वसनीयता, संक्षारण प्रतिरोध, परिचालन तापमान सीमा, रखरखाव लागत और गर्मी हस्तांतरण दक्षताहम इन चिंताओं का समाधान इस प्रकार करते हैंः
पंखों को मज़बूती से बांधना: एक्सट्रूज़न प्रक्रिया एक स्थायी यांत्रिक बंधन बनाता है, थर्मल चक्र या कंपन के दौरान पंखुड़ी के अलग होने को समाप्त करता है।
संक्षारण संरक्षण: एल्यूमीनियम पंख वायुमंडलीय संक्षारण प्रतिरोध प्रदान करते हैं, जबकि वैकल्पिक कोटिंग या कैथोडिक सुरक्षा को अपतटीय या तटीय वातावरण के लिए लागू किया जा सकता है।
व्यापक तापमान सीमा: लगभग 300°C तक के क्रिओजेनिक परिस्थितियों में फिनाल पक्ष पर विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है, तेल और गैस हीट एक्सचेंजर की विशिष्ट आवश्यकताओं को पूरा करता है।
कम जीवनचक्र लागत: उच्च ताप दक्षता कॉम्पैक्ट एक्सचेंजर डिजाइन की अनुमति देती है, सामग्री उपयोग, रखरखाव आवृत्ति और संचालन लागत को कम करती है।
कस्टम इंजीनियरिंग सहायता: पंख ज्यामिति, ट्यूब सामग्री और आयाम गैस कूलर, वायु कूलर और प्रक्रिया हीट एक्सचेंजर के लिए अनुकूलित किए जा सकते हैं।
| ग्रेड | मानक | C (%) | एमएन (%) | Si (%) | पी (%) | एस (%) |
|---|---|---|---|---|---|---|
| ASTM A106 Gr.B | एएसटीएम | 0.30 अधिकतम | 1.06 अधिकतम | 0.10 मिनट | 0.035 अधिकतम | 0.035 अधिकतम |
| एएसटीएम ए179 | एएसटीएम | 0.06 ¢0.18 | 0.27 ¢ 0.63 | 0.25 अधिकतम | 0.035 अधिकतम | 0.035 अधिकतम |
| EN E355 | एन | 0.22 अधिकतम | 1.60 अधिकतम | 0.55 अधिकतम | 0.025 अधिकतम | 0.025 अधिकतम |
| JIS STPG370 | जेआईएस | 0.25 अधिकतम | 0.30 ¢ 0.90 | 0.35 अधिकतम | 0.035 अधिकतम | 0.035 अधिकतम |
| जीबी 20 | GB | 0.17 ¢ 0.24 | 0.35 ¢ 0.65 | 0.17 ¢ 0.37 | 0.035 अधिकतम | 0.035 अधिकतम |
| ग्रेड | तन्य शक्ति (एमपीए) | उपज शक्ति (एमपीए) | लम्बाई (%) |
|---|---|---|---|
| ASTM A106 Gr.B | ≥415 | ≥ 240 | ≥20 |
| एएसटीएम ए179 | ≥325 | ≥ 180 | ≥35 |
| EN E355 | 490 ₹630 | ≥355 | ≥22 |
| JIS STPG370 | ≥370 | ≥215 | ≥30 |
| जीबी 20 | ≥410 | ≥245 | ≥25 |
एएसटीएम: A106, A179, A214, A213
एन: एन 10297, एन 10216
जेआईएस: JIS G3454, JIS G3441
GB: GB/T 8163, GB/T 5310
जीओएसटी: GOST 8732, GOST 8734
सामान्य अनुप्रयोग:
तेल और गैस हीट ट्रांसफर सिस्टम, वायु-कूल्ड हीट एक्सचेंजर्स, गैस कूलर, कंडेनसर और प्रक्रिया हीटर।
विशिष्ट उपयोग:
प्राकृतिक गैस संपीड़न स्टेशनों के वायु शीतलक
कच्चे तेल और परिष्कृत उत्पादों के हीट एक्सचेंजर
अपतटीय प्लेटफार्म शीतलन प्रणाली
पेट्रोकेमिकल प्रक्रिया हीटर
गैस निर्जलीकरण और उपचार इकाइयां
एकः निर्माता, व्यापार भी कर सकता है।
एकः आम तौर पर बोलते हुए,यह 10-15 दिन है अगर माल स्टॉक में है,या यह 30-40 दिन है अगर माल स्टॉक में नहीं है,
यह मात्रा के अनुसार है।
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
A: भुगतान <=2000USD, 100% अग्रिम। भुगतान>=2000USD, 30% T/T अग्रिम, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई और प्रश्न है, तो कृपया मुझसे संपर्क करने के लिए स्वतंत्र महसूस करें।
