स्टेनलेस स्टील नलीदार नली गैस सेवा के लिए कठोर तरंग नली गर्मी एक्सचेंजर ग्रेड और संक्षारण प्रतिरोध के साथ
उत्पाद का विवरण
जंग प्रतिरोधी स्टेनलेस स्टील ट्यूबिंग
,हीट एक्सचेंजर ग्रेड स्टेनलेस स्टील ट्यूब
,कठोर तरंग ट्यूब सटीक स्टील ट्यूब
गैस सेवा के लिए स्टेनलेस स्टील घुमावदार हीट एक्सचेंजर ट्यूबिंग
सामग्री

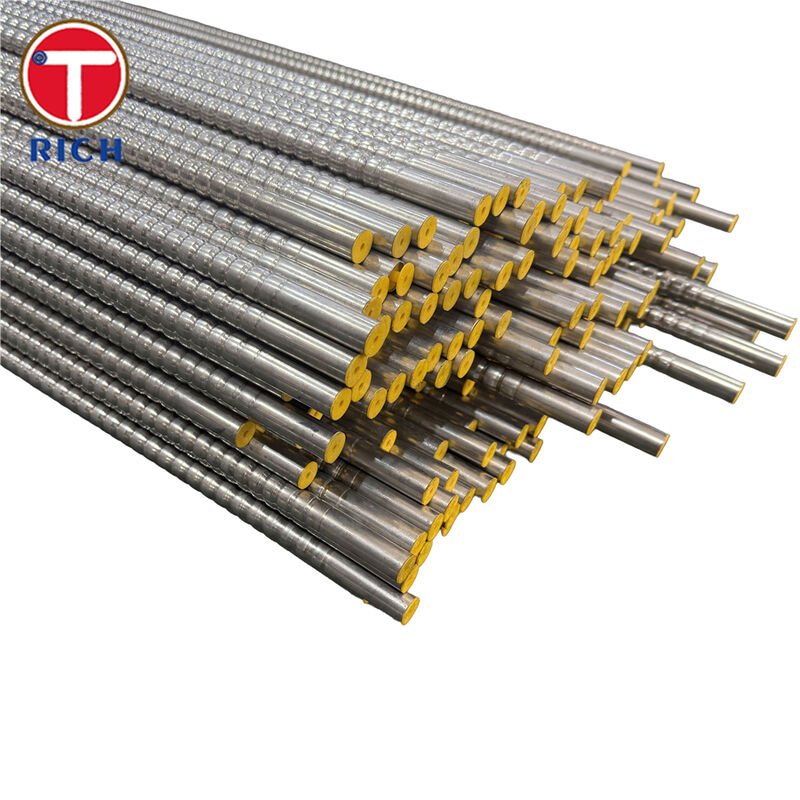

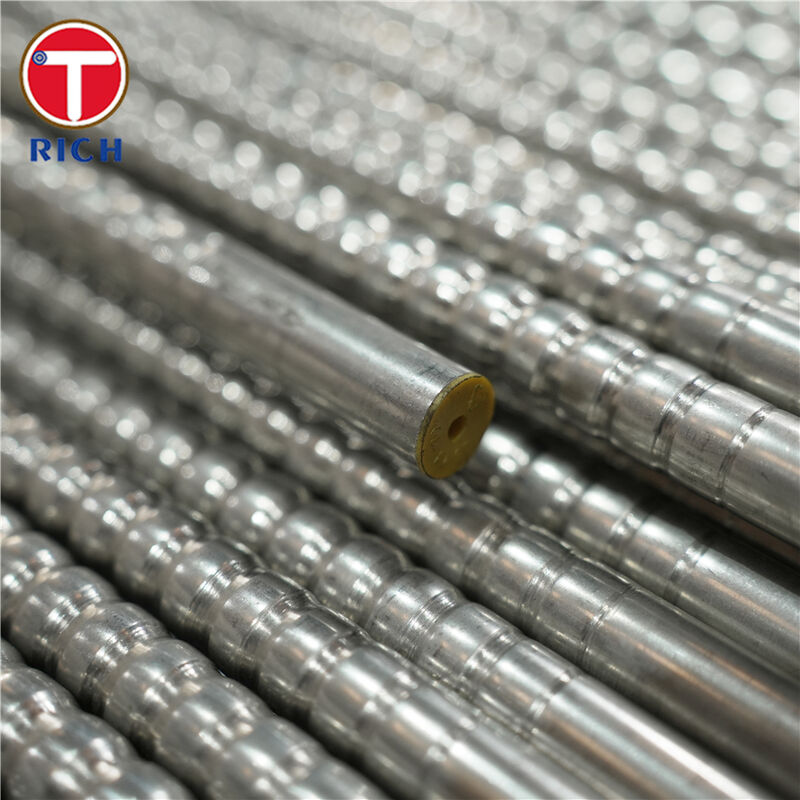

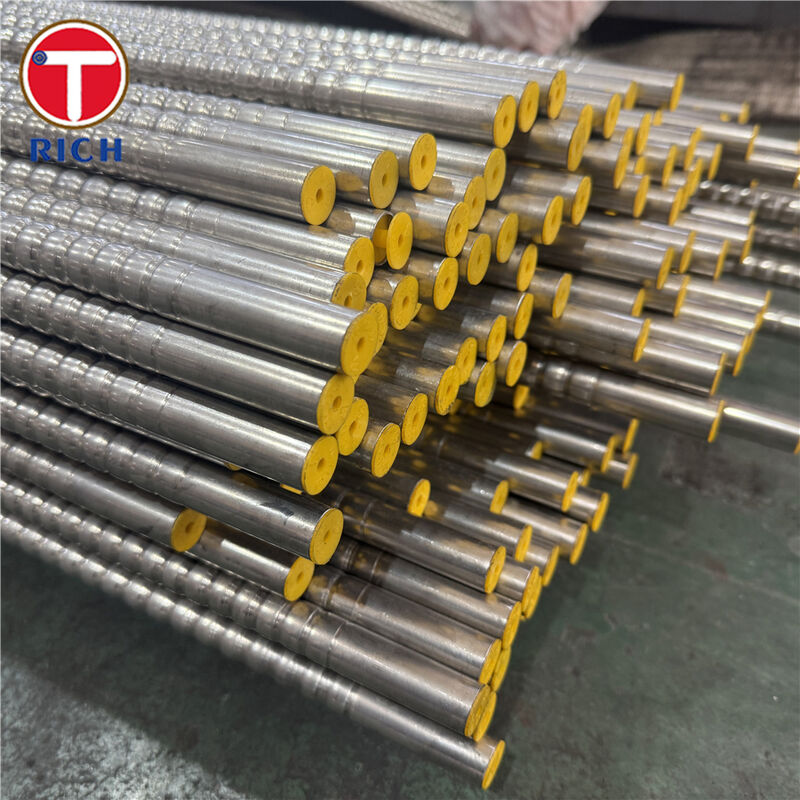

यह उत्पाद एक कठोर, हीट एक्सचेंजर-ग्रेड घुमावदार स्टेनलेस स्टील ट्यूब (वेव ट्यूब) है जो निर्बाध (या वेल्डेड,यदि निर्दिष्ट है) स्टेनलेस स्टील ट्यूब और फिर गर्मी हस्तांतरण को बढ़ाने के लिए सर्पिल / अंगूठीदार तरंगों के साथ गठितयह पाइपिंग या आंदोलन क्षतिपूर्ति के लिए एक लचीला तरंगदार नली नहीं है।
आम सामग्री विकल्पों में एएसटीएम ए 213 टीपी 304 / टीपी 304 एल / टीपी 316 / टीपी 316 एल / टीपी 321 शामिल हैं, जो संक्षारण जोखिम (क्लोराइड्स), संचालन तापमान और निर्माण आवश्यकताओं के आधार पर चुने जाते हैं।
विनिर्देश
-
ट्यूब प्रकार: कठोर तरंगदार (सर्पिल या अंगूठी), हीट एक्सचेंजर ट्यूब बंडलों के लिए
-
आधार ट्यूब मानक (सामान्य): एएसटीएम ए 213 (सीमलेस) / अनुरोध पर वैकल्पिक वेल्डेड समकक्ष
-
ओडी रेंज (सामान्य): 6×127 मिमी (अनुकूलन योग्य; सामान्य ए213 आपूर्ति रेंज के साथ संरेखित)
-
दीवार की मोटाई (आदर्श): 0.4~12.7 मिमी (अनुकूलित)
-

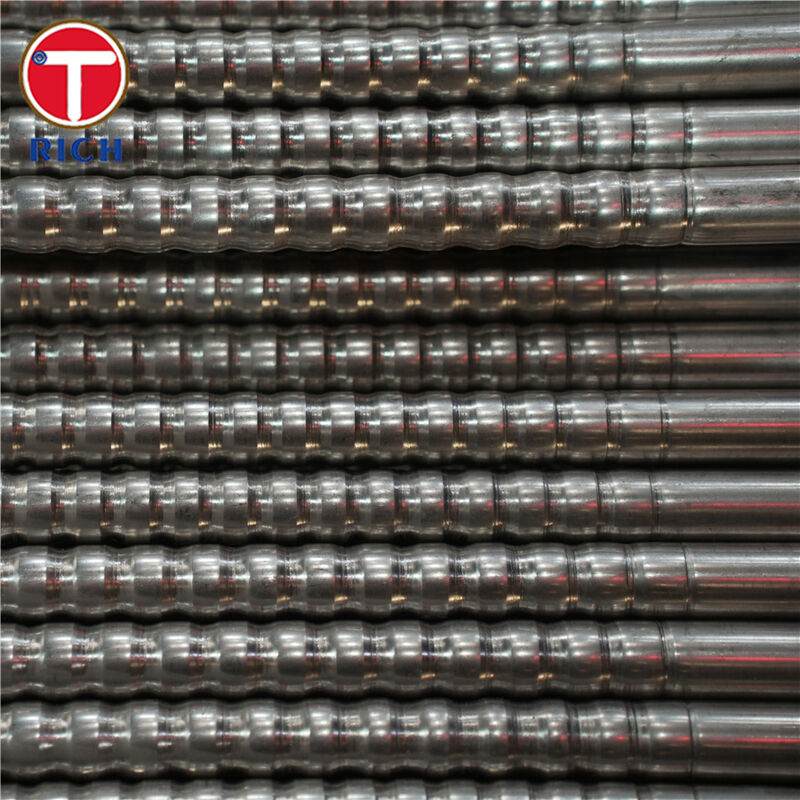

घुमावदार ज्यामितिः पिच, गहराई, हेलिक्स कोण और क्रेस्ट त्रिज्या कार्य के अनुरूप (गर्मी हस्तांतरण बनाम दबाव में गिरावट)
-

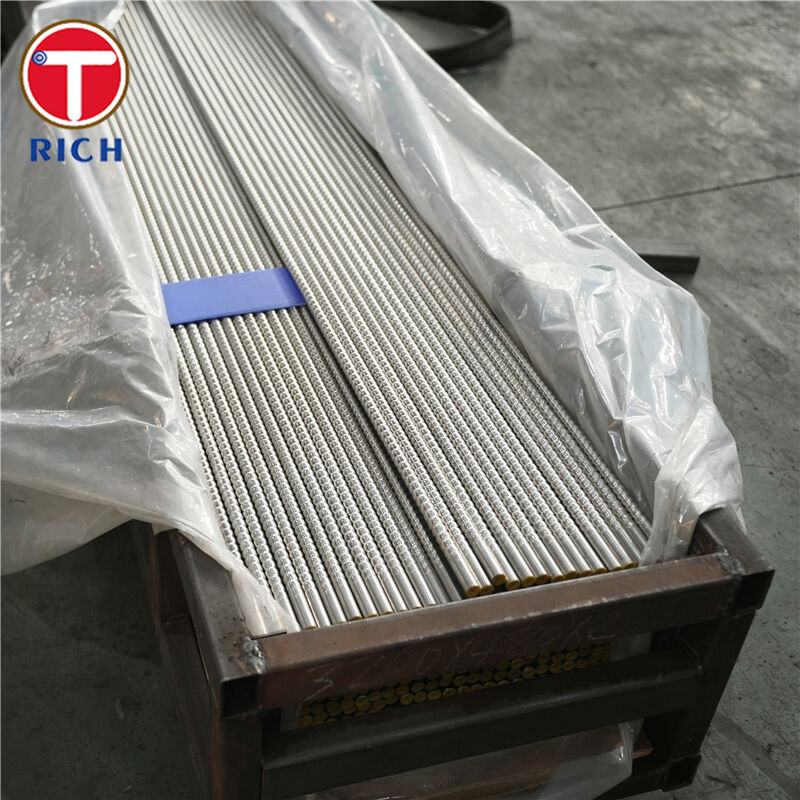

प्रसव की स्थितिः समाधान एनील्ड / अचार या उज्ज्वल एनील्ड; सीधी लंबाई या निर्दिष्ट के रूप में
प्रमुख विशेषताएं
-
थर्मल सीमा परत को तोड़कर और निकट-दीवार मिश्रण में सुधार करके उच्च गर्मी हस्तांतरण प्रदर्शन
-
कॉम्पैक्ट एक्सचेंजर डिजाइन क्षमता (कम क्षेत्र के साथ समान शुल्क, या एक ही पदचिह्न में उच्च शुल्क)
-
ट्यूब शीट, बैफल और बंडल असेंबली के लिए इंजीनियरिंग के अनुकूल कठोरता (लचीली नली के विपरीत)
-
तापमान और संवेदनशीलता नियंत्रण के लिए सामग्री विकल्प (जैसे, 304L/316L कम कार्बन; 321 स्थिर)
हमारे फायदे
-
क्या लहराना वास्तव में गर्मी हस्तांतरण में सुधार करेगा?
हां, घुमावदार ट्यूबों से दीवार के पास टर्बुलेंस बढ़ जाती है और चिकनी ट्यूबों के मुकाबले गर्मी हस्तांतरण गुणांक काफी बढ़ सकते हैं। -
दबाव में गिरावट के बारे में क्या? क्या यह बहुत अधिक हो जाएगा?
बढ़ी हुई ट्यूबों में हमेशा हीट-ट्रांसफर बनाम प्रेशर-ड्रॉप ट्रेड-ऑफ शामिल होता है, इसलिए हम आपके अनुमत ΔP से मेल खाने के लिए तरंगों के पिच / गहराई को डिजाइन करते हैं। -
क्या ट्यूब बंडलों में कंपन का खतरा बढ़ जाता है?
बंडल कंपन एक ज्ञात शेल-एंड-ट्यूब चिंता है। नालीदार-ट्यूब एक्सचेंजर डिजाइन कुछ विन्यासों के तहत बेहतर गर्मी हस्तांतरण और कम ट्यूब बंडल कंपन प्राप्त कर सकते हैं। -
क्या यह एक लचीला घुमावदार नली है?
यह एक कठोर हीट एक्सचेंजर ट्यूब है जो एक्सचेंजर (ट्यूब शीट/बफल्स) में स्थिर स्थापना के लिए है। -
आप विश्वसनीयता और स्थिरता कैसे सुनिश्चित करते हैं?
-
मान्यता प्राप्त नलिका मानकों के अनुसार निर्मित बेस ट्यूब (सामान्यः एएसटीएम ए 213)
-
वैकल्पिक धुंधली धारा/यूटी, पीएमआई, आयामी निरीक्षण और परियोजना आवश्यकता के अनुसार हाइड्रो/वायु रिसाव परीक्षण
-
कोरुगेशन ज्यामिति निरीक्षण (पिच/गहराई), साथ ही सहमत सीमाओं से परे पतला होने से बचने के लिए बनाने की प्रक्रिया के नियंत्रण
रासायनिक संरचना
| ग्रेड | C (अधिकतम) | एमएन (अधिकतम) | पी (अधिकतम) | S (अधिकतम) | सी (अधिकतम) | सीआर | नि | मो | टि |
|---|---|---|---|---|---|---|---|---|---|
| TP304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0 ¢20.0 | 8.011।0 |
