एयर कूलरों के लिए बेहतर एयर-साइड प्रदर्शन और विश्वसनीय मैकेनिकल बॉन्ड के साथ संक्षारण प्रतिरोधी क्रिम्प्ड फिन ट्यूब
उत्पाद का विवरण
संक्षारण प्रतिरोधी क्रिम्प्ड फिन ट्यूब
,बेहतर एयर-साइड प्रदर्शन हेलिकली टेंशन वाउंड फिन ट्यूब
,विश्वसनीय मैकेनिकल बॉन्ड कोल्ड-फॉर्मेड फिनड ट्यूब
एयर कूलरों के लिए क्रिम्प्ड फिन ट्यूब (हेलिकली टेंशन वाउंड, कोल्ड-फॉर्मेड फिन्ड ट्यूब)
सामग्री

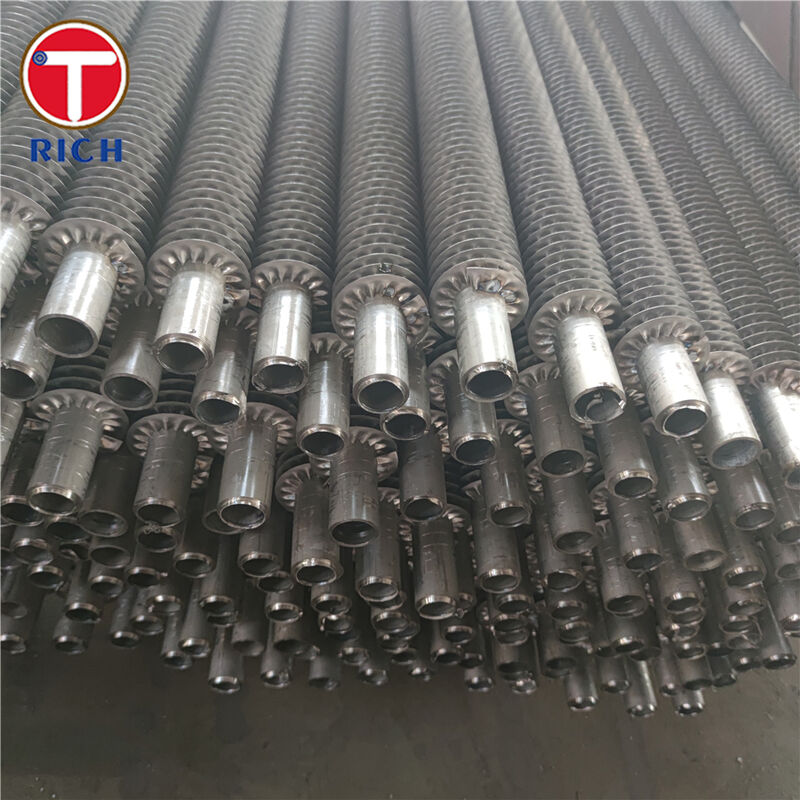

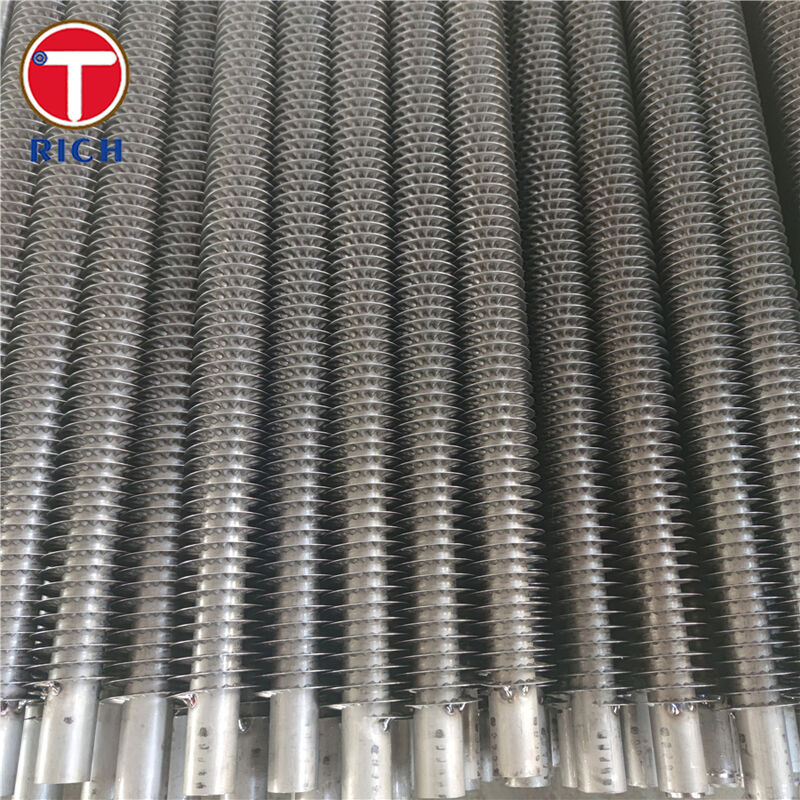

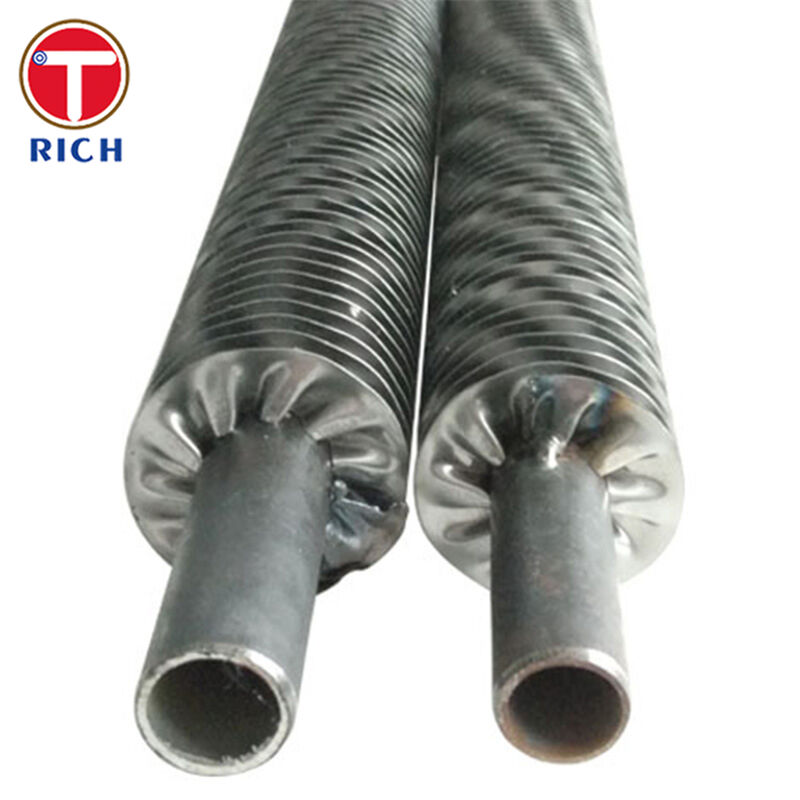

एक्रिम्प्ड फिन ट्यूब (जिसे स्पाइरल टेंशन वाउंड / कोल्ड-फॉर्मेड फिन्ड ट्यूब) भी कहा जाता है, एक हीट-ट्रांसफर ट्यूब है जिसमें एक धातु फिन स्ट्रिप को नियंत्रित तनाव के तहत हेलिकली वाउंड किया जाता है एक बेस ट्यूब पर। फिन स्ट्रिप को संपर्क “फुट,” को चौड़ा करने के लिए पहले से ही आकार दिया जाता है, फिर यांत्रिक रूप से ट्यूब की सतह पर लॉक किया जाता है (टैक/टैग वेल्डिंग या स्पॉट वेल्डिंग जैसे अंत निर्धारण के साथ, डिजाइन के आधार पर)।
सामान्य सामग्री विकल्प (अनुकूलन योग्य):
-
बेस ट्यूब: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, तांबा, टाइटेनियम, डुप्लेक्स स्टेनलेस, निकल मिश्र धातु (परियोजना-निर्भर)।
-
फिन स्ट्रिप: एल्यूमीनियम, तांबा, कार्बन स्टील, स्टेनलेस स्टील।
विशेष विवरण
विशिष्ट विन्यास योग्य रेंज (ड्राइंग / डेटाशीट के अनुसार अंतिम आयाम):
-
बेस ट्यूब ओडी: 15.88–219.00 मिमी
-
बेस ट्यूब दीवार की मोटाई: ≥ 1.00 मिमी
-
ट्यूब की लंबाई: 500–15000 मिमी
-
फिन मोटाई: 0.15–2.00 मिमी
-
फिन ऊंचाई: 6.0–25.40 मिमी
-
फिन घनत्व / पिच: 3–11 एफपीआई (विशिष्ट)
-
नंगे सिरे: आवश्यकतानुसार (रोलिंग, वेल्डिंग, फ्लैंगिंग, या ट्यूब-टू-ट्यूबशीट जोड़ों के लिए)
मुख्य विशेषताएं
-
बढ़ी हुई एयर-साइड प्रदर्शन: क्रिम्प्ड फिन टर्बुलेंस को बढ़ाते हैं और एयर-साइड हीट ट्रांसफर प्रभावशीलता में सुधार करते हैं।
-
विश्वसनीय यांत्रिक बंधन: पहले से आकार का फिन फुट संपर्क क्षेत्र को बढ़ाता है; फिन सिरों को लपेटन को स्थिर करने के लिए सुरक्षित किया जाता है।
-
अच्छा यांत्रिक प्रतिरोध: एयर कूलरों और फिन्ड-ट्यूब एक्सचेंजर्स के लिए उपयुक्त है जहां कंपन और हैंडलिंग शक्ति मायने रखती है।
-
स्वच्छ वायु प्रवाह चैनल: समान पिच डिजाइन राख/धूल के संचय को कम करने और आसान रखरखाव का समर्थन करने में मदद करता है।
-
लागत-कुशल सतह क्षेत्र लाभ: भारी वेल्डेड-फिन निर्माण (परियोजना-निर्भर) में जाने के बिना बाहरी सतह क्षेत्र को बढ़ाता है।
हमारे लाभ
1) “क्या समय के साथ फिन ढीले हो जाएंगे?”
हम एक नियंत्रित टेंशन-वाइंडिंग प्रक्रिया का उपयोग करते हैं पहले से आकार के फिन बेस के साथ संपर्क क्षेत्र को बढ़ाने के लिए, और फिन सिरों को सुरक्षित (टैग/टैक/स्पॉट निर्दिष्ट के अनुसार तय किया गया) सेवा और परिवहन के लिए लपेटन को स्थिर करने के लिए।
2) “यह फिन प्रकार किस तापमान के लिए उपयुक्त है?”
क्रिम्प्ड / स्पाइरल टेंशन-वाउंड फिन ट्यूब आमतौर पर मध्यम तापमान ड्यूटी के लिए रखे जाते हैं (एक विशिष्ट कथित सीमा लगभग ~120°C तक, विन्यास और सामग्री के आधार पर)। उच्च तापमान ड्यूटी या गंभीर थर्मल साइकिलिंग के लिए, हम चयन के दौरान वैकल्पिक फिन निर्माण (जैसे, एम्बेडेड या वेल्डेड फिन प्रकार) का प्रस्ताव कर सकते हैं।
3) “संक्षारण के लिए मैं बेस ट्यूब और फिन सामग्री का चयन कैसे करूँ?”
हम कई सामग्री संयोजनों का समर्थन करते हैं—कार्बन स्टील, स्टेनलेस स्टील, तांबा और बहुत कुछ—इसलिए आप प्रक्रिया-साइड संक्षारण (बेस ट्यूब) और एम्बिएंट-साइड संक्षारण (फिन सामग्री) को वास्तविक ऑपरेटिंग वातावरण से मिला सकते हैं।
4) “क्या यह धूल भरी हवा में आसानी से गंदा हो जाएगा?”
क्रिम्प्ड फिन ज्यामिति को समान पिच और व्यावहारिक फिन प्रोफाइल के साथ आपूर्ति की जा सकती है ताकि धूल के पुल को कम किया जा सके और वायु प्रवाह पथ को सेवा योग्य रखने में मदद मिल सके।
5) “क्या आप निरीक्षण दस्तावेज और ट्रेसबिलिटी प्रदान करते हैं?”
हम EN 10204 3.1 / 3.2 सामग्री प्रमाणन प्रदान कर सकते हैं और तृतीय-पक्ष निरीक्षण का समर्थन कर सकते हैं जहाँ परियोजना आईटीपी द्वारा आवश्यक हो।
6) “क्या यह रिफाइनरी / पेट्रोकेमिकल एयर-कूलर खरीद प्रथा के अनुरूप है?”
तेल और गैस एयर कूलर परियोजनाओं के लिए, खरीद आमतौर पर एपीआई 661 आवश्यकताओं के अनुरूप होती है; हम एयर-कूल्ड हीट एक्सचेंजर खरीद वर्कफ़्लो के अनुरूप एक समग्र प्रलेखन पैकेज के हिस्से के रूप में फिन्ड ट्यूब की आपूर्ति कर सकते हैं।
रासायनिक संरचना
| ग्रेड (विशिष्ट उपयोग) | सी | एसआई | एमएन | पी | एस | सीआर | नी | मो |
|---|---|---|---|---|---|---|---|---|
| एटीएम ए179 (सीएस हीट-एक्सचेंजर ट्यूब) | 0.06–0.18 | — | 0.27–0.63 | ≤0.035 | ≤0.035 | — | — | — |
| एटीएम ए192 (सीएस बॉयलर / उच्च-दबाव सेवा) | 0.06–0.18 | ≤0.25 | 0.27–0.63 | ≤0.035 | ≤0.035 | — | — | — |
| एटीएम ए210 ग्र.ए1 (सीएस बॉयलर / सुपरहीटर ट्यूब) | ≤0.27 | ≤0.10 | ≤0.93 | ≤0.035 | ≤0.035 | — | — | — |
| एटीएम ए213 टीपी304 (एसएस हीट-एक्सचेंजर ट्यूब) | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0–20.0 | 8.0–11.0 | — |
| एटीएम ए213 टीपी316एल (एसएस हीट-एक्सचेंजर ट्यूब) | ≤0.035 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
यांत्रिक गुण
| ग्रेड | तन्य शक्ति (न्यूनतम) | उपज शक्ति (न्यूनतम) | बढ़ाव (न्यूनतम) | कठोरता (अधिकतम) |
|---|---|---|---|---|
| एटीएम ए179 | 325 एमपीए | 180 एमपीए | 35% | — |
| एटीएम ए192 | 325 एमपीए | 180 एमपीए | 35% | 137 एचबी / 77 एचआरबी |
| एटीएम ए210 ग्र.ए1 | 415 एमपीए | 255 एमपीए | 30% | — |
| एटीएम ए213 टीपी304 | 515 एमपीए | 205 एमपीए | 35% | 192 एचबी |
| एटीएम ए213 टीपी316एल | 485 एमपीए | 170 एमपीए | 35% | 90 एचआरबी |
निष्पादन मानक
एटीएम / एएसएमई (विशिष्ट बेस ट्यूब विकल्प): एटीएम ए179, एटीएम ए192, एटीएम ए210, एटीएम ए213 (स्टेनलेस)।
एयर कूलर / एक्सचेंजर अभ्यास: एपीआई 661 (आमतौर पर रिफाइनरी एयर-कूल्ड हीट एक्सचेंजर्स के लिए उपयोग किया जाता है)।
EN (सामान्य समकक्ष): EN 10216 (दबाव उद्देश्यों के लिए निर्बाध ट्यूब), EN 10217 (दबाव उद्देश्यों के लिए वेल्डेड ट्यूब), EN 10204 3.1/3.2 प्रमाणन।
GOST (सामान्य समकक्ष): GOST 8732 / 8734 (निर्बाध स्टील पाइप), GOST 9941 (स्टेनलेस निर्बाध ट्यूब)।
JIS (सामान्य समकक्ष): JIS G3461 / G3462 (बॉयलर और हीट-एक्सचेंजर ट्यूब), JIS G3459 (स्टेनलेस स्टील पाइप)।
GB (सामान्य समकक्ष): GB/T 3087 (बॉयलर ट्यूब), GB/T 5310 (उच्च-दबाव बॉयलर ट्यूब), GB/T 8163 (तरल सेवा के लिए निर्बाध स्टील पाइप), GB/T 14976 (तरल परिवहन के लिए स्टेनलेस निर्बाध पाइप)।
अनुप्रयोग क्षेत्र
व्यापक अनुप्रयोग: एयर कूलर और फिन्ड-ट्यूब हीट एक्सचेंजर्स जहां बाहरी माध्यम हवा/गैस है और अतिरिक्त सतह क्षेत्र की आवश्यकता है।
उन क्षेत्रों में इसका उपयोग कहाँ किया जाता है:
-
रिफाइनरी / पेट्रोकेमिकल एयर कूलर: एयर-कूल्ड हीट एक्सचेंजर्स के लिए ट्यूब बंडल सामान्य खरीद अभ्यास के अनुरूप।
-
ड्रायर, रेडिएटर, हीटर: एयर साइड पर संवहन गर्मी हस्तांतरण को बढ़ावा देने के लिए फिन्ड सेक्शन।
-
तेल शीतलन और औद्योगिक शीतलन कुंडल: शीतलन इकाइयों और इसी तरह की एयर-साइड ड्यूटी में उपयोग किए जाने वाले फिन्ड ट्यूब कोर।
प्र: क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: निर्माता, ट्रेडिंग भी कर सकते हैं।
प्र: आपका डिलीवरी का समय कितना लंबा है?
ए: आम तौर पर बोलते हुए, यदि माल स्टॉक में है तो यह 10-15 दिन है, या यदि माल स्टॉक में नहीं है तो यह 30-40 दिन है,
यह मात्रा के अनुसार है।
प्र: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त?
ए: हाँ, हम मुफ़्त शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की आवश्यकता है।
प्र: आपके भुगतान की शर्तें क्या हैं?
ए: भुगतान=2000USD, अग्रिम में 30% टी/टी, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
-
