उत्पत्ति के प्लेस:
झेजियांग/चीन
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001 ISO 14001 TS16949
मॉडल संख्या:
एसएई J526
विडियो

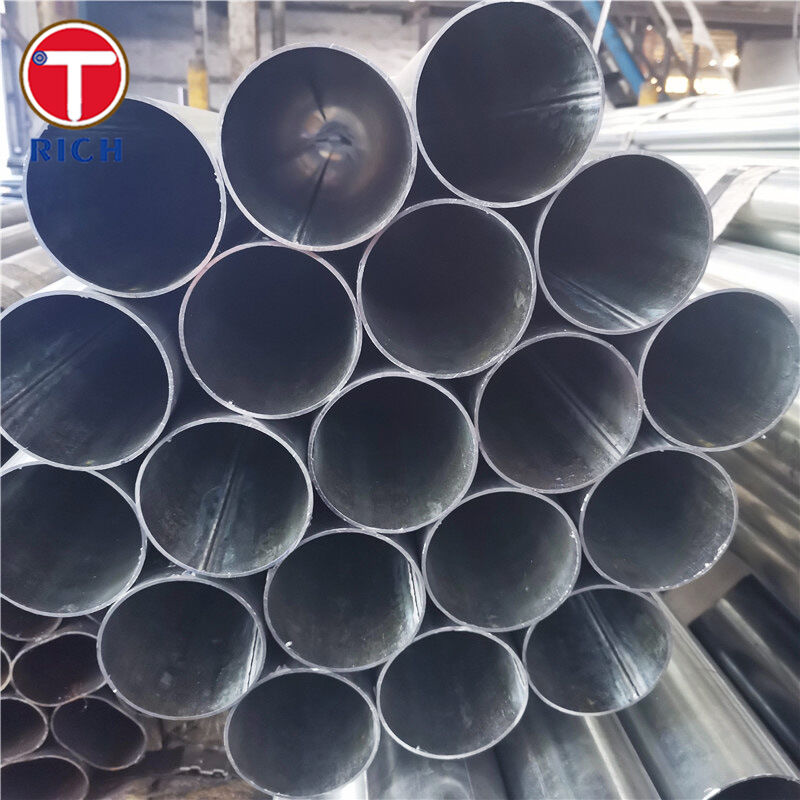

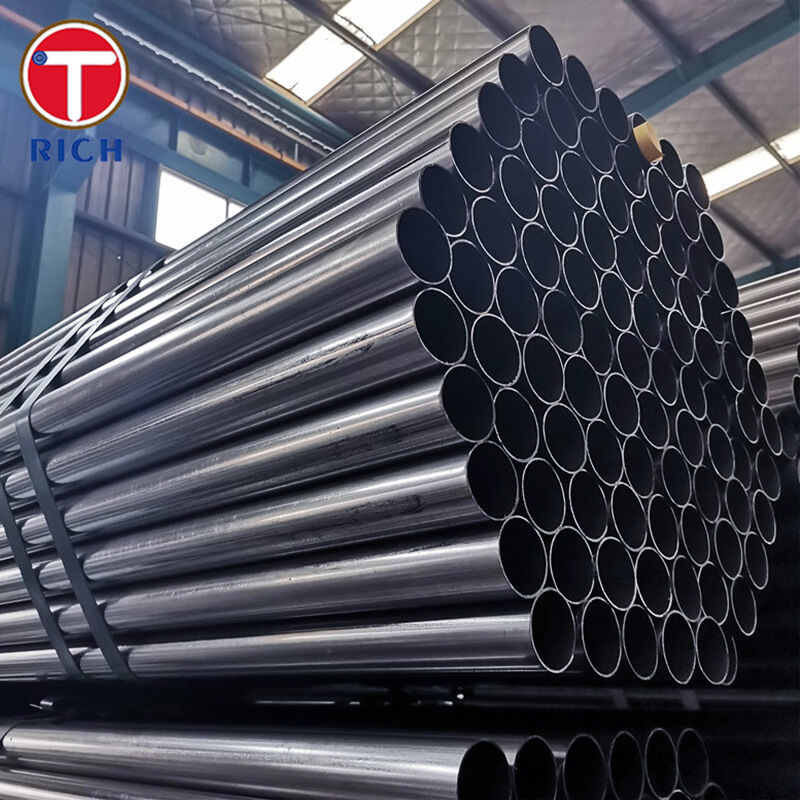

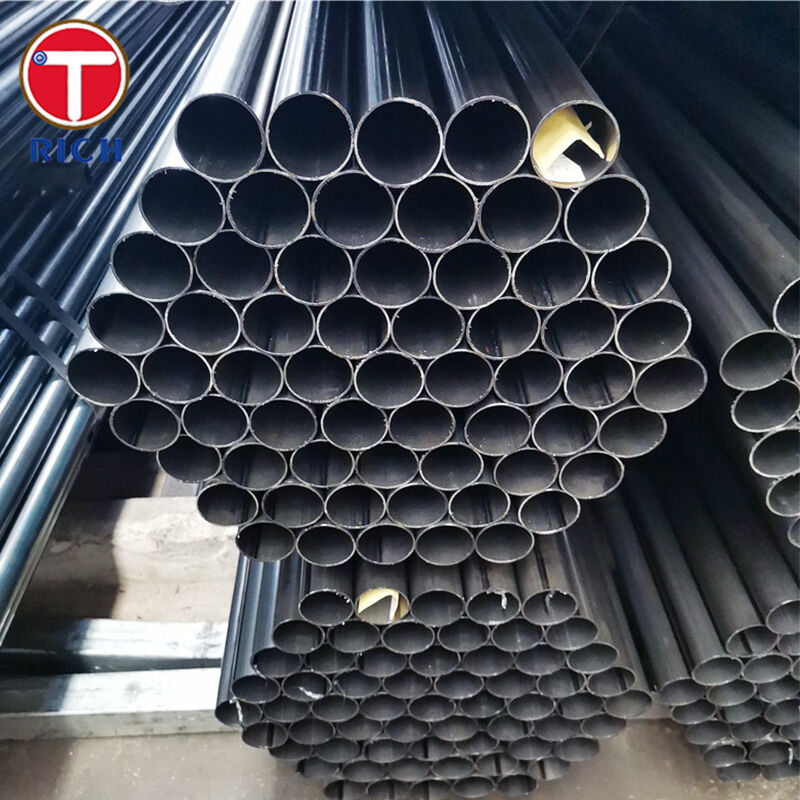

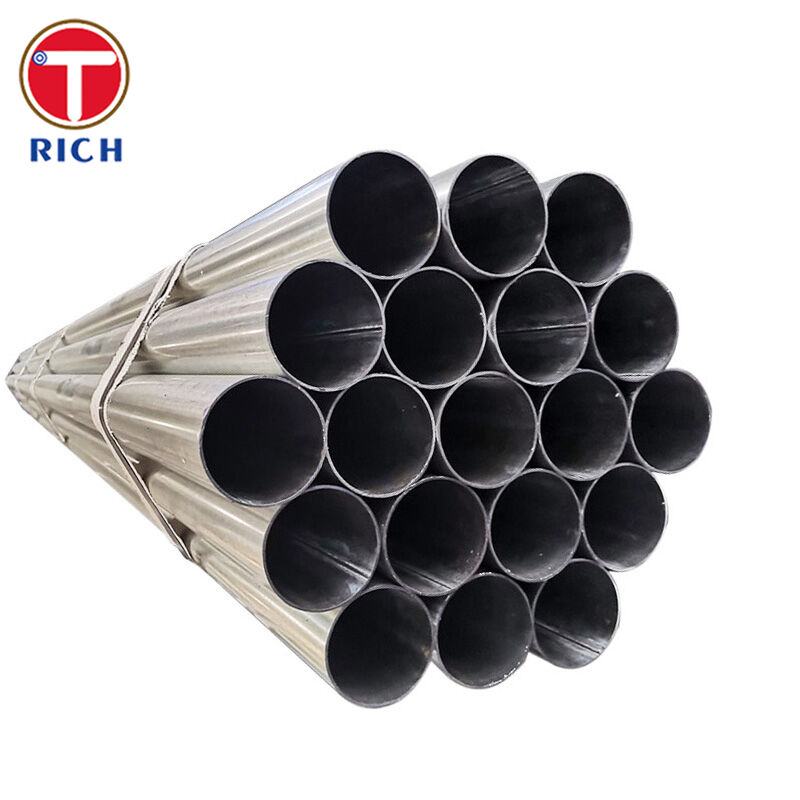

SAE J526 ट्यूबिंग विद्युत प्रतिरोध वेल्डेड (ERW), एकल दीवार है,कम कार्बन स्टील सटीक ट्यूबिंग ऑटोमोबाइल और इसी तरह के औद्योगिक उपयोगों के लिए डिज़ाइन किया गया है जहां विश्वसनीय दबाव प्रदर्शन और नियंत्रित मोल्डिंग (बेंडिंग)ट्यूब को एक स्टील स्ट्रिप से बनाया जाता है; वेल्डिंग के बाद, ट्यूब को एक ही स्टील स्ट्रिप से बनाया जाता है।बाहरी वेल्ड मोती को एक चिकनी बाहरी सतह प्रदान करने के लिए हटा दिया जाता है जो कॉम्पैक्ट ऑटोमोटिव पैकेजिंग में असेंबली और रूटिंग के लिए उपयुक्त है.
नोटः SAE J526 सामग्री एकल फ्लेयर अनुप्रयोगों के लिए नहीं है क्योंकि आंतरिक वेल्ड क्षेत्र एक संभावित रिसाव पथ बना सकता है; यदि एकल फ्लेयर का उपयोग अपरिहार्य है,खरीददार और उत्पादक के बीच जोखिम पर सहमति होनी चाहिए.
| डैश का आकार | ओडी (मिमी) | ओडी सहिष्णुता (± मिमी) | दीवार (मिमी) | दीवार सहिष्णुता (± मिमी) |
|---|---|---|---|---|
| -2 | 3.18 | 0.05 | 0.64 | 0.13 |
| -3 | 4.78 | 0.08 | 0.71 | 0.13 |
| -4 | 6.35 | 0.08 | 0.71 | 0.08 |
| -5 | 7.92 | 0.08 | 0.71 | 0.08 |
| -6 | 9.53 | 0.08 | 0.71 | 0.08 |
| -7 | 11.13 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.76 | 0.08 |
| -8 | 12.70 | 0.10 | 0.89 | 0.09 |
| -9 | 14.27 | 0.10 | 0.76 | 0.08 |
| -10 | 15.88 | 0.10 | 0.89 | 0.09 |
ऑटोमोबाइल ट्यूब फिटिंग के साथ विश्वसनीय फिटिंग के लिए स्थिर आयामी सटीकता (SAE J526 के अनुसार ओडी/डब्ल्यूटी सहिष्णुता)
मानक परीक्षण विधियों द्वारा मान्य दबाव-सक्षम प्रदर्शन (जैसे, दबाव-सबूत, फ्लेरिंग, झुकने, एनडीटी)
मोल्डिंग के अनुकूल कम कार्बन स्टील झुकने और विधानसभा मार्ग के लिए
उत्पादन के लिए तैयार सतह की स्थितिः बाहर की मोतियों को हटा दिया गया; अंदर की मोतियों को नियंत्रित किया गया (समझौता द्वारा आंतरिक मोतियों की विशेष आवश्यकताएं)
क्या यह फ्लेयर या फिटिंग पर लीक होगा क्योंकि यह वेल्डेड ERW है?
एसएई जे526 एकल फ्लेयर उपयोग के लिए नहीं है; हम आपूर्ति को डबल फ्लेयर/उपयुक्त बनाने की विधियों के साथ संरेखित करते हैं और खरीद आदेश द्वारा आवश्यक होने पर आंतरिक वेल्ड बीड स्थितियों को नियंत्रित करते हैं।
फ्लेरिंग प्रदर्शन को मानक फ्लेरिंग प्रक्रियाओं के माध्यम से सत्यापित किया जाता है।
क्या आप कठोर सहिष्णुता बनाए रख सकते हैं और बड़े पैमाने पर उत्पादन के लिए ट्यूब-टू-ट्यूब स्थिरता बनाए रख सकते हैं?
हम SAE J526 सहिष्णुता का पालन करते हैं और इनलाइन आयामी जांच लागू करते हैं, साथ ही अनुरोध पर लोट ट्रेसेबिलिटी और अनुपालन प्रमाणपत्र भी।
शिपिंग और भंडारण के दौरान ट्यूब के अंदर जंग और संदूषण को कैसे रोका जाता है?
हम आंतरिक स्वच्छता नियंत्रण और शिपमेंट/सामान्य भंडारण के लिए संक्षारण सुरक्षा प्रदान करते हैं, जब निर्दिष्ट किया जाए तो वैकल्पिक विस्तारित कोटिंग के साथ।
| UNS | एसएई ग्रेड | C (घ.%) | Mn (घ.%) | पी मैक्स (वेट.%) | एस मैक्स (वेट.%) |
|---|---|---|---|---|---|
| G10080 | 1008 | ≤0.10 | 0.30 ¢ 0.50 | 0.030 | 0.050 |
| G10100 | 1010 | 0.08 ¢ 0.13 | 0.30 ¢ 0.60 | 0.030 | 0.050 |
| G10120 | 1012 | 0.10 ¢ 0.15 | 0.30 ¢ 0.60 | 0.030 | 0.050 |
| G10150 | 1015 | 0.13 ¢ 0.18 | 0.30 ¢ 0.60 | 0.030 | 0.050 |
| G10200 | 1020 | 0.18 ¢ 0.23 | 0.30 ¢ 0.60 | 0.030 | 0.050 |
| उदाहरण आधार ग्रेड | उपज शक्ति न्यूनतम (0.2% ऑफसेट) | तन्यता शक्ति मिन | लम्बाई मिनट | कठोरता अधिकतम |
|---|---|---|---|---|
| एसएई 1008 | 170 एमपीए (≈24,650 पीएसआई) | 290 MPa (≈42,060 psi) | 14% (50 मिमी में) | रॉकवेल 30T 65 |
| एसएई 1010 | 170 एमपीए (≈24,650 पीएसआई) | 290 MPa (≈42,060 psi) | 14% (50 मिमी में) | रॉकवेल 30T 65 |
| एसएई 1012 | 170 एमपीए (≈24,650 पीएसआई) | 290 MPa (≈42,060 psi) | 14% (50 मिमी में) | रॉकवेल 30T 65 |
| एसएई 1015 | 170 एमपीए (≈24,650 पीएसआई) | 290 MPa (≈42,060 psi) | 14% (50 मिमी में) | रॉकवेल 30T 65 |
| एसएई 1020 | 170 एमपीए (≈24,650 पीएसआई) | 290 MPa (≈42,060 psi) | 14% (50 मिमी में) | रॉकवेल 30T 65 |
एसएईः एसएई J526 कम कार्बन स्टील के दबाव पाइप वेल्डेड झुकने के लिए उपयुक्त, फ्लेरिंग, beating, बनाने और brazing
एएसटीएमः एएसटीएम A513/A513M ERW कार्बन/मिश्रित स्टील यांत्रिक ट्यूब
EN: EN 10305-3 ️ ठंडे आकार के वेल्डेड सटीक स्टील ट्यूब
जीओएसटीः जीओएसटी 10704-91 ️ अनुदैर्ध्य वेल्डेड स्टील ट्यूब (इलेक्ट्रिक वेल्डेड)
JIS: JIS G3445 मशीनों के संरचनात्मक प्रयोजनों के लिए कार्बन स्टील ट्यूब
जीबीः जीबी/टी 3091 कम दबाव तरल पदार्थ वितरण के लिए वेल्डेड स्टील पाइप
प्राथमिक उद्योग
ऑटोमोबाइल द्रव प्रणाली, रेफ्रिजरेशन ट्यूबिंग, सामान्य हाइड्रोलिक और हल्के दबाव सेवा
जहां इसका प्रयोग किया जाता है
ऑटोमोबाइल: हाइड्रोलिक लाइनें (गंभीर नॉन-मोल्डिंग), रूट स्टील ट्यूब असेंबली, ब्रैकेट/मोल्ड ट्यूब पार्ट्स, लेटेड ट्यूब घटक
रेफ्रिजरेशनः सामान्य प्रयोजन के लिए स्टील ट्यूब सर्किट और संरचनात्मक ट्यूब तत्व
हाइड्रोलिक्स/सामान्य इंजीनियरिंगः कम कार्बन वाले दबाव वाले ट्यूबों का संचालन जहां J526 प्रदर्शन परीक्षण और सहिष्णुता की आवश्यकता होती है
एकः निर्माता, व्यापार भी कर सकता है।
एकः आम तौर पर बोलते हुए,यह 10-15 दिन है अगर माल स्टॉक में है,या यह 30-40 दिन है अगर माल स्टॉक में नहीं है,
यह मात्रा के अनुसार है।
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
A: भुगतान <=2000USD, 100% अग्रिम। भुगतान>=2000USD, 30% T/T अग्रिम, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई और प्रश्न है, तो कृपया मुझसे संपर्क करने के लिए स्वतंत्र महसूस करें।
