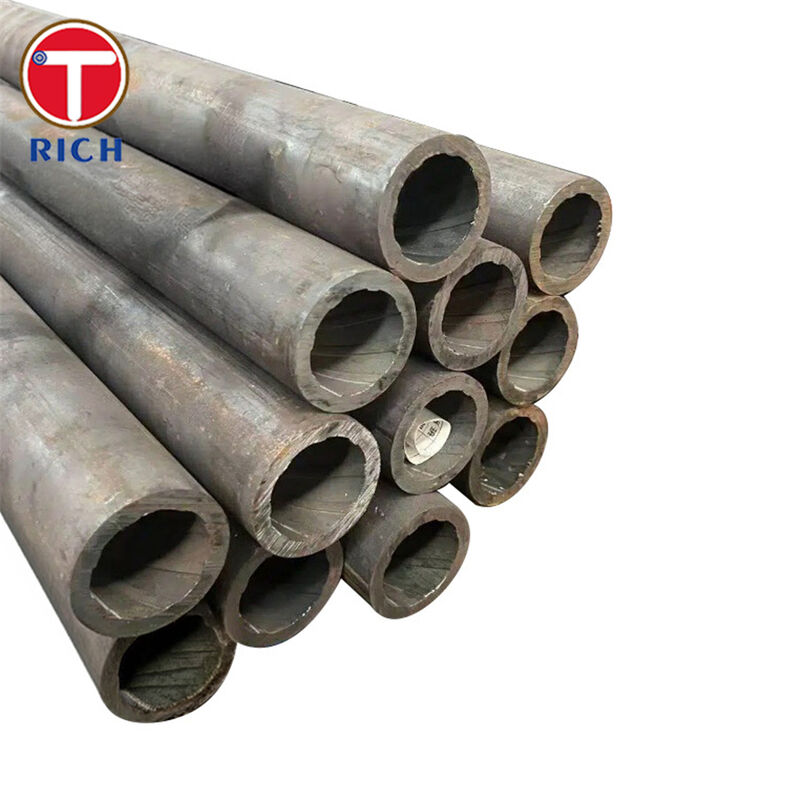

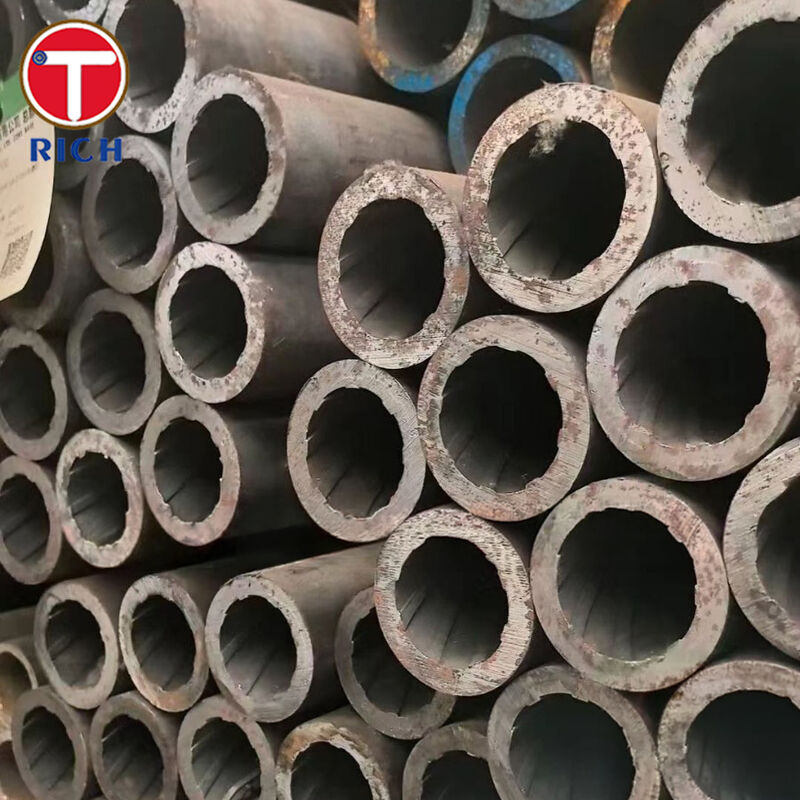

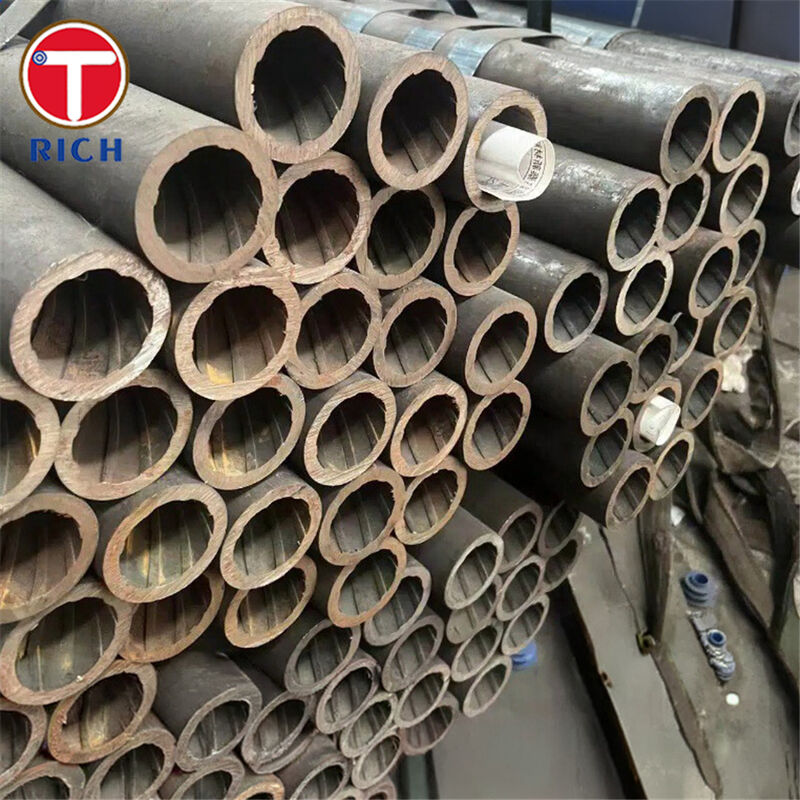

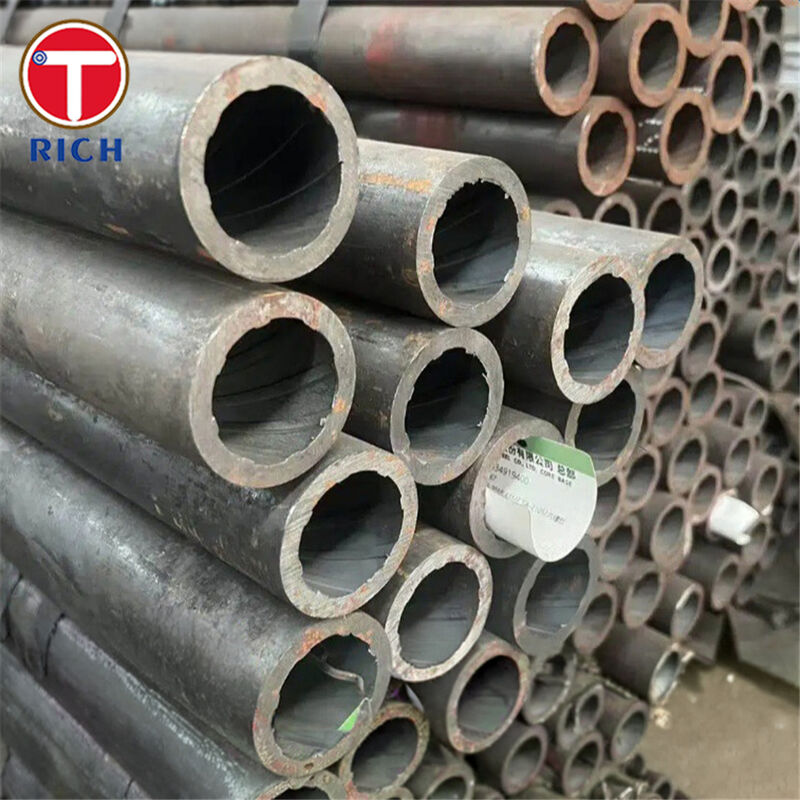

एएसएमई एसए213 ग्रेड टी12 आंतरिक थ्रेड सीमलेस लो-अलॉय हीट एक्सचेंजर ट्यूब क्र-मो डिज़ाइन और 30-325 मिमी ओडी के साथ
उत्पाद का विवरण
आंतरिक थ्रेड हीट एक्सचेंजर ट्यूब
,क्र-मो लो-अलॉय सीमलेस ट्यूब
,30-325 मिमी ओडी एएसएमई एसए213 ट्यूब
एएसएमई SA213 ग्रेड T12 आंतरिक धागा ट्यूब
सामग्री का अवलोकन
ASME SA213 ग्रेड T12 (UNS K11562) एक सीमलेस क्रोमियम ामोलिब्डेनम (Cr-Mo) कम मिश्र धातु स्टील ट्यूब है जो व्यापक रूप से बॉयलर, सुपरहीटर,और हीट एक्सचेंजर सेवा जहां उच्च तापमान शक्ति और दबाव अखंडता की आवश्यकता हैASME SA-213 विनिर्देश इन निर्बाध मिश्र धातु स्टील ट्यूबिंग अनुप्रयोगों के लिए ASTM A213/A213M कोड को अपनाने है।
विनिर्देश
-
उत्पाद का रूप:के साथ निर्बाध ट्यूबआंतरिक थ्रेडिंग(आमतौर पर युग्मन/समारोह के लिए ट्यूब के छोर पर घुमावदार) ।
-
विनिर्माण मार्गःनिर्बाध, आपूर्तिगर्म या ठंडा समाप्तनिर्दिष्ट के रूप में।
-
विशिष्ट आकार सीमा (आमतौर पर एएसटीएम/एएसएमई के तहत आपूर्ति की जाती है):
-
आईडी/ओडी रेंजःसे1/8 इंच (3.2 मिमी) आईडीतक5 इंच (127 मिमी) ओडी(परियोजना पर निर्भर)
-
दीवार की मोटाईः 0.015 ∙0.500 इंच (0.38 ∙12.7 मिमी)
-
-
थ्रेडिंग (अनुकूलित):
-
एनपीटी कॉपर आंतरिक धागातकएएसएमई बी1.20.1(सामान्य रूप से दबाव-टाइट घुमावदार जोड़ों के लिए) अनुरोध पर उपलब्ध गो/नो-गो गेजिंग के साथ।
-
अन्य धागे के रूप (जैसे, बीएसपीटी/आईएसओ) प्रदान किए जा सकते हैं यदि ओपी में निर्दिष्ट है।
-
-
ताप उपचार (गुणवत्ता और आदेश के अनुसार विशिष्ट आपूर्ति स्थितियाँ):पूर्ण या आइसोथर्मल एनील; सामान्यीकरण और टेम्परिंग; या सबक्रिटिकल एनील (आमतौर पर SA213 ट्यूब आपूर्ति के लिए संदर्भित) ।
-
निरीक्षण और परीक्षण (ट्यूब आपूर्ति के लिए विशिष्ट):रासायनिक विश्लेषण, तन्यता और कठोरता परीक्षण, और आयामी/सतह निरीक्षण; अतिरिक्त एनडीटी निर्दिष्ट किया जा सकता है (जैसे, एड्डी करंट/यूटी/हाइड्रो) ।
-
आगे के प्रसंस्करण विकल्प:यू-बेंड, फिनिंग, या अन्य हीट एक्सचेंजर ट्यूब निर्माण ड्राइंग के लिए आपूर्ति की जा सकती है।
प्रमुख विशेषताएं
-
सीआर-एमओ कम मिश्र धातु डिजाइनकई ऊंचे तापमान वाले हीट-ट्रांसफर कार्यों में स्थिर प्रदर्शन का समर्थन करता है।
-
निर्बाध निर्माणदबाव सेवा में वेल्ड सीम से जुड़े जोखिम को कम करता है।
-
आंतरिक धागा विन्यासरखरखाव-केंद्रित डिजाइनों में तेजी से असेंबली/विघटन की अनुमति देता है (जब डिजाइन कोड द्वारा घुमावदार जोड़ों की अनुमति है) ।
-
खरीद के अनुकूल अनुपालनमानक परीक्षण और मार्किंग प्रथाओं के साथ ASME/ASTM ढांचे के तहत।
हमारे फायदे
-
मैं यह कैसे साबित करूं कि यह असली SA213 T12 है, पूरी तरह से एक गर्मी/लॉट तक पता लगाने योग्य है?
हम स्पष्ट ट्यूब मार्किंग, पूर्ण प्रलेखन पैकेज (एमटीसी) और वैकल्पिक सकारात्मक सामग्री पहचान (पीएमआई) और तीसरे पक्ष के निरीक्षण के साथ गर्मी/लॉट ट्रेस करने की सुविधा प्रदान करते हैं।उन परियोजनाओं के लिए जो सामान्य ट्यूबिंग आवश्यकताओं (चिह्नन/परीक्षण/निरीक्षण) का उल्लेख करते हैं, हम उत्पाद विनिर्देशों के साथ-साथ लागू सामान्य आवश्यकताओं के अनुरूप आपूर्ति करते हैं। -
मैं हीट एक्सचेंजर ट्यूब की जल्दी विफलता और अनियोजित बंद होने के जोखिम को कैसे कम करूं?
खरीदार आमतौर पर सतह की स्थिति, आयामी नियंत्रण और एनडीटी प्रभावशीलता पर ध्यान केंद्रित करते हैं क्योंकि ट्यूब विफलता अक्सर स्थानीय क्षति या संक्षारण तंत्र से उत्पन्न होती है।हम बेहतर निरीक्षण योजनाओं का समर्थन करते हैं, सतह जांच, आयामी मानचित्रण) और सामान्य एक्सचेंजर विफलता ड्राइवरों को कम करने के लिए सेवा परिस्थितियों (तापमान, माध्यम, संक्षारण भत्ता) के लिए ग्रेड/तापीय उपचार से मेल खाने में मदद करते हैं। -
क्या आंतरिक धागे विश्वसनीय रूप से सील होंगे, और आप धागे की गुणवत्ता को कैसे नियंत्रित करते हैं?
थ्रेडेड जोड़ों को अक्सर गलत कॉपर / सगाई, खराब गेजिंग अभ्यास, या बार-बार मेकअप क्षति से विफलता होती है। हम मान्यता प्राप्त थ्रेड मानकों (जैसे, एएसएमई बी 1 के अनुसार एनपीटी) के लिए थ्रेड मशीन कर सकते हैं।20.1), गो/नो-गो गेज निरीक्षण लागू करें, और परिवहन क्षति को रोकने के लिए टोपी और पैकेजिंग के साथ धागे की रक्षा करें।
रासायनिक संरचना
| ग्रेड | UNS | सी | हाँ | एमएन | पी | एस | सीआर | मो | नि | एन | वी | एनबी | W | बी |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SA213टी11 | K11597 | 0.05 ₹0.15 | 0.50 ¢ 1.00 | 0.30 ¢ 0.60 | ≤0.025 | ≤0.025 | 1.00 ¥1.50 | 0.44 ¢ 0.65 |
