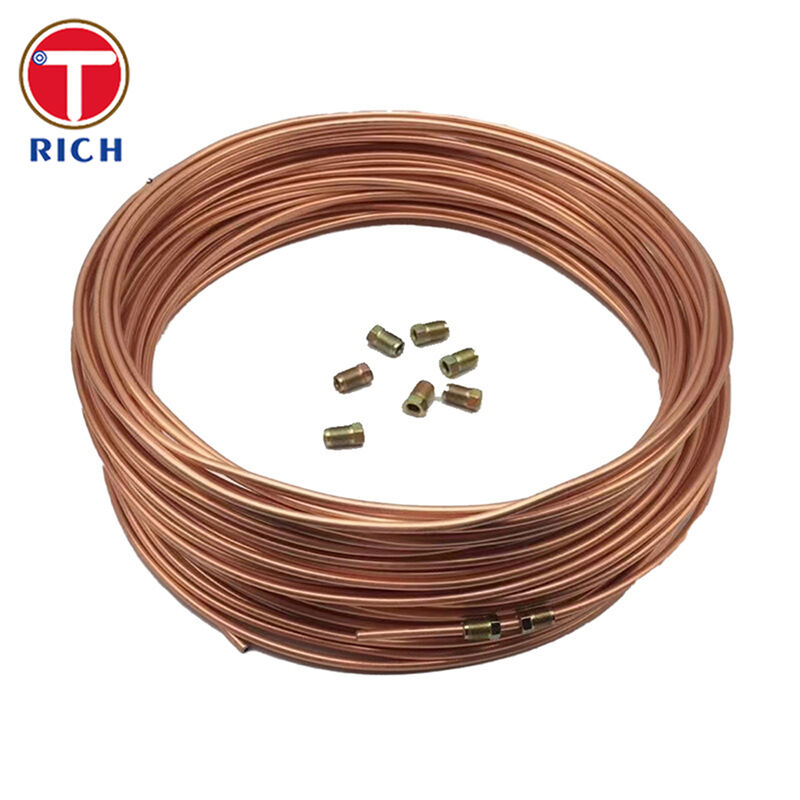

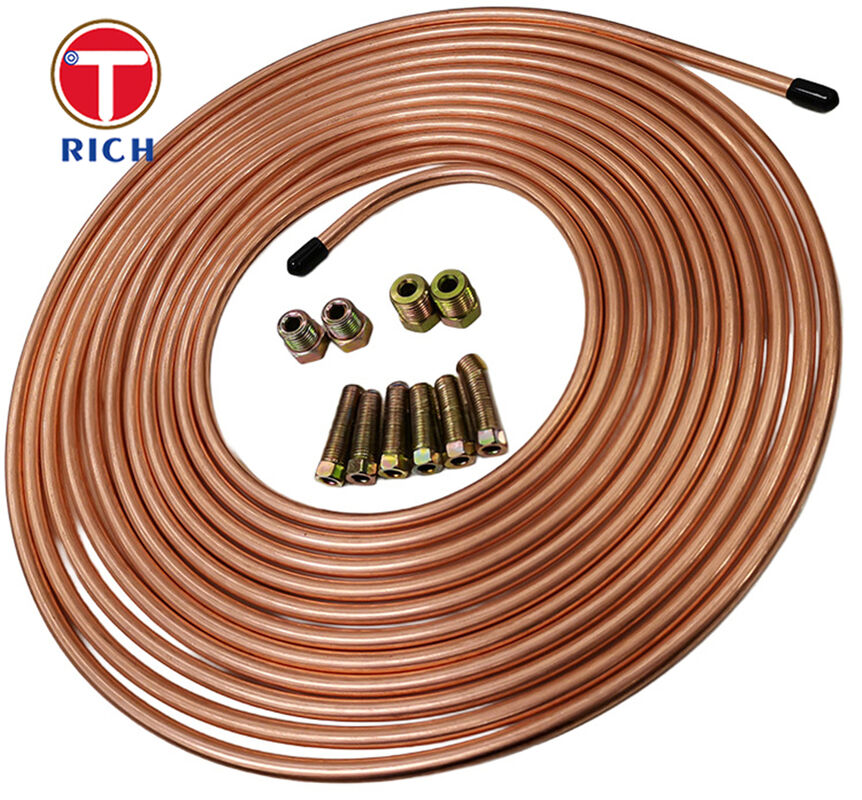

SAE J527 ब्रेकिंग लाइन अनुप्रयोगों के लिए 4.76-12.7 मिमी बाहरी व्यास के साथ कॉपर-प्लेटेड बंडी ट्यूब
उत्पाद का विवरण
SAE J527 बंडी ट्यूब
,कॉपर-प्लेटेड डबल-वॉल कॉपर-ब्रेज़्ड स्टील ट्यूब
,4.76-12.7 मिमी बाहरी व्यास प्रेसिजन स्टील ट्यूब
एसएई जे527 बंडी ट्यूब डबल-लेयर कॉपर-प्लेटेड लो-कार्बन स्टील ट्यूब फॉर ब्रेक लाइन
सामग्री
एसएई जे527 डबल-लेयर कॉपर-प्लेटेड लो-कार्बन स्टील ट्यूब, जिसे आमतौर पर बंडी ट्यूब के नाम से जाना जाता है, एक प्रेसिजन-फॉर्मेड, कॉपर-ब्रेज्ड स्टील ट्यूबिंग उत्पाद है जिसका उपयोग ब्रेक, ईंधन, हाइड्रोलिक और रेफ्रिजरेशन सिस्टम में किया जाता है। एसएई जे527 उन अनुप्रयोगों के लिए ब्रेज्ड डबल-वॉल लो-कार्बन स्टील ट्यूबिंग को कवर करता है जिन्हें विश्वसनीय बेंडिंग, फ्लेरिंग, बीडिंग, फॉर्मिंग और ब्रेजिंग की आवश्यकता होती है, जबकि एएसटीएम ए254 डबल-वॉल कॉपर-ब्रेज्ड स्टील ट्यूबिंग को कवर करता है जो ऑटोमोटिव और रेफ्रिजरेशन सेवा में व्यापक रूप से उपयोग किया जाता है।
विनिर्देश
-
संरचना: डबल-वॉल रोल्ड और कॉपर-ब्रेज्ड लो-कार्बन स्टील ट्यूब
-
बेस सामग्री: कोल्ड-रोल्ड लो-कार्बन कॉपर-कोटेड स्टील स्ट्रिप
-
बाहरी व्यास रेंज: 4.76-12.7 मिमी
-
मुख्य बाहरी व्यास: 4.76, 6.00, 6.35, 8.00, 9.52, 10.00, 12.70 मिमी
-
सामान्य दीवार की मोटाई: 0.50, 0.60, 0.70, 0.80, 1.00, 1.20 मिमी
-
दीवार की मोटाई सहनशीलता: प्रेसिजन उत्पादन में आमतौर पर ±0.05 मिमी के आसपास
-
आपूर्ति की स्थिति: बेंडिंग और सेकेंडरी फॉर्मिंग के लिए पूरी तरह से एनील्ड
-
वैकल्पिक सतह फिनिश: कॉपर-प्लेटेड, जिंक-कोटेड, पीवीएफ-कोटेड, या अन्य जंग-सुरक्षा फिनिश
-

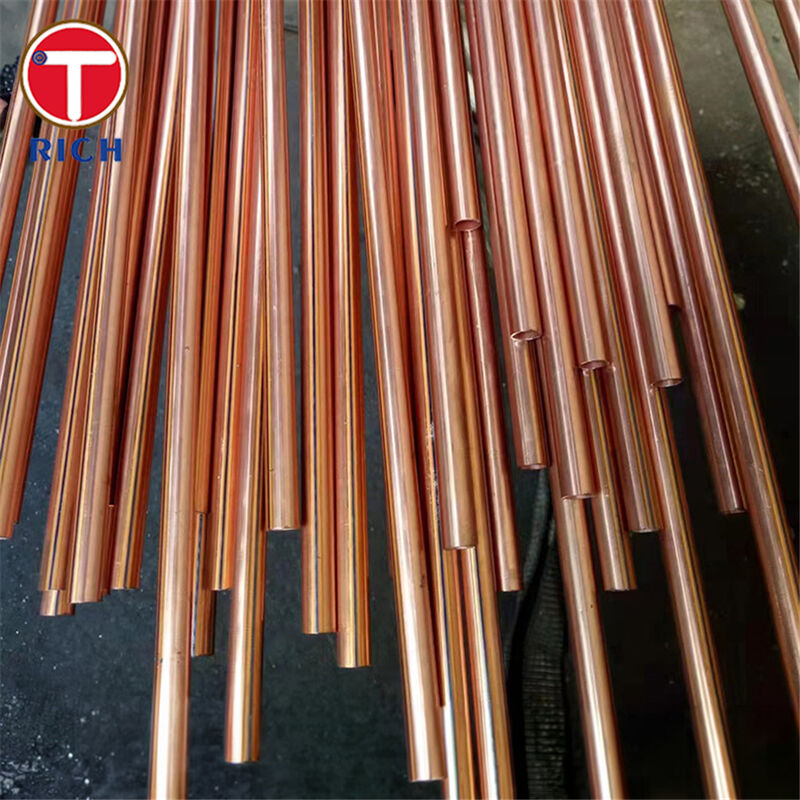

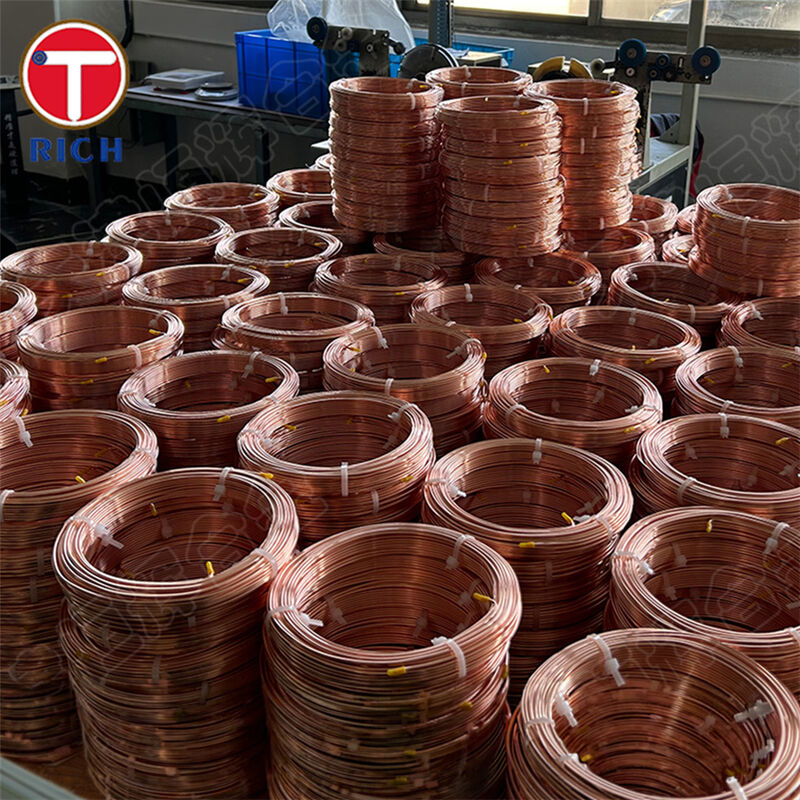

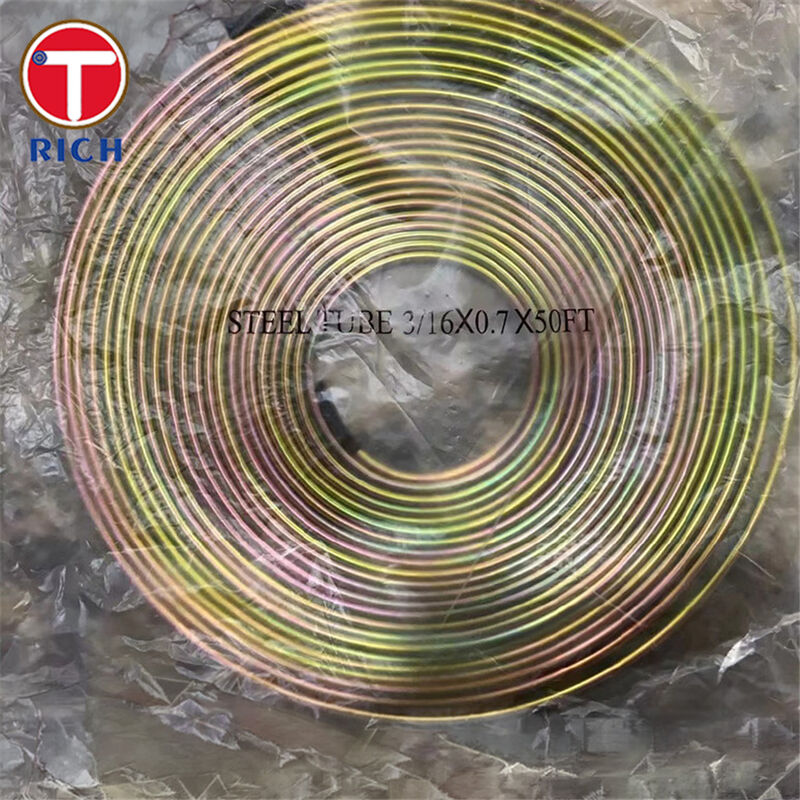

आपूर्ति प्रपत्र: कॉइल, सीधी लंबाई, या कट-टू-लेंथ असेंबली
मुख्य विशेषताएं
-
स्थिर सीलिंग प्रदर्शन और उच्च संरचनात्मक अखंडता के लिए 360° परिधीय ब्रेज्ड बॉन्डिंग
-
साधारण सिंगल-वॉल वेल्डेड ट्यूबिंग की तुलना में उच्च बर्स्ट प्रतिरोध और बेहतर कंपन स्थायित्व के लिए डबल-वॉल निर्माण
-
बहुत साफ आंतरिक सतह, पीपीटी प्रक्रिया विवरण में स्नेहक अवशेष 0.05 ग्राम/वर्ग मीटर से नीचे नियंत्रित
-
प्रेसिजन असेंबली के लिए उच्च आयामी सटीकता और अच्छी समरूपता
-
ब्रेक-लाइन रूटिंग में उत्कृष्ट बेंडिबिलिटी, फ्लेरिबिलिटी और फॉर्मेबिलिटी के लिए पूर्ण एनीलिंग
हमारे फायदे
-
ब्रेक-लाइन सेवा के लिए सुरक्षित सीलिंग
छिपे हुए रिसाव बिंदु। यह ट्यूब हाइड्रोलिक ब्रेक अनुप्रयोगों में दीवार की अखंडता और सीलिंग विश्वसनीयता में सुधार के लिए एक साधारण एकल सीम के बजाय पूर्ण परिधीय तांबे के ब्रेजिंग के साथ डबल-वॉल रोल्ड संरचना का उपयोग करती है। -
जटिल चेसिस लेआउट में आसान स्थापना
चाहे ट्यूब बेंडिंग और फ्लेरिंग के दौरान टूटेगी या झुर्रीदार होगी। पूरी तरह से एनील्ड स्थिति, कम-कार्बन सब्सट्रेट, और फॉर्मेबिलिटी-केंद्रित एसएई जे527 दायरा इसे अच्छी प्रसंस्करण प्रदर्शन बनाए रखते हुए तंग स्थापना स्थानों के माध्यम से रूटिंग के लिए उपयुक्त बनाता है। -
स्वच्छ और अधिक टिकाऊ द्रव वितरण
ब्रेक, ईंधन और हाइड्रोलिक लाइनों के लिए, आंतरिक स्वच्छता और जंग नियंत्रण ताकत जितना ही महत्वपूर्ण है। पीपीटी आंतरिक-सतह अवशेषों को 0.05 ग्राम/वर्ग मीटर से नीचे निर्दिष्ट करता है, और बेहतर अंडरबॉडी जंग प्रतिरोध के लिए ट्यूब को जिंक, पीवीएफ, या समान सुरक्षात्मक कोटिंग्स के साथ आपूर्ति की जा सकती है।
रासायनिक संरचना
| संदर्भ ग्रेड | मानक संदर्भ | सी (%) | एमएन (%) | पी (%) | एस (%) | एसआई (%) |
|---|---|---|---|---|---|---|
| डीसी01 | एन 10130 | ≤0.12 | ≤0.60 | ≤0.045 | ≤0.045 | — |
| डीसी03 | एन 10130 | ≤0.10 | ≤0.45 | ≤0.035 | ≤0.035 | — |
| 10# | जीबी/टी 699 | 0.07-0.13 | 0.35-0.65 | ≤0.035 | ≤0.035 | 0.17-0.37 |
| एसएई 1008 | एसएई/एआईएसआई संदर्भ | ≤0.10 | 0.30-0.50 | ≤0.04 | ≤0.05 | — |
| एसएई 1010 | एसएई/एआईएसआई संदर्भ | 0.08-0.13 | 0.30-0.60 | ≤0.04 | ≤0.05 | — |
यांत्रिक गुण
| संदर्भ ग्रेड | तन्य शक्ति (एमपीए) | उपज शक्ति (एमपीए) | दीर्घीकरण (%) | कठोरता |
|---|---|---|---|---|
| डीसी01 | 270-410 | ≥280 | ≥28 | एचवी 105 |
| डीसी03 | 270-370 | ≥240 | ≥34 | एचवी 100 |
| 10# | ≥335 | ≥205 | ≥31 | ≤137 एचबी |
| एसएई 1008 | 300-360 | 180-300 | 20 | एचबी 95 |
| एसएई 1010 | 365 | 305 | 20 | एचबी 105 |
मानक
-
एसएई: एसएई जे527 — ब्रेज्ड डबल-वॉल लो-कार्बन स्टील ट्यूबिंग ऑटोमोटिव, रेफ्रिजरेशन, हाइड्रोलिक और संबंधित अनुप्रयोगों के लिए जिन्हें बेंडिंग, फ्लेरिंग, बीडिंग, फॉर्मिंग और ब्रेजिंग की आवश्यकता होती है।
-
एएसटीएम: एएसटीएम ए254/ए254एम — डबल-वॉल कॉपर-ब्रेज्ड स्टील ट्यूबिंग ईंधन लाइनों, ब्रेक लाइनों, तेल लाइनों और हीटिंग/कूलिंग सेवा के लिए।
-
एन / डीआईएन: डीआईएन 74234 — हाइड्रोलिक ब्रेकिंग सिस्टम के लिए ब्रेक पाइप और फ्लेयर्स; ब्रेक-पाइप सेवा के लिए आयाम, सामग्री और आवश्यकताओं को कवर करता है।
-
जेएएसओ / जापानी ऑटोमोटिव संदर्भ: जेएएसओ एम101:2022 — ब्रेक, ईंधन और स्नेहन उद्देश्यों के लिए उपयोग की जाने वाली ऑटोमोबाइल ट्यूबिंग के लिए धातु पाइप।
-
जीबी: जीबी/टी 34020.2-2017 — ऑटोमोटिव ट्यूबिंग सिस्टम के लिए डबल-वॉल कॉपर-ब्रेज्ड स्टील ट्यूब, जिसमें आयाम, सहनशीलता, तकनीकी आवश्यकताएं, परीक्षण विधियां और निरीक्षण नियम शामिल हैं।
-
गोस्ट: गोस्ट 11249-80 — हाइड्रोलिक सिस्टम, ऑटोमोबाइल और घरेलू रेफ्रिजरेशन सेवा के लिए स्टील रोल्ड-अप सोल्डर डबल-लेयर ट्यूब।
अनुप्रयोग क्षेत्र
इस उत्पाद का मुख्य रूप से उपयोग किया जाता हैऑटोमोटिव ब्रेक सिस्टम, ईंधन और हाइड्रोलिक ट्यूबिंग सिस्टम, रेफ्रिजरेशन उपकरण, और कॉम्पैक्ट हीट-ट्रांसफर असेंबलीजहां दबाव प्रतिरोध, साफ आंतरिक सतह, अच्छी बेंडिबिलिटी और स्थिर आयामी नियंत्रण की आवश्यकता होती है।
-
ब्रेक लाइनें: मास्टर सिलेंडर, एबीएस यूनिट और व्हील-एंड ब्रेकिंग असेंबली के बीच हाइड्रोलिक ब्रेक पाइप
-
ईंधन लाइनें: अच्छी सीलिंग और आंतरिक स्वच्छता के साथ कम दबाव वाली ईंधन वितरण ट्यूबिंग
-
हाइड्रोलिक लाइनें: पावर स्टीयरिंग, ट्रांसमिशन, और मध्यम दबाव द्रव हस्तांतरण सर्किट
-
रेफ्रिजरेशन ट्यूबिंग: कंडेनसर, इवेपोरेटर, एंटी-कंडेनसेशन लूप, और एयर-कंडीशनिंग कनेक्टर ट्यूब
-
औद्योगिक उपकरण: हाइड्रोलिक उपकरण, इंजीनियरिंग मशीनरी, और कंपन प्रतिरोध और कॉम्पैक्ट रूटिंग की आवश्यकता वाले हीटर असेंबली
