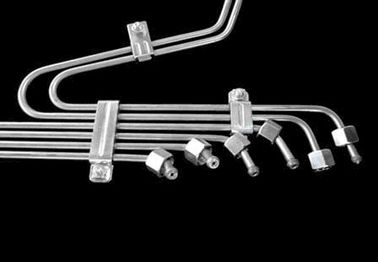

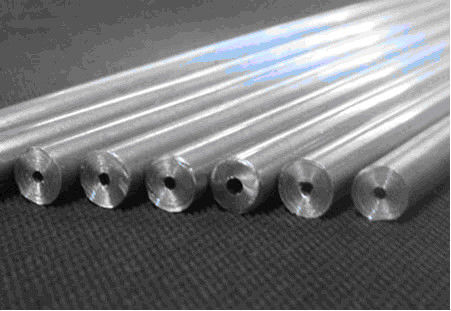

उच्च दबाव ईंधन इंजेक्शन के लिए तेल हाइड्रोलिक सिलेंडर ट्यूब आईएसओ 8535
उत्पाद का विवरण
honed hydraulic cylinder tubing
,honed hydraulic cylinder tube
ईंधन इंजेक्शन के लिए ISO8535 उच्च दबाव तेल हाइड्रोलिक सिलेंडर ट्यूब
दीवार की मोटाई 1-12.5 मिमी
व्यास4-30 मिमी
लंबाई 5-6 मीटर अनुरोध पर

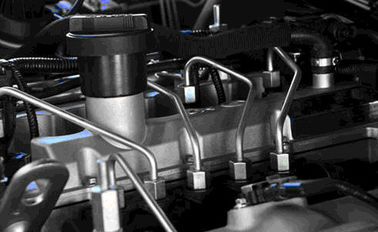

आवेदन:डीजल (संपीड़न-इग्निशन) इंजन
उत्पादन विधि: गैर मिश्रित गुणवत्ता वाले इस्पात या इस्पात बनाने की प्रक्रिया द्वारा निर्मित एक समकक्ष इस्पात से निर्मित किया जाएगा जो एक बहुत ही समरूप संरचना सुनिश्चित करता है।
ट्यूब के अंतिम कटौती के बाद निर्दिष्ट यांत्रिक गुणों को प्राप्त करने के लिए उपचार किया जाना चाहिए। कृपया सलाह दें।
विशेषताएंःसटीकता, चिकनी खत्म, स्वच्छता, उच्च यांत्रिक गुण।
वितरण की शर्त: एनबीके/जीबीके.
बाहरी सतह की स्थिति
0नहीं
1:बाहरी सतह जैसा कि संसाधित किया गया है, बिना किसी अतिरिक्त परिष्करण के। नियंत्रित वायुमंडल में एनीमल या सामान्यीकृत ट्यूबों का रंग बदल सकता है, लेकिन ढीले पैमाने से मुक्त होना चाहिए।
2जस्ता इलेक्ट्रोप्लाटेड एक कोटिंग परत की मोटाई कम से कम 8μm और एक अतिरिक्त रंगहीन क्रोमेटिंग के साथअ
3जस्ता इलेक्ट्रोप्लाटेड एक कोटिंग परत मोटाई के साथ 8μm कम से कम और एक अतिरिक्त पीले chromating
45,6,7,8 आगे के आवेदन के लिए आरक्षित
9 जैसा कि सहमति के अधीन निर्दिष्ट है
A: ISO2080 और ISO4520 में वर्णित रूप से क्रोमिंग
विशेषताः
यांत्रिक गुण
| कोड | तन्य शक्ति Rm N/mm2मिन | सबूत की ताकत आरपी0.2 एन/मिमी2मिन | लम्बाई ए5 % | कठोरता एचवी अधिकतम |
| 1 | 310 | 205 | 30 | 115 |
| 2 | 360 | 220 | 23 | 150 |
| 3 | 490 | 335 | 22 | 194 |
| 4 | 600 | 430 | 15 | 280 |
| नोटः यांत्रिक गुण तब लागू होते हैं जब ट्यूबों को ISO6507-1 और ISo6892-1 के अनुसार परीक्षण किया जाता है। | ||||
सहिष्णुता है
आंतरिक व्यास, डी
d≤4mm:±0.05mm वर्ग2 के लिए (डीजल (संपीड़न-इग्निशन) इंजन के लिए)
वर्ग 1 के लिए ±0.025 मिमी (ईंधन इंजेक्शन पंप परीक्षण के लिए)
d>4mm:±0.10mm
बाहरी व्यास, डी
D<8mm:±0.06mm
D≥8mm: ±0.10mm
वर्ग 1 और वर्ग 2 के लिए कृपया ऊपर स्पष्टीकरण देखें।
पाइप के बाहरी व्यास के आंतरिक व्यास के सापेक्ष समकक्षता का अधिकतम मूल्य दीवार की मोटाई के आनुपातिक होना चाहिए, जैसा कि चित्र 1 में दिखाया गया है।
विनियामक संदर्भ: आईएसओ404 इस्पात और इस्पात उत्पाद सामान्य तकनीकी आपूर्ति आवश्यकताएं।
आईएसओ 6507-1 धातु सामग्रीVickers कठोरता परीक्षण भाग 1: परीक्षण विधि
आईएसओ 6892-1 धातु सामग्री ड़्रेसल परीक्षण ढ़ेर1:कमरे के तापमान पर परीक्षण विधि
आईएसओ 12345 डीजल इंजन ईंधन इंजेक्शन उपकरण की स्वच्छता का मूल्यांकन
-
