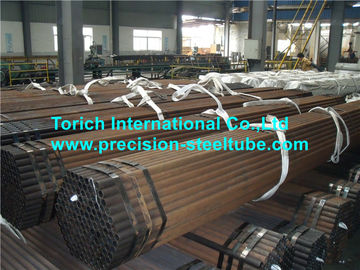

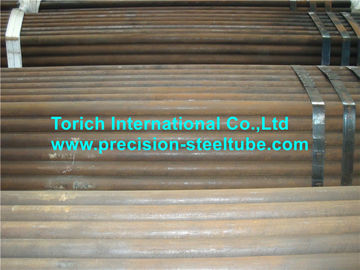

स्टील ग्रेड 25 स्ट्रक्चरल स्टील ट्यूबिंग हॉट रोल्ड / कोल्ड ड्रॉ 16 मिमी - 30 मिमी
उत्पाद का विवरण
structural steel tubing
,cold formed steel tube
GB/T8162 स्टील ग्रेड 20 45 Q345 20Cr 40Cr 20CrMo 30-35CrMo 42CrM के साथ स्ट्रक्चरल सीमलेस स्टील ट्यूब
ताप उपचार:गर्म लुढ़का हुआ और ठंडा खींचा हुआ
ओडी और डब्ल्यूटी की सहिष्णुताः
ओडी सहिष्णुताः
| उत्पादन विधि | ओडी सहिष्णुता |
| गर्म लुढ़काव (एक्सट्रूज़न) | ±1% या ±0.50 मिमी |
| ठंडा खींचा ((ठंडा लुढ़का हुआ) | ± 1% या ±0.30 मिमी |
दीवार मोटाई के लिए सहिष्णुताः
1गर्म रोलिंग स्टील ट्यूब की दीवार मोटाई सहिष्णुताः
| उत्पादन विधि | ओडी (डीएन) | WT/OD | सहिष्णुता |
| एक्सट्रूडेड ट्यूब | ≤102 | / | ±12.5% या ±0.40 मिमी |
| >102 | ≤0.05 | ±15% या ±0.40 मिमी | |
| >0.05-0.10 | ±12.5% या ±0.40 मिमी | ||
| >0.10 | +12.5% -10% | ||
| गर्मी विस्तार स्टील ट्यूब | / | ±15% | |
2.कोल्ड ड्रॉ ((कोल्ड रोल्ड) स्टील ट्यूब की दीवार मोटाई सहिष्णुताः
| उत्पादन विधि | WT | सहिष्णुता |
| ठंडे ढंग से खींचा गया (Cold Rolled) स्टील ट्यूब | ≤3 | +15%/-10% या ±0.40 मिमी |
| >3 | +12.5% -10% |
झुकने की सहिष्णुता:
WT≤15mm, झुकना≤1.5mm/m
WT>15mm~30mm, झुकना≤2.0mm/m
WT>30mm/OD≥351mm, झुकना≤3.0mm/m
अंडाकारता और दीवार असमानता:
अंडाकार और दीवार असमानता ओडी और दीवार मोटाई का 80% से अधिक नहीं होना चाहिए। (या ग्राहक के अनुरोध के अनुसार)
यांत्रिक गुण
| स्टील ग्रेड | तन्य शक्ति आरएम N/mm2 ((MPa) | उपज शक्ति Rp0.2 N/mm2 ((MPa) | लम्बाई % | |||
| दीवार की मोटाई | ||||||
| ≤16 मिमी | >16~30 मिमी | >30 मिमी | ||||
| 10 | ≥335 | ≥205 | ≥195 | ≥185 | ≥24 | |
| 15 | ≥375 | ≥ 225 | ≥215 | ≥205 | ≥22 | |
| 20 | ≥410 | ≥245 | ≥235 | ≥ 225 | ≥20 | |
| 25 | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥18 | |
| 35 | ≥510 | ≥305 | ≥295 | ≥285 | ≥17 | |
| 45 | ≥590 | ≥335 | ≥325 | ≥315 | ≥14 | |
| 20Mn | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥20 | |
| 25Mn | ≥490 | ≥295 | ≥285 | ≥ 275 | ≥18 | |
| Q235 | ए | 375 से 500 | ≥235 | ≥ 225 | ≥215 | ≥25 |
| बी | ||||||
| सी | ||||||
| D | ||||||
| Q275 | ए | 415 से 540 | ≥ 275 | ≥265 | ≥255 | ≥22 |
| बी | ||||||
| सी | ||||||
| D | ||||||
| Q295 | ए | 390~570 | ≥295 | ≥ 275 | ≥255 | ≥22 |
| बी | ||||||
| Q345 | ए | 470 ~ 630 | ≥ 345 | ≥325 | ≥295 | ≥20 |
| बी | ||||||
| सी | ≥21 | |||||
| D | ||||||
| ई | ||||||
| Q390 | ए | 490 से 650 | ≥390 | ≥370 | ≥ 350 | ≥18 |
| बी | ||||||
| सी | ≥ 19 | |||||
| D | ||||||
| ई | ||||||
| Q420 | ए | 520 से 680 | ≥420 | ≥400 | ≥380 | ≥18 |
| बी | ||||||
| सी | ≥ 19 | |||||
| D | ||||||
| ई | ||||||
| Q460 | सी | 550-720 | ≥460 | ≥440 | ≥420 | ≥17 |
| D | ||||||
| ई | ||||||
परीक्षणः
- झुकने का परीक्षण
- कठोरता परीक्षण
- प्रभाव परीक्षण
- निचोड़ परीक्षण
- विनाशकारी परीक्षण
संदर्भ मानक:
जीबी/टी 222 स्टील उत्पादों के लिए रासायनिक संरचना की सहिष्णुता।
जीबी/टी 223.3 स्टील और मिश्र धातु स्टील के लिए रासायनिक विश्लेषण विधि। फास्फोरस सामग्री के निर्धारण के लिए दो एंटीपाइरीन मीथेन फॉस्फोमोलिब्डेट गुरुत्वाकर्षण विधि।
जीबी/टी 223.5 स्टील और मिश्र धातु स्टील के लिए रासायनिक विश्लेषण विधि। अम्ल में घुलनशील सिलिकॉन सामग्री का कम सिलिकॉन मोलिब्डेट स्पेक्ट्रोफोटोमेट्रिक निर्धारण।
जीबी/टी 223.8 इस्पात और मिश्र धातु इस्पात के लिए रासायनिक विश्लेषण विधि। सोडियम क्लोराइड अलग एल्यूमीनियम सामग्री का निर्धारण - ईडीटीए आयतन विधि।
जीबी/टी 223.9 स्टील और मिश्र धातु स्टील के लिए एल्यूमीनियम सामग्री का निर्धारण। क्रोमियम एज़्यूर एस स्पेक्ट्रोफोटोमेट्री।
जीबी/टी 223.11 स्टील और मिश्र धातु स्टील के लिए रासायनिक विश्लेषण विधि। क्रोम सामग्री का निर्धारण अमोनियम पर्सल्फेट ऑक्सीकरण वॉल्यूमेट्रिक विधि।
जीबी/टी 223.12 स्टील और मिश्र धातु स्टील के लिए रासायनिक विश्लेषण विधि। क्रोमियम सामग्री डिफेनिल हाइड्राज़ीन का स्पेक्ट्रोफोटोमेट्रिक निर्धारण - सोडियम कार्बोनेट का पृथक्करण।
जीबी/टी 223.13 स्टील और मिश्र धातु स्टील के लिए रासायनिक विश्लेषण विधि। वानाडियम सामग्री का निर्धारण।
जीबी/टी 223.14 स्टील और मिश्र धातु स्टील के लिए रासायनिक विश्लेषण विधि। टैंटलम निष्कर्षण अभिकर्मक वैनाडियम सामग्री का स्पेक्ट्रोफोटोमेट्रिक निर्धारण।
जीबी/टी 223.16 स्टील और मिश्र धातु स्टील के लिए रासायनिक विश्लेषण विधि। टाइटेनियम सामग्री क्रोमोट्रोपिक एसिड का स्पेक्ट्रोफोटोमेट्रिक निर्धारण।
जीबी/टी 223.18 स्टील और मिश्र धातु स्टील के लिए रासायनिक विश्लेषण विधि। सोडियम थिओसल्फेट और पृथक्करण - तांबे की सामग्री का आयोडोमेट्री निर्धारण।
जीबी/टी 228 कमरे के तापमान पर धातु सामग्री तन्यता परीक्षण विधि (जीबी/टी 228-2002, बराबर आईएसओ 6892:1998)
जीबी/टी 229 धातु चार्पी पेंडुलम प्रभाव परीक्षण विधि (जीबी/टी 229-2007, आईएसओ 148-1:2006, एमओडी)
जीबी/टी 231.1 ब्रिनेल कठोरता परीक्षण भाग 1: परीक्षण विधि (जीबी/टी 231.1-2002, आईएसओ 6506-1:1999, EQV)
जीबी/टी 244 धातु पाइप झुकने परीक्षण विधि (जीबी/टी 244-2008, आईएसओ 8491:1996, आईडीटी)
जीबी/टी 246 धातु ट्यूब को समतल करने के लिए परीक्षण विधियाँ (जीबी/टी 246-2007, आईएसओ 8492:1998, आईडीटी)
GB/T 699 अच्छी गुणवत्ता में कार्बन स्टील संरचना।
GB/T 1591 उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील
GB/T 1591 उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील
-
