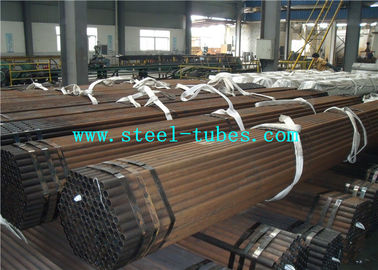

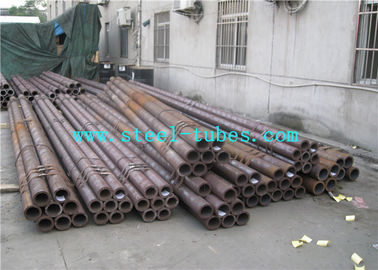

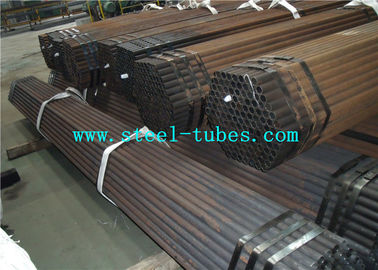

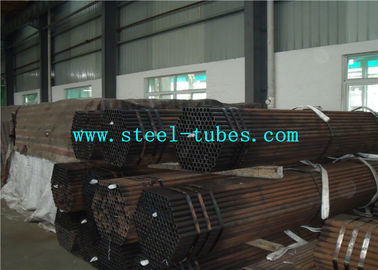

तरल परिवहन के लिए हॉट - रोल्ड सीमलेस स्टील ट्यूब 10 # / 20 # / Q295
उत्पाद का विवरण
cold formed steel tube
,structural steel square tubing
GB/T8163 तरल पदार्थ परिवहन के लिए निर्बाध स्टील ट्यूब 20 Q345
स्टील ग्रेडः10#/20#/Q295/Q345/Q390/Q420/Q460
सीमलेस स्टील ट्यूब का उपयोगःतरल पदार्थ के परिवहन के लिए
उत्पादन विधि:गर्म लुढ़का हुआ/ठंडा खींचा हुआ/ठंडा लुढ़का हुआ)
अनुमेय सहिष्णुता:
बाहरी व्यास और दीवार मोटाई की अनुमेय सहिष्णुता (मिमी)
| स्टील ट्यूब का प्रकार | स्टील ट्यूब का आयाम | अनुमेय सहिष्णुता | ||
| मध्यम वर्ग | उच्च वर्ग | |||
| गर्म लुढ़का हुआ (बाहर निकाला और विस्तारित) ट्यूब | बाहरी व्यास D | सभी | ± 1% (मिनट +/-0.50) | - |
| दीवार की मोटाई | सभी | +15%/-12.5% (मिनट +4.5/-4.0) | - | |
| ठंडे ढंग से खींचे गए (ठंडे ढंग से लुढ़काए गए) ट्यूब | बाहरी व्यास D | 6~10 | ±0.2 | ±0.15 |
| >10~30 | ±0.40 | ±0.20 | ||
| >30~50 | ±0.45 | ±0.30 | ||
| >50 | ± 1% | ±0.8% | ||
| दीवार की मोटाई | ≤ 1 | ±0.15 | ±0.12 | |
| >1~3 | +15% -10% | +12.5% -10% | ||
| >3 | +12.5% -10% | ±10% | ||
| नोटःबाहरी व्यास 35 मिमी के गर्म-विस्तारित ट्यूबों के लिए, दीवार मोटाई की अनुमेय सहिष्णुता ± 18% है। | ||||
तकनीकी विनिर्देशों:
स्टील ट्यूब ग्रेड 10, 20, Q205, Q345 स्टील से बने होते हैं।
अन्य ग्रेड के स्टील ट्यूबों का उत्पादन ग्राहक की आवश्यकता के अनुसार और ग्राहक और आपूर्तिकर्ता के बीच आपसी चर्चा के माध्यम से किया जा सकता है।
विनिर्माण विधि:
गर्म लुढ़का हुआ (एक्सट्रूडेड और विस्तारित) और ठंडा खींचा हुआ (ठंडा लुढ़का हुआ)
स्टील का निर्माण विद्युत भट्ठी, मार्टिन भट्ठी या ऑक्सीजन कनवर्टर द्वारा किया जाएगा। जब ग्राहक ने विनिर्माण की एक निश्चित विधि निर्दिष्ट की है, तो यह अनुबंध में इंगित किया जाएगा।
इस्पात ट्यूबों को गर्म-वाल्व्ड (एक्सट्रूडेड और विस्तारित) और ठंडे खींचने (ठंडे-वाल्व्ड) सीमलेस प्रक्रिया द्वारा निर्मित किया जाना चाहिए। जब ग्राहक ने विनिर्माण की एक निश्चित विधि निर्दिष्ट की है,यह अनुबंध में दर्शाया जाएगा.
वितरण की स्थितिः
गर्म लुढ़का हुआ (बाहर निकाला और विस्तारित) स्टील ट्यूब गर्म लुढ़का हुआ या गर्मी से इलाज की स्थिति में दिया जाता है जबकि ठंडा खींचा (लुढ़का हुआ) स्टील ट्यूब गर्मी से इलाज की स्थिति में दिया जाता है।
यांत्रिक गुण:
स्टील ट्यूबों के अनुदैर्ध्य यांत्रिक गुण
| नहीं। | स्टील ग्रेड | तन्य शक्ति (Mpa) | उपज बिंदु ((Mpa) | टूटने के बाद लम्बाई ((%) | |
| s<=16 | s>16 | ||||
| कम से कम | |||||
| 1 | 10 | 335 से 475 | 205 | 195 | 24 |
| 2 | 20 | 410~550 | 245 | 235 | 20 |
| 3 | Q295 | 430 से 610 | 295 | 285 | 22 |
| 4 | Q345 | ४९०-६६५ | 325 | 315 | 21 |
प्रक्रिया परीक्षणः
सपाट होने का परीक्षण
विस्तार परीक्षण
झुकने का परीक्षण
हाइड्रोस्टैटिक दबाव परीक्षण
सतह की गुणवत्ता:
कोई भी दरार, तह, रोल्ड स्क्रैप, पृथक्करण परत और क्रस्ट मौजूद नहीं होने की अनुमति है।इन दोषों को पूरी तरह से हटा दिया जाना चाहिए और हटाने की गहराई nominal wall thickness की नकारात्मक सहिष्णुता से अधिक नहीं होनी चाहिए.
-
