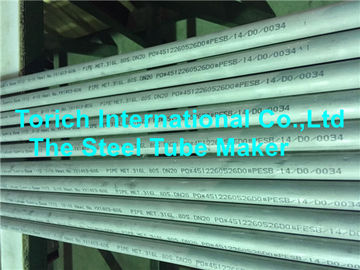

तरल पाइपलाइन के लिए पॉलिश निर्बाध स्टेनलेस स्टील पाइप 0Cr18Ni9 1Cr18Ni9Ti
उत्पाद का विवरण
स्टेनलेस स्टील के दौर ट्यूब
,large diameter stainless steel tube
तरल पाइपलाइन के लिए पॉलिश सीमलेस स्टेनलेस स्टील पाइप 0Cr18Ni9 1Cr18Ni9Ti
स्टेनलेस स्टील सीमलेस पाइप्स फॉर फ्लूइड ट्रांसपोर्ट, चीनी राष्ट्रीय मानक GB/T 14976-94 के अनुसार निर्मित।
जीबी/टी 14976-94 स्टेनलेस स्टील के निर्बाध पाइपों के लिए लागू मानक है जो गर्म-लपेटे (बाहर निकाले और विस्तारित) या ठंडे-लपेटे (ठंडे-लपेटे) द्वारा निर्मित होते हैं और द्रव परिवहन के लिए उपयोग किए जाते हैं।
इस्पात पाइप दो श्रेणियों में आते हैं, अर्थात् गर्म लुढ़का हुआ (विसारित और विस्तारित) इस्पात पाइप और ठंडे खींच (ठंडे लुढ़का हुआ) इस्पात पाइप।
GB/T14976-1994 तरल सेवाओं के लिए निर्बाध स्टेनलेस स्टील पाइप
0Cr13 0Cr18Ni9 1Cr18Ni9Ti 0Cr17Ni12Mo2
आवेदनःद्रव परिवहन के लिए
उत्पादन विधि:गर्म-वाल्व्ड (एक्सट्रूडेड और विस्तारित) या ठंडा-लगाया (ठंडे-वाल्व्ड)
सामग्रीः0Cr13, 0Cr18Ni9, 1Cr18Ni9Ti, 0Cr17Ni12Mo2, 0Cr18Ni12Mo2Ti और इसी तरह
लम्बाईः
स्टील पाइपों की सामान्य लंबाई निम्नानुसार है:
गर्म लुढ़का हुआ (एक्सट्रूडेड और विस्तारित) स्टील पाइप: 2 ~ 12m
ठंडे ढंग से खींचे गए (ठंडे ढंग से लुढ़के हुए) स्टील के पाइप: 2 ~ 8 मीटर
ओ.डी ≤ 10 मिमी के साथ ठंडे खींच (ठंडे लुढ़का हुआ) स्टील पाइपों के लिए दी जाने वाली लंबाई 1 मीटर से कम नहीं होनी चाहिए।
झुकने की सहिष्णुता:
दीवार की मोटाई < 15 मिमी, झुकने ≤ 1.5 मिमी/मीटर
दीवार की मोटाई ≥15 मिमी, झुकने ≤ 2.0 मिमी/मीटर
गर्म विस्तारित पाइप, झुकने ≤ 3.0 मिमी/मीटर
छोरों का आकारः
पाइपों के दोनों छोरों को चौकोर रूप से काट दिया जाना चाहिए और छोरों से बर्स हटा दिए जाने चाहिए।
रासायनिक संरचनाएं:
| स्टील ग्रेड | रासायनिक संरचनाएँ ((%) | |||||||||
| सी | हाँ | एमएन | पी | एस | नि | सीआर | मो | टि | अन्य | |
| 0Cr18Ni9 | ≤0.07 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00-11.00 | 17.00-19.00 | / | / | / |
| 00Cr19Ni10 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00-12.00 | 18.00-20.00 | / | / | / |
| 0Cr23Ni13 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 12.00-15.00 | 22.00-24.00 | / | / | / |
| 0Cr25Ni20 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 19.00-22.00 | 24.00-26.00 | / | 5C%~0.07 | / |
| 0Cr18Ni10Ti | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 9.00-12.00 | 17.00-19.00/ | / | ≥5C% | / |
| 0Cr18Ni11Nb | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 9.00-13.00 | 17.00-19.00 | / | / | Nb≥10C% |
| 0Cr17Ni12Mo2 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 10.00-14.00 | 16.00-18.50 | 2.00-3.00 | / | / |
| 00Cr17Ni14Mo2 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 12.00-15.00 | 16.00-18.00 | 2.00-3.00 | / | / |
| 0Cr19Ni13Mo3 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | / | / |
| 00Cr19Ni13Mo3 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | / | / |
| 0Cr18Ni12Mo2Ti | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 11.00-14.00 | 16.00-19.00 | 1.80-2.50 | 5C%~0.07 | / |
| 1Cr18Ni12Mo2Ti | ≤0.12 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 11.00-14.00 | 16.00-19.00 | 1.80-2.50 | 5 ((C%-0.02) -0.80 | / |
| 0Cr18Ni12Mo3Ti | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 11.00-14.00 | 16.00-19.00 | 2.50-3.50 | 5C%~0.07 | / |
| 1Cr18Ni12Mo3Ti | ≤0.1 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 11.00-14.00 | 16.00-19.00 | 2.50-3.50 | 5 ((C%-0.02) -0.80 | / |
| 0Cr18Ni12Mo2Cu2 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 11.00-14.00 | 17.00-19.00 | 1.20-2.75 | / | / |
| 00Cr18Ni14Mo2Cu2 | ≤0.030 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 12.00-16.00 | 17.00-19.00 | 1.20-2.75 | / | 1.00 ~ 2.50 |
| 1Cr18Ni9Ti | ≤0.12 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 8.00-11.00 | 17.00-16.00 | / | 5 ((C%-0.02) -0.80 | 1.00 ~ 2.50 |
| 0Cr13 | ≤0.08 | ≤0.60 | ≤0.80 | ≤0.035 | ≤0.030 | ≤0.60. | 12.00-14.00 | / | / | / |
| 0Cr26Ni5Mo2 | ≤0.08 | ≤1.00 | ≤1.50 | ≤0.035 | ≤0.030 | 3.00-6.00 | 23.00-28.00 | 1.00-3.00 | / | / |
विनिर्माण प्रक्रिया:
- इस्पात की धातुकर्म प्रक्रिया
स्टील को आर्क फर्नेस का उपयोग करके पिघलाया जाना चाहिए।
आपूर्तिकर्ता और ग्राहक के बीच समझौते के बाद स्टील को पिघलने के लिए अन्य प्रसंस्कृत का उपयोग करना संभव है।
- स्टील पाइप के लिए निर्माण प्रक्रियाएं
इस्पात पाइप गर्म रोलिंग (एक्सट्रूडिंग और विस्तार) या ठंड खींचने (ठंडे रोलिंग) प्रक्रियाओं का उपयोग करके निर्मित किया जाना चाहिए। यदि ग्राहक द्वारा एक विशेष निर्माण प्रक्रिया का अनुरोध किया जाता है,यह अनुबंध में निर्दिष्ट किया जाएगा.
वितरण की शर्त:
इस्पात पाइपों को निर्माता में गर्मी उपचार और अचार के बाद दिया जाना चाहिए।
यांत्रिक गुण:
स्टील पाइपों के अनुदैर्ध्य यांत्रिक गुणों को गर्मी उपचार की स्थिति में (तन्यता शक्ति और लम्बाई) निम्नलिखित तालिका में विनिर्देशों के अनुरूप होना चाहिए।स्टील पाइपों की उपज शक्ति का निर्धारण ग्राहक के अनुरोध पर किया जा सकता है जब यह अनुबंध में निर्दिष्ट है.
| स्टील ग्रेड | यांत्रिक गुण | ||
| तन्य शक्ति एमपीए | उपज शक्ति एमपीए | लम्बाई % | |
| से कम नहीं | |||
| 0Cr18Ni9 | 520 | 205 | 35 |
| 00Cr19Ni10 | 480 | 175 | 35 |
| 0Cr23Ni13 | 520 | 205 | 35 |
| 0Cr25Ni20 | 520 | 205 | 35 |
| 0Cr18Ni10Ti | 520 | 205 | 35 |
| 0Cr18Ni11Nb | 520 | 205 | 35 |
| 0Cr17Ni12Mo2 | 520 | 205 | 35 |
| 00Cr17Ni14Mo2 | 480 | 175 | 35 |
| 0Cr19Ni13Mo3 | 520 | 205 | 35 |
| 00Cr19Ni13Mo3 | 480 | 175 | 35 |
| 0Cr18Ni12Mo2Ti | 530 | 205 | 35 |
| 1Cr18Ni12Mo2Ti | 530 | 205 | 35 |
| 0Cr18Ni12Mo3Ti | 530 | 205 | 35 |
| 1Cr18Ni12Mo3Ti | 530 | 205 | 35 |
| 0Cr18Ni12Mo2Cu2 | 520 | 205 | 35 |
| 00Cr18Ni14Mo2Cu2 | 480 | 180 | 35 |
| 1Cr18Ni9Ti | 520 | 205 | 35 |
| 0Cr13 | 370 | 180 | 22 |
| 0Cr26Ni5Mo2 | 590 | 390 | 18 |
प्रक्रिया प्रदर्शन:
- हाइड्रोस्टैटिक दबाव परीक्षण
- सपाट होने का परीक्षण
- विस्तार परीक्षण
- दानेदार जंग परीक्षण
- सतह की गुणवत्ता
- अल्ट्रासोनिक परीक्षण
मानकों के संदर्भः
जीबी 222 उत्पाद विश्लेषण के लिए रासायनिक संरचना और अनुमेय भिन्नताओं के निर्धारण के लिए स्टील के नमूनाकरण की विधि
जीबी 223 लोहे, इस्पात और मिश्र धातु के रासायनिक विश्लेषण के लिए विधियाँ
GB 228 धातु सामग्री - तन्यता परीक्षण
जीबी 241 धातु के ट्यूब - हाइड्रोस्टैटिक दबाव परीक्षण
जीबी 242 धातु सामग्री ट्यूब - बहाव विस्तार परीक्षण
जीबी 246 धातु सामग्री - समतलता परीक्षण
जीबी 2102 पाइप की स्वीकृति, पैकिंग, चिह्न और प्रमाणन
जीबी 4163 स्टेनलेस स्टील पाइप - अल्ट्रासोनिक परीक्षण के लिए विधि
जीबी 4334.1 स्टेनलेस स्टील्स - 10% ऑक्सालिक एसिड एटच परीक्षण
जीबी 4334.2 स्टेनलेस स्टील्स - लौह सल्फेट-सल्फ्यूरिक एसिड संक्षारण परीक्षण
GB 4334.3 स्टेनलेस स्टील्स - 65% नाइट्रिक एसिड जंग परीक्षण
GB 4334.4 स्टेनलेस स्टील्स - नाइट्रिक-हाइड्रोफ्लोरिक एसिड संक्षारण परीक्षण
जीबी 4334.5 स्टेनलेस स्टील्स - कॉपर सल्फेट-सल्फ्यूरिक एसिड जंग परीक्षण की विधि
जीबी 4334.6 स्टेनलेस स्टील्स - 5% सल्फ्यूरिक एसिड संक्षारण परीक्षण
जीबी 6397 धातु सामग्री - तन्यता परीक्षण के लिए परीक्षण टुकड़े
जीबी 7735 स्टील ट्यूब - एडिडी करंट परीक्षण पर निरीक्षण विधि
-
