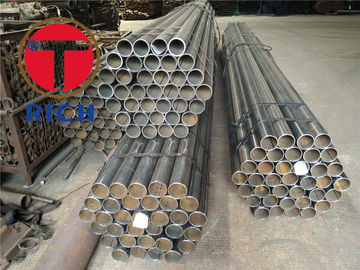

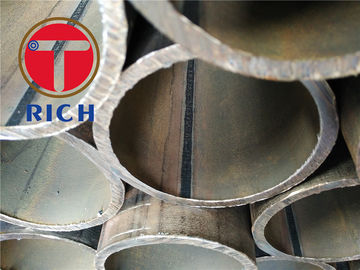

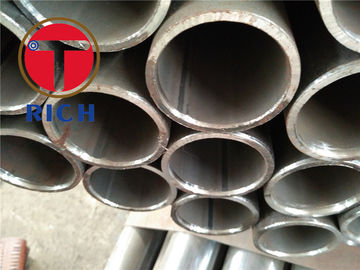

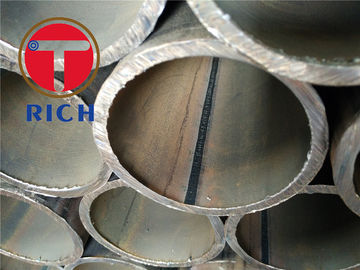

P235GH P265GH 16Mo3 जलमग्न आर्क वेल्डेड स्टील ट्यूबिंग के साथ गैर - सहयोगी / मिश्र धातु इस्पात
उत्पाद का विवरण
वेल्डेड स्टील पाइप
,वेल्डिंग इस्पात टयूबिंग
EN10217-5 P235GH P265GH 16Mo3 गैर मिश्र धातु और मिश्र धातु स्टील के साथ डुबकी आर्क वेल्डेड स्टील ट्यूब
EN10217-5 दबाव के प्रयोजनों के लिए वेल्डेड स्टील ट्यूब - तकनीकी वितरण शर्तें -
भाग 5:निर्दिष्ट उच्च तापमान गुणों के साथ डुबकी आर्क वेल्डेड गैर मिश्र धातु और मिश्र धातु स्टील के ट्यूब
सामग्रीः
पूरी तरह से मार दिया इस्पात, एक ferritic अनाज आकार के साथ ठीक अनाज इस्पात.
इस्पात नामः
EN10027-1 और CR10260 के अनुसार
विनिर्माण:
एचएफडब्ल्यूउच्च आवृत्ति वेल्डेड
SAW डुबकी हुई चाप वेल्डेड - अनुदैर्ध्य सीमएसएएचएच
- हेलिकल सीम -एसएएलएल
वेल्डिंग प्रक्रिया:
जलमग्न और वेल्डेड (SAW) ट्यूबों के लिए वेल्डिंग प्रक्रिया का परीक्षण और निरीक्षण EN10217-1 के अनुसार देखा और अनुमोदित किया जाता है
उपस्थिति और सामान्यः
वेल्ड क्षेत्रों में दरारें, संलयन की कमी और प्रवेश की कमी से मुक्त हैं
ट्यूबों में बाहरी सतह के दोष नहीं होते हैं जो दृश्य परीक्षा से पता लगाया जा सकता है।
लीक-टाइटनेस:
ट्यूबों को एक हाइड्रोस्टैटिक परीक्षण या लीक-टाइटनेस के लिए विद्युत चुम्बकीय परीक्षण से गुजरना चाहिए
विनाशकारी परीक्षण:
सभी ईडब्ल्यू और बीडब्ल्यू ट्यूबों के वेल्ड सीम की पूरी लंबाई को अनुदैर्ध्य प्रभावों के पता लगाने के लिए एक विनाशकारी परीक्षण के अधीन किया जाएगा।
सभी SAW ट्यूबों की वेल्ड सीम की पूरी लंबाई को दोषों के पता लगाने के लिए एक गैर-विनाशकारी परीक्षण के अधीन किया जाएगा।
सीधापन:
किसी भी ट्यूब की लंबाई L में सीधापन से विचलन 0.0015L से अधिक नहीं होना चाहिए।
किसी एक मीटर की लंबाई पर सीधापन से विचलन 3 मिमी से अधिक नहीं होना चाहिए।
अंत की तैयारी:
ट्यूबों को चौकोर कट के साथ वितरित किया जाना चाहिए। समाप्तियों को अत्यधिक burrs से मुक्त होना चाहिए।
रासायनिक रचना:
| स्टील ग्रेड | सी | हाँ अधिकतम | एमएन | पी अधिकतम | एस अधिकतम | सीआर अधिकतम | मो | नि अधिकतम | अल | कु अधिकतम
| एनबी अधिकतम
| टि अधिकतम
| वी अधिकतम
| Cr+Cu+ मो+नी अधिकतम | |
| स्टील का नाम | इस्पात संख्या | ||||||||||||||
| P235GH | 1.0345 | ≤0.16 | 0.35 | ≤1.20 | 0.025 | 0.020 | 0.30 | ≤0.08 | 0.30 | ≥0.020 | 0.30 | 0.010 | 0.03 | 0.02 | 0.70 |
| P265GH | 1.0425 | ≤0.20 | 0.40 | ≤1.40 | 0.025 | 0.020 | 0.30 | ≤0.08 | 0.30 | ≥0.020 | 0.30 | 0.010 | 0.03 | 0.02 | 0.70 |
| 16Mo3 | 1.5415 | 0.12 करने के लिए 0.20 | 0.35 | 0.40 से 0.90 | 0.025 | 0.020 | 0.30 | 0.25 करने के लिए 0.35 | 0.30 | ≥0.040 | 0.30 | - | - | - | - |
EN10217-1 भाग 1: निर्दिष्ट कमरे के तापमान गुणों के साथ गैर मिश्र धातु स्टील के ट्यूब
EN10217-2 भाग 2: निर्दिष्ट ऊंचा के साथ विद्युत वेल्डेड गैर मिश्र धातु और मिश्र धातु स्टील के ट्यूबों
तापमान गुण
EN10217-3 भाग 3:मिश्र धातु के ठीक अनाज वाले स्टील के ट्यूब
EN10217-5 भाग 4: निर्दिष्ट निम्न तापमान के साथ विद्युत वेल्डेड गैर मिश्र धातु स्टील ट्यूब
गुण
EN10217-5 भाग 5: निर्दिष्ट कम के साथ डुबकी आर्क वेल्डेड गैर मिश्र धातु स्टील ट्यूब
तापमान गुण
EN10217-6 भाग 6: निर्दिष्ट निम्न के साथ डुबकी आर्क वेल्डेड गैर मिश्र धातु स्टील ट्यूब
तापमान गुण
EN10217-7 भाग 7: स्टेनलेस स्टील के ट्यूब
विनियामक संदर्भ:
एन 760, वेल्डिंग उपभोग्य सामग्रियाँ - डुबकी आर्क वेल्डिंग के लिए प्रवाह - वर्गीकरण
एन 895, धातु सामग्री में वेल्ड पर विध्वंसक परीक्षण - अनुप्रस्थ तान परीक्षण
एन 910, धातु सामग्री में वेल्ड पर विनाशकारी परीक्षण - झुकने का परीक्षण
EN1321, धातु सामग्री में वेल्ड पर विनाशकारी परीक्षण - मैक्रोस्कोपिक और माइक्रोस्कोपिक परीक्षा
वेल्ड्स के
EN10002-1, धातु सामग्री - तन्यता परीक्षण - भाग 1: परिवेश तापमान पर परीक्षण विधि
EN10002-5, धातु सामग्री - तन्यता परीक्षण - भाग 5: ऊंचा तापमान पर परीक्षण की विधि
EN10020, स्टील ग्रेड की परिभाषा और वर्गीकरण
EN10021, इस्पात और लोहे के उत्पादों के लिए सामान्य तकनीकी वितरण आवश्यकताएं
EN10027-1, स्टील्स की विनाशकारी प्रणाली - भाग 1: स्टील के नाम, मुख्य प्रतीक।
EN10027-2, स्टील्स के लिए नामकरण प्रणाली - भाग 2: संख्यात्मक प्रणाली।
EN10045-1, धातु सामग्री - चार्पी प्रभाव परीक्षण - भाग 1: परीक्षण विधि
EN10052, लौह उत्पादों के ताप उपचार की शर्तों की शब्दावली
EN10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार
EN10200, सीमलेस और वेल्डेड स्टील ट्यूब - आयाम और द्रव्यमान प्रति इकाई लंबाई
EN10233, धातु सामग्री - ट्यूब - सपाट होने का परीक्षण
EN10234, धातु सामग्री - ट्यूब - बहाव विस्तार परीक्षण
EN10236, धातु सामग्री - ट्यूब - रिंग विस्तार परीक्षण
EN10237, धातु सामग्री - ट्यूब - रिंग तान परीक्षण
EN10246-1, स्टील ट्यूबों का विनाशकारी परीक्षण भाग 1: स्वचालित विद्युत चुम्बकीय परीक्षण
सीमलेस और वेल्डेड (जिसमें डुबकी आर्क वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूबों के लिए
हाइड्रोलिक लीकटाइटनेस का सत्यापन
EN10246-3, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 3: निर्बाध की स्वचालित धुरी धारा परीक्षण
और दोषों का पता लगाने के लिए वेल्डेड (बाहर डूबे हुए आर्क वेल्डेड) स्टील ट्यूब।
EN10246-5 स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 5: स्वचालित पूर्ण परिधीय चुंबकीय
निर्बाध और वेल्डेड (जिसमें डुबकी आर्क वेल्डेड नहीं है) के ट्रांसड्यूसर/फ्लोक्स रिसाव परीक्षण
अनुदैर्ध्य दोषों के पता लगाने के लिए लौह चुम्बकीय स्टील के ट्यूब
EN10246-6, स्टील ट्यूबों की विनाशकारी परीक्षण - भाग 6: स्वचालित पूर्ण परिधीय अल्ट्रासोनिक परीक्षण
पारदर्शी दोषों का पता लगाने के लिए सीमलेस स्टील ट्यूब।
EN10247-7, स्टील ट्यूबों के विनाशकारी परीक्षण - भाग 7: स्वचालित पूर्ण परिधीय अल्ट्रासोनिक परीक्षण
सीमलेस और वेल्डेड (बाहर डूबे हुए आर्क वेल्डेड) स्टील ट्यूबों का पता लगाने के लिए
अनुदैर्ध्य दोष।
EN10246-8, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 8: वेल्ड का स्वचालित अल्ट्रासोनिक परीक्षण
अनुदैर्ध्य दोषों के पता लगाने के लिए विद्युत वेल्डेड ट्यूबों की सीम।
EN10246-9, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 9: वेल्ड का स्वचालित अल्ट्रासोनिक परीक्षण
अनुदैर्ध्य और/या क्षैतिज के पता लगाने के लिए डुबकी आर्क वेल्डेड ट्यूबों की सीम
अनुप्रस्थ दोष।
EN10246-10, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 10: वेल्ड का रेडियोग्राफिक परीक्षण
अपूर्णताओं का पता लगाने के लिए स्वचालित फ्यूजन आर्क वेल्डेड ट्यूबों की सीम।
EN10246-14, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 14: स्वचालित अल्ट्रासोनिक परीक्षण
धातुकर्म का पता लगाने के लिए सीमलेस और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) स्टील ट्यूब
दोष
EN10246-15, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 15: स्ट्रिप/प्लेट का स्वचालित अल्ट्रासोनिक परीक्षण
लोहे के ट्यूबों के निर्माण में उपयोग किया जाता है
EN10246-16, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 16: क्षेत्र का स्वचालित अल्ट्रासोनिक परीक्षण
laminar दोषों का पता लगाने के लिए वेल्डेड स्टील ट्यूबों के वेल्ड सीम के बगल में
EN10246-17, इस्पात ट्यूबों का विनाशकारी परीक्षण - भाग 17: ट्यूबों के अंत का स्वचालित अल्ट्रासोनिक परीक्षण
धातुकर्म दोषों का पता लगाने के लिए सीमलेस और वेल्डेड स्टील ट्यूबों का
EN10256, स्टील ट्यूबों का विनाशकारी परीक्षण - स्तर 1 और स्तर 2 की योग्यता और योग्यता
एनडीटी कर्मियों
-
