GB / T 8163 OD: तरल 10 # 20 # Q345 के लिए 4-1200 मिमी सीमलेस स्टील ट्यूब
उत्पाद का विवरण
जोड़रहित स्टील पाइप
,निर्बाध कार्बन स्टील ट्यूब
तरल सेवा के लिए सीमलेस स्टील ट्यूब GB/T 8163 10# 20#
विनिर्देश:
सामग्रीः10# 20# Q295 Q345 st358
आकार सीमा:OD:4-1200 मिमी
डब्ल्यू टी:0.3-200 मिमी
सामान्य लंबाई:3-12.5 मीटर
ओडी और डब्ल्यूटी की सहिष्णुताः
ओडी सहिष्णुताः
| उत्पादन विधि | ओडी सहिष्णुता |
| गर्म लुढ़काव (एक्सट्रूज़न) | ±1% या ±0.50 मिमी |
| ठंडा खींचा ((ठंडा लुढ़का हुआ) | ± 1% या ±0.30 मिमी |
दीवार मोटाई के लिए सहिष्णुताः
1गर्म रोलिंग स्टील ट्यूब की दीवार मोटाई सहिष्णुताः
| उत्पादन विधि | ओडी (डीएन) | WT/OD | सहिष्णुता |
| एक्सट्रूडेड ट्यूब | ≤102 | / | ±12.5% या ±0.40 मिमी |
| >102 | ≤0.05 | ±15% या ±0.40 मिमी | |
| >0.05-0.10 | ±12.5% या ±0.40 मिमी | ||
| >0.10 | +12.5% -10% | ||
| गर्मी विस्तार स्टील ट्यूब | / | ±15% | |
2.कोल्ड ड्रॉ ((कोल्ड रोल्ड) स्टील ट्यूब की दीवार मोटाई सहिष्णुताः
| उत्पादन विधि | WT | सहिष्णुता |
| ठंडे ढंग से खींचा गया (Cold Rolled) स्टील ट्यूब | ≤3 | +15%/-10% या ±0.40 मिमी |
| >3 | +12.5% -10% |
झुकने की सहिष्णुता:
WT≤15mm, झुकना≤1.5mm/m
WT>15mm~30mm, झुकना≤2.0mm/m
WT>30mm/OD≥351mm, झुकना≤3.0mm/m
अंडाकारता और दीवार असमानता:
अंडाकार और दीवार असमानता ओडी और दीवार मोटाई का 80% से अधिक नहीं होना चाहिए। (या ग्राहक के अनुरोध के अनुसार)
विशेषताएंः
यांत्रिक गुण
| स्टील ग्रेड | तन्य शक्ति आरएम N/mm2 ((MPa) | उपज शक्ति Rp0.2 N/mm2 ((MPa) | लम्बाई % | |||
| दीवार की मोटाई | ||||||
| ≤16 मिमी | >16~30 मिमी | >30 मिमी | ||||
| 10 | ≥335 | ≥205 | ≥195 | ≥185 | ≥24 | |
| 15 | ≥375 | ≥ 225 | ≥215 | ≥205 | ≥22 | |
| 20 | ≥410 | ≥245 | ≥235 | ≥ 225 | ≥20 | |
| 25 | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥18 | |
| 35 | ≥510 | ≥305 | ≥295 | ≥285 | ≥17 | |
| 45 | ≥590 | ≥335 | ≥325 | ≥315 | ≥14 | |
| 20Mn | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥20 | |
| 25Mn | ≥490 | ≥295 | ≥285 | ≥ 275 | ≥18 | |
| Q235 | ए | 375 से 500 | ≥235 | ≥ 225 | ≥215 | ≥25 |
| बी | ||||||
| सी | ||||||
| D | ||||||
| Q275 | ए | 415 से 540 | ≥ 275 | ≥265 | ≥255 | ≥22 |
| बी | ||||||
| सी | ||||||
| D | ||||||
| Q295 | ए | 390~570 | ≥295 | ≥ 275 | ≥255 | ≥22 |
| बी | ||||||
| Q345 | ए | 470 ~ 630 | ≥ 345 | ≥325 | ≥295 | ≥20 |
| बी | ||||||
| सी | ≥21 | |||||
| D | ||||||
| ई | ||||||
| Q390 | ए | 490 से 650 | ≥390 | ≥370 | ≥ 350 | ≥18 |
| बी | ||||||
| सी | ≥ 19 | |||||
| D | ||||||
| ई | ||||||
| Q420 | ए | 520 से 680 | ≥420 | ≥400 | ≥380 | ≥18 |
| बी | ||||||
| सी | ≥ 19 | |||||
| D | ||||||
| ई | ||||||
| Q460 | सी | 550-720 | ≥460 | ≥440 | ≥420 | ≥17 |
| D | ||||||
| ई | ||||||
परीक्षणः
- झुकने का परीक्षण
- कठोरता परीक्षण
- प्रभाव परीक्षण
- निचोड़ परीक्षण
- विनाशकारी परीक्षण
प्रसंस्करण:गर्म लुढ़काव (extrude expanding) या ठंडा खींचना (rolling)
तकनीकी वितरण शर्तेंःगर्म लुढ़काव या गर्मी उपचार
व्यापक रूप से के क्षेत्र में इस्तेमाल किया:जननांग तरल पदार्थ परिवहन सेवा के लिए
गुणवत्ता नियंत्रण
1~ आने वाले कच्चे माल का निरीक्षण
2~ स्टील ग्रेड मिश्रण से बचने के लिए कच्चे माल का पृथक्करण
3~ शीत रेखांकन के लिए हीटिंग और हैमरिंग अंत
4~ कोल्ड ड्रॉइंग और कोल्ड रोलिंग, ऑन लाइन निरीक्षण
5~ ताप उपचार, +A, +SRA, +LC, +N, Q+T
6~ निर्दिष्ट लंबाई तक सीधा करना-काटना-समाप्त माप निरीक्षण
7~ तन्य शक्ति, उपज शक्ति, लम्बाई, कठोरता, प्रभाव, सूक्ष्म संरचना आदि के साथ अपनी प्रयोगशालाओं में मैकेनिकल परीक्षण
8~ पैकिंग और स्टॉकिंग।
हमारे स्टील के ट्यूबों का 100% आयामी जाँच कर रहे हैं
हमारे स्टील के 100% ट्यूबों की दृष्टि से जाँच की जाती है ताकि यह सुनिश्चित किया जा सके कि उनकी सतह की स्थिति सही है और कोई सतह दोष नहीं है।
अनुदैर्ध्य और अनुदैर्ध्य दोषों को समाप्त करने के लिए 100% एडीडी करंट परीक्षण और अल्ट्रासोनिक परीक्षण।

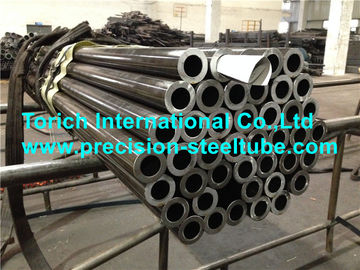

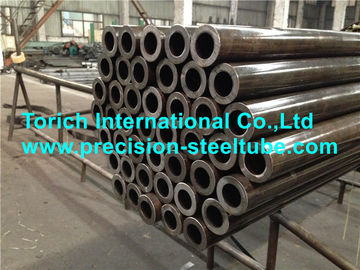

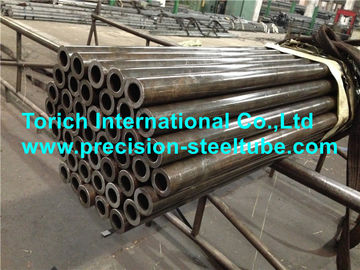

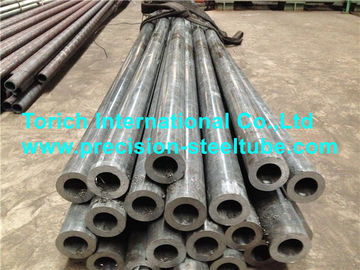

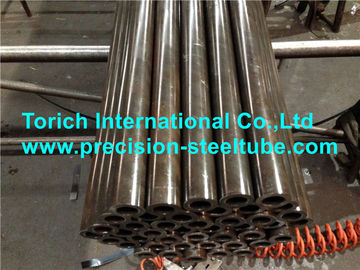

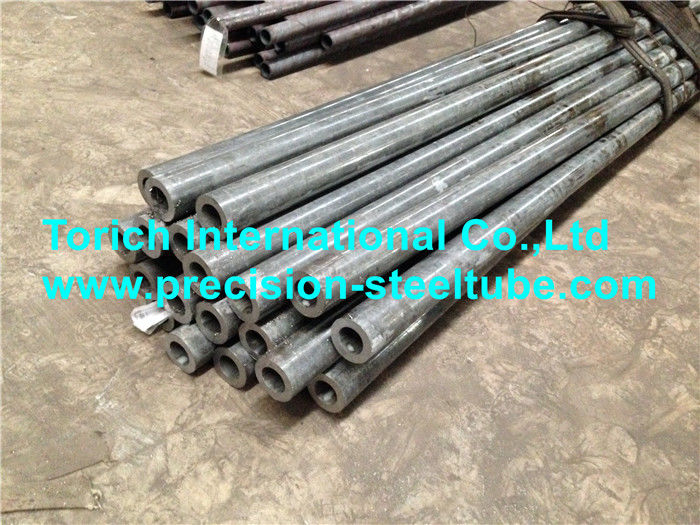

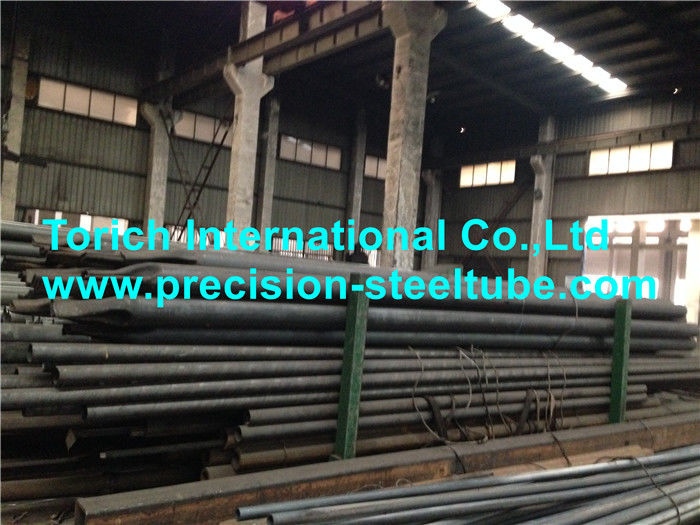

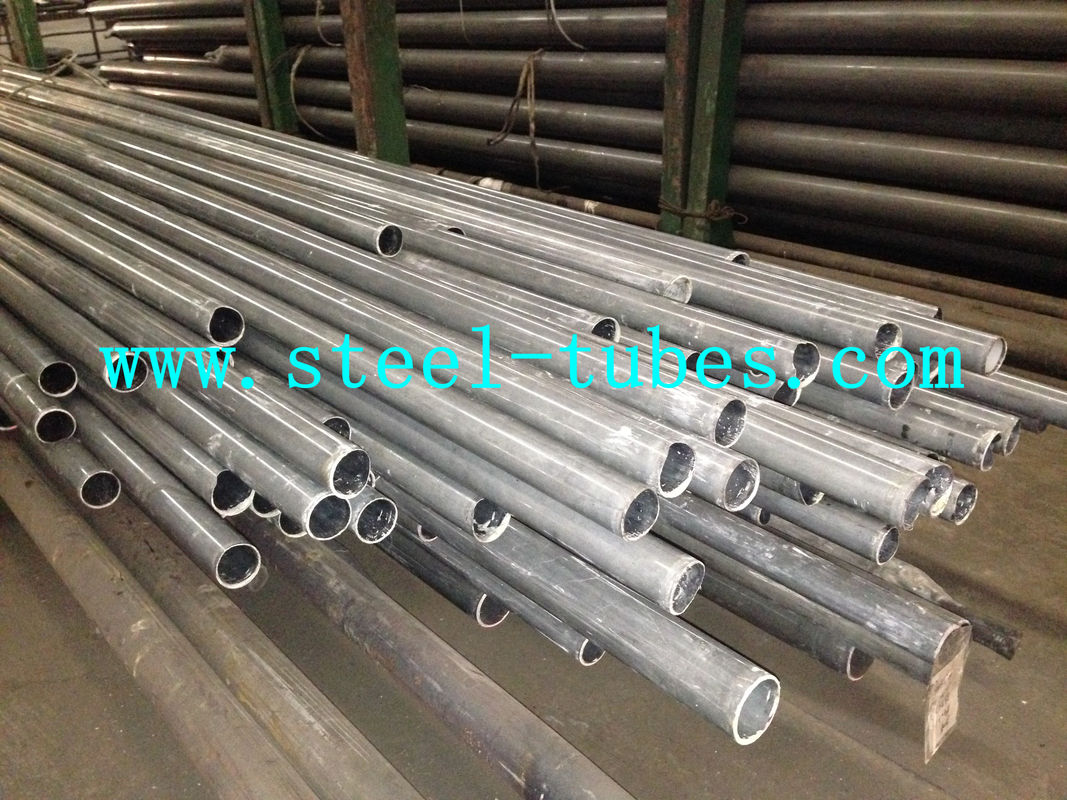

उत्पाद चित्रः
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप व्यापारिक कंपनी या निर्माता हैं?
A: एक पेशेवर स्टील पाइप सामग्री आविष्कारक, निर्माता और समाधान प्रदाता
प्रश्न: आपका डिलीवरी का समय कितना है?
एकः आम तौर पर यह 7-14 दिन है अगर माल स्टॉक में है. या यह 30-60 दिन है अगर माल स्टॉक में नहीं है, और यह मात्रा के अनुसार है.
प्रश्नः क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है?
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन आपको माल ढुलाई की लागत का भुगतान करने की आवश्यकता है।
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
A: भुगतान <=1000USD, 100% अग्रिम। भुगतान>=1000USD, 30% T/T अग्रिम, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई अन्य प्रश्न है, तो pls हमसे संपर्क करने के लिए स्वतंत्र महसूस करें
-
