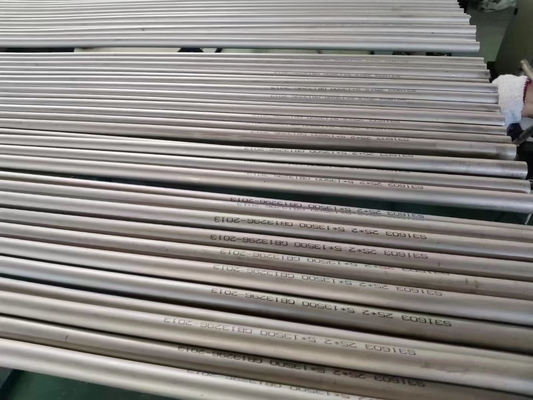

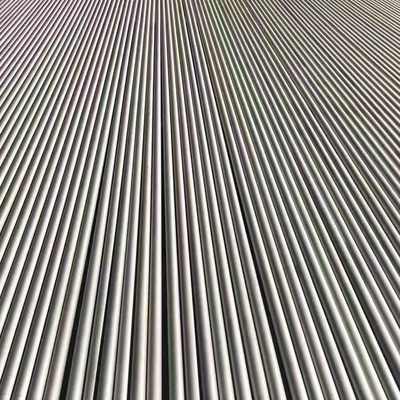

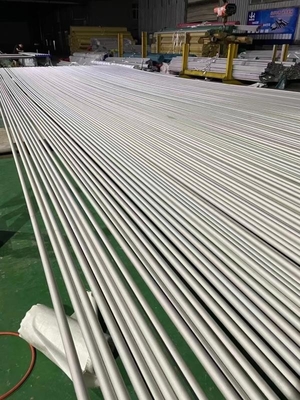

12 मीटर मैक्स सीमलेस कार्बन स्टील पाइप JIS SUS304TB SUS304LTB SUS 310STB
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
Torich
प्रमाणन:
ISO 9001 TS16945
मॉडल संख्या:
JIS
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
0.5tons
कीमत:
बातचीत योग्य
भुगतान की शर्तें:
एल/सी, टी/टी
आपूर्ति करने की क्षमता:
50000 टन प्रति वर्ष
उत्पाद सारांश
JIS 3463 SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB बॉयलर और हीट एक्सचेंजर के लिए उपयोग किए जाने वाले सीमलेस स्टील ट्यूब सामग्री:SUS304TB SUS304LTB SUS316TB SUS316LTB SUS317TB SUS317LTB SUS310TB SUS310STB SUS321TB SUS321HTB SUS347TB यिल्ट ताकत ≥175Mpa या ≥206Mpa तन्यता शक्ति ≥481Mpa या ≥521Mpa ...
उत्पाद का विवरण
प्रमुखता देना:
प्रेसिजन स्टेनलेस स्टील टयूबिंग
,निर्बाध कार्बन स्टील ट्यूब
Material:
SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB
Standard:
SA213 SA213M A213 SA312 JIS G3464
OD:
6-325mm
WT:
0.5-20 मिमी
Length:
अधिकतम 12मी
Certificate:
PED ASME AD2000 CCS ABS GL LR BV KR NK
उत्पाद का वर्णन
JIS 3463 SUS304TB SUS304LTB SUS 310STB SUS316TB SUS316LTB बॉयलर और हीट एक्सचेंजर के लिए उपयोग किए जाने वाले सीमलेस स्टील ट्यूब
सामग्री:SUS304TB SUS304LTB SUS316TB SUS316LTB SUS317TB SUS317LTB SUS310TB SUS310STB SUS321TB SUS321HTB SUS347TB
यिल्ट ताकत ≥175Mpa या ≥206Mpa
तन्यता शक्ति ≥481Mpa या ≥521Mpa
लम्बाई ≥27% या ≥35%
समतलता परीक्षण H=1.09t/(0.09+t/D)
फ्लेरिंग परीक्षण 60° 12%D
अनाज का आकार JIS G051
हाइड्रोस्टैटिक परीक्षण P=2Rt/D यह गैर विनाशकारी दोष का पता लगाने द्वारा किया जा सकता है
विनाशकारी परीक्षणः ईसीटी
JIS G 3463 बॉयलर और हीट एक्सचेंजर ट्यूबों के लिए ऑस्टेनिटिक स्टेनलेस स्टील
दबाव के प्रयोजनों के लिए सीमलेस स्टील के ट्यूब
उत्पादन विधि: निर्बाध
प्रसव की स्थिति: गर्म समाप्त ठंडा समाप्त
स्टील ग्रेडः 314 316 317 347
प्रासंगिक मानकःKS D 3577 ASTM A 268 A249 A271 A632 DIN 17455 BS3059 JIS G 0320 JIS G 0321 J
| स्टील ग्रेड और रासायनिक संरचनाएं | ||||||||||
| सील ग्रेड | वर्ग | सी | हाँ | एमएन | पी | एस | नि | सीआर | मो | आदि |
| SUS 304TB | ऑस्टेनिटिक | 0.08 अधिकतम | 1.00 अधिकतम | 2.00 अधिकतम | 0.040 अधिकतम | 0.030 अधिकतम | 8.00-11.00 | 18.00-20.00 | - | - |
| SUS 304HTB | 0.04-0.10 | 0.75 अधिकतम | 2.00 अधिकतम | 0.040 अधिकतम | 0.030 अधिकतम | 8.00-11.00 | 18.00-20.00 | - | - | |
| SUS 304LTB | 0.030 अधिकतम | 1.00 अधिकतम | 2.00 अधिकतम | 0.040 अधिकतम | 0.030 अधिकतम | 9.00-13.00 | 18.00-20.00 | - | - | |
| SUS310TB | 0.15 अधिकतम | 1.50 अधिकतम | 2.00 अधिकतम | 0.040 अधिकतम | 0.030 अधिकतम | 19.00-22.00 | 24.00-26.00 | - | - | |
| SUS310STB | 0.08 अधिकतम | 1.50 अधिकतम | 2.00 अधिकतम | 0.040 अधिकतम | 0.030 अधिकतम | 19.00-22.00 | 24.00-26.00 | - | ||
| SUS 316TB | 0.08 अधिकतम | 1.00 अधिकतम | 2.00 अधिकतम | 0.040 अधिकतम | 0.030 अधिकतम | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
| SUS 316HTB | 0.40-0.10 | 0.75 अधिकतम | 2.00 अधिकतम | 0.030 अधिकतम | 0.030 अधिकतम | 11.00-14.00 | 16.00-18.00 | 2.00-3.00 | - | |
| SUS316LTB | 0.030 अधिकतम | 1.00 अधिकतम | 2.00 अधिकतम | 0.040 अधिकतम | 0.030 अधिकतम | 12.00-16.00 | 16.00-18.00 | 2.00-3.00 | - | |
| SUS316TiTB | 0.080 अधिकतम | 1.00 अधिकतम | 2.00 अधिकतम | 0.040 अधिकतम | 0.030 अधिकतम | 10.00-14.00 | 16.00-18.00 | 2.00-3.00 | Ti:5*C %max | |
| SUS317TB | 0.080 अधिकतम | 1.00 अधिकतम | 2.00 अधिकतम | 0.040 अधिकतम | 0.030 अधिकतम | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | - | |
| SUS317LTB | 0.030 अधिकतम | 1.00 अधिकतम | 2.00 अधिकतम | 0.040 अधिकतम | 0.030 अधिकतम | 11.00-15.00 | 18.00-20.00 | 3.00-4.00 | - | |
| SUS347TB | 0.080 अधिकतम | 1.00 अधिकतम | 2.00 अधिकतम | 0.040 अधिकतम | 0.030 अधिकतम | 9.00-13.00 | 17.00-19.00 | - | Nb:10*C %max | |
| SUS347HTB | 0.40-0.10 | 1.00 अधिकतम | 2.00 अधिकतम | 0.030 अधिकतम | 0.030 अधिकतम | 9.00-13.00 | 17.00-20.00 | - | नोटः8*C %-1.00 | |
| स्टील का ग्रेड और यांत्रिक गुण | |||||
| सील ग्रेड | तन्यता एमपीए मिनट | प्रमाण रेखाएं एमपीए मिनट | लम्बाई % | ||
| ओडी<10 मिमी | OD≥10mm OD<20mm | ओडी ≥20 मिमी | |||
| No.11 परीक्षण टुकड़ा | No.11 परीक्षण टुकड़ा | No.11 परीक्षण टुकड़ा नंबर 12 परीक्षण टुकड़ा | |||
| SUS 304TB | 520 | 205 | 27 | 30 | 35 |
| SUS 304HTB | 520 | 205 | 27 | 30 | 35 |
| SUS 304LTB | 480 | 175 | 27 | 30 | 35 |
| SUS310TB | 520 | 205 | 27 | 30 | 35 |
| SUS310STB | 520 | 205 | 27 | 30 | 35 |
| SUS 316TB | 520 | 205 | 27 | 30 | 35 |
| SUS 316HTB | 520 | 205 | 27 | 30 | 35 |
| SUS316LTB | 480 | 175 | 27 | 30 | 35 |
| SUS316TiTB | 520 | 205 | 27 | 30 | 35 |
| SUS317TB | 520 | 205 | 27 | 30 | 35 |
| SUS317LTB | 480 | 175 | 27 | 30 | 35 |
| SUS347TB | 520 | 205 | 27 | 30 | 35 |
| SUS347HTB | 520 | 205 | 27 | 30 | 35 |
| ओडी विभाजन मिमी | ओडी इकाई पर सहिष्णुताः मिमी
| ||
| गर्म समाप्त निर्बाध ट्यूब | ठंडा समाप्त निर्बाध ट्यूब | स्वचालित चाप वेल्डेड ट्यूब लेजर वेल्डेड ट्यूब और विद्युत प्रतिरोध वेल्डेड ट्यूब | |
| 40 से कम | +0.4 -0.8 | ±0.25 | ±0.25 |
| 40 या उससे अधिक और 50 से बाहर | |||
| 50 से अधिक और 60 से अधिक | |||
| 60 वर्ष से अधिक और 80 वर्ष से अधिक | ±0.30 | ±0.30 | |
| 80 या उससे अधिक और 100 तक | ±0.40 | ±0.40 | |
| 100 या उससे अधिक और 120 से बाहर | +0.4 - एक.2 | +0.40 -0.60 | +0.40 -0.60 |
| 120 से अधिक और 160 से अधिक | +0.4 -0.80 | +0.40 -0.80 | |
| 160 से अधिक और 200 से अधिक | +0.4 - एक.8 | +0.4 - एक.2 | +0.4 - एक.20 |
| 200 या उससे अधिक | +0.4 - दो।4 | +0.40 - एक.60 | +0.40 - एक.60 |
टिप्पणियाँ:
1फेरीटिक कोल्ड फिनिश किए गए सीमलेस ट्यूब, ऑटोमैटिक आर्क वेल्डेड ट्यूब और इलेक्ट्रिक रेसिस्टेंस वेल्डेड ट्यूब के ओडी पर सहिष्णुता 25 मिमी से कम के ओडी के लिए ±0.10 मिमी होनी चाहिए,±0.25 मिमी या उससे अधिक के ओडी के लिए 15 मिमी 40 मिमी तक या उससे अधिक के लिए, और 40 मिमी या 50 मिमी से अधिक के ओडी के लिए ±0.20 मिमी
2खरीदार ओडी पर ठंड खत्म सीमलेस ट्यूब,ऑटोमैटिक आर्क वेल्डेड ट्यूब,लेजर वेल्डेड ट्यूब और विद्युत प्रतिरोध वेल्डेड ट्यूब के ओडी पर ±0.20 मिमी के रूप में निर्दिष्ट कर सकता है।
| दीवार की मोटाई पर छूट | विनिर्माण विधि का विभाजन | गर्म समाप्त निर्बाध स्टील ट्यूब | ठंडा समाप्त निर्बाध स्टील ट्यूब | विद्युत प्रतिरोध वेल्डेड स्टील ट्यूब | ||||
| दीवार की मोटाई का विभाजन | बाहरी व्यास का विभाजन ((मिमी) | 100 से कम | 100 से अधिक | 40 से कम | 40 वर्ष से अधिक | 40 से कम | 40 वर्ष से अधिक | |
| दीवार मोटाई पर छूट % | 2 से कम | - | - | +0.4 मिमी 0 | +22 0 | +0.4 मिमी 0 | +22 0 | |
| 2 या उससे अधिक और excl. 2.4 | +40 0 | - | +20 0 | +20 0 | ||||
| 2.4 या उससे अधिक तक और excl. 3.8 | +35 0 | +35 0 | ||||||
| 3.8 या उससे अधिक तक और 4 को छोड़कर.6 | +33 0 | +33 0 | ||||||
| 4.6 या उससे अधिक | +28 0 | +28 0 | ||||||
| दीवार की मोटाई पर छूट | - | दीवार मोटाई के 22.8 के भीतर | - | - | ||||
| डिवीजन | लंबाई सहिष्णुता | |
| 50 से कम ओवरडोज | 7 मीटर से कम | +7 मिमी 0 |
| 7 मीटर से ऊपर | प्रत्येक 3 मिमी या उसकी लंबाई के अंश के लिए ऊपर दी गई प्लस साइड सहिष्णुता में 3 मिमी जोड़ें, हालांकि अधिकतम मूल्य 15 मिमी होगा | |
| 50 से अधिक ओवरडोज | 7 मीटर से कम | +10 मिमी 0 |
| 7 मीटर से ऊपर | प्रत्येक 3 मिमी या उसकी लंबाई के अंश के लिए ऊपर दी गई प्लस साइड सहिष्णुता में 3 मिमी जोड़ें, हालांकि अधिकतम मूल्य 15 मिमी होगा | |
कठोरताःएचआरबी 90 अधिकतम
