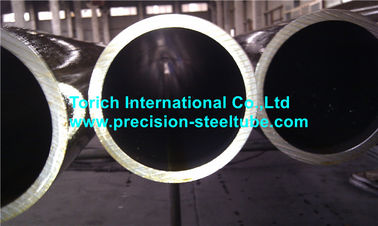

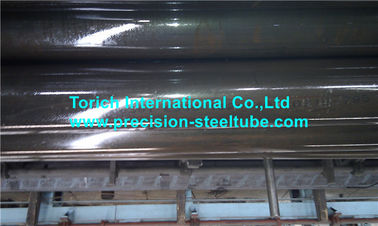

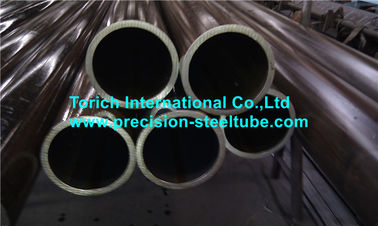

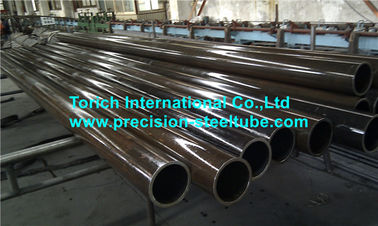

हाइड्रोलिक कोल्ड ड्रैन सीमलेस स्टील ट्यूब EN10305-1 42CrMo4 34CrMo4 ISO 9001
उत्पाद का विवरण
प्रेसिजन स्टेनलेस स्टील टयूबिंग
,निर्बाध कार्बन स्टील ट्यूब
एन 10305-1 42CrMo4 और 34CrMo4 हाइड्रोलिक कोल्ड-ड्राउन सीमलेस स्टील ट्यूब
EN 10305-1 कोल्ड-ट्रैक्ड सीमलेस स्टील ट्यूबों को सटीक अनुप्रयोगों के लिए डिज़ाइन किया गया है जिनमें नियंत्रित आयामों, स्थिर दीवार मोटाई, कम सतह मोटाई की आवश्यकता होती है,और विश्वसनीय यांत्रिक गुणयह मानक 380 मिमी तक के बाहरी व्यास वाले गोलाकार निर्बाध शीत खींच ट्यूबों को कवर करता है।
यह उत्पाद क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील्स जैसे 42CrMo4 और 34CrMo4 के साथ सटीक शीत-आकर्षण तकनीक को जोड़ती है। ये ग्रेड उच्च कठोरता, थकान प्रतिरोध प्रदान करते हैं,और पारंपरिक E215 की तुलना में ताकत, E235, और E355 कार्बन स्टील ट्यूब।
42CrMo4 को EN 10305-1 से जुड़े मिश्र धातु ग्रेड में शामिल किया गया है। 34CrMo4 के आदेशों के लिए, ट्यूब निर्माण, आयाम, सतह की गुणवत्ता,और निरीक्षण आवश्यकताओं को एन 10305-1 के अनुसार निर्दिष्ट किया जा सकता है, जबकि स्टील की रसायन विज्ञान और बुझाने और कठोर गुणों को सामान्य रूप से EN 10083-3 या किसी अन्य सहमत सामग्री मानक के अनुसार परिभाषित किया जाता है।
ये ट्यूब भारी शुल्क वाले हाइड्रोलिक सिलेंडर बैरल के निर्माण के लिए उपयुक्त हैं जहां सटीक आयाम, उच्च चक्र-दबाव प्रतिरोध, मशीनिंग स्थिरता,और विश्वसनीय गर्मी उपचार प्रतिक्रिया की आवश्यकता होती है.
विनिर्देश
| पद | उपलब्ध विनिर्देश |
|---|---|
| उत्पाद का प्रकार | निर्बाध ठंडे खींच सटीक स्टील ट्यूब |
| सामग्री | कार्बन स्टील या क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील |
| मुख्य मानक | एन 10305-1 |
| सामग्री मानक | एन 10083-3, आईएसओ 683 श्रृंखला, या एक सहमत समकक्ष मानक |
| मुख्य ग्रेड | 42CrMo4, 34CrMo4, E215, E235, E355 |
| इस्पात संख्याएँ | 1.7225, 1.7220, 1.0212, 1.0308, 1.0580 |
| निर्माण प्रक्रिया | गर्म छिद्रण, ठंडा खींचना, गर्मी उपचार, सीधा करना और निरीक्षण |
| बाहरी व्यास | 6°380 मिमी |
| दीवार की मोटाई | 1 ̊35 मिमी |
| लम्बाई | 1~12 मीटर, कट लंबाई उपलब्ध है |
| बाहरी व्यास सहिष्णुता | एन 10305-1 के अनुसार या पुष्टि किए गए चित्र के अनुसार |
| विशिष्ट परिशुद्धता क्षमता | ±0.05 से ±0.30 मिमी, ट्यूब व्यास और प्रसंस्करण की स्थिति के आधार पर |
| दीवार मोटाई सहिष्णुता | आम तौर पर ± 5% से ± 10%, आकार और खरीद विनिर्देश के अधीन |
| लंबाई सहिष्णुता | निश्चित लंबाई के लिए आम तौर पर 0/+10 मिमी; सहमति से कटी हुई सहिष्णुता |
| सीधापन | आम तौर पर प्रति 1000 मिमी 0.5 मिमी से अधिक नहीं |
| क्रॉस सेक्शन | राउंड |
| सतह की कठोरता | वितरण की शर्त और खरीद विनिर्देश के अनुसार नियंत्रित |
| सतह की स्थिति | ठंड से खींचा, चमकदार, अचार, फॉस्फेटेड, तेल, शॉट-ब्लास्ट या मशीनीकृत |
| आंतरिक सतह | खींचे हुए, स्किव किए हुए और रोलर-बर्न किए हुए, शार्प किए हुए या अनुकूलित |
| ताप उपचार | +सी, +एलसी, +एसआर, +ए, +एन, एनील्ड, नॉर्मलाइज्ड, या सूखा और टेम्पर्ड |
| अंतिम स्थिति | सादे छोर, कटा हुआ छोर, चम्फर्ड छोर या मशीनीकृत छोर |
| निरीक्षण दस्तावेज | एन 10204 2.2, 3.1, या 3.2 सहमति से |
| गुणवत्ता प्रबंधन | आईएसओ 9001 |
| परीक्षण | रासायनिक विश्लेषण, तन्यता परीक्षण, आयामी निरीक्षण, दृश्य निरीक्षण और वैकल्पिक विनाशकारी परीक्षण |
| सुरक्षा | जंग रोधी तेल, प्लास्टिक के अंत टोपी, बंडल या लकड़ी के मामले में पैकेजिंग |
मुख्य विशेषताएं
सूखने और कठोर करने के बाद उच्च शक्ति
42CrMo4 ट्यूब लगभग 900 एमपीए की न्यूनतम प्रतिफल शक्ति और 1,100 ‰ की तन्यता शक्ति प्राप्त कर सकते हैं,300 एमपीए जब बुझाना और कठोर किया जाता है और जब प्रासंगिक नियम अनुभाग 16 मिमी से अधिक नहीं होता है.
34CrMo4 ट्यूबों में लगभग 800 एमपीए की न्यूनतम प्रतिफल शक्ति और 1,000-1,200 एमपीए की तन्यता शक्ति समान बुझाने और कठोर परिस्थितियों में प्राप्त की जा सकती है।
अंतिम गारंटीकृत मूल्य दीवार की मोटाई, शासी अनुभाग, गर्मी उपचार मापदंडों, नमूना अभिविन्यास और लागू सामग्री विनिर्देश पर निर्भर करते हैं।
नियंत्रित क्रोमियम-मोलिब्डेनम रसायन
42CrMo4 में लगभग 0.90~1.20% क्रोमियम और 0.15~0.30% मोलिब्डेनम होता है।यह मिश्र धातु संयोजन कठोरता में सुधार करता है और ट्यूब की दीवार के माध्यम से एक उच्च शक्ति वाले सूक्ष्म संरचना प्राप्त करने की अनुमति देता है.
34CrMo4 में क्रोमियम-मोलिब्डेनम की समान सीमा होती है लेकिन इसमें कार्बन की मात्रा लगभग 0.30~0.37% कम होती है।और गर्मी उपचार प्रतिक्रिया.
सटीक शीत-चित्रित आयाम
शीत रेखांकन पारंपरिक गर्म-समाप्त निर्बाध ट्यूबों की तुलना में बाहरी व्यास, आंतरिक व्यास, दीवार मोटाई, गोलता और सीधापन की दोहरावशीलता में सुधार करता है।
चयनित आयामों के लिए, आयामी क्षमता को लगभग ±0.05 मिमी के भीतर नियंत्रित किया जा सकता है। ट्यूब के आकार, दीवार मोटाई, वितरण की स्थिति के अनुसार अंतिम सहिष्णुता की पुष्टि की जानी चाहिए,और आवश्यक मशीनिंग अनुदान.
कई गर्मी उपचार स्थितियाँ
उपलब्ध EN 10305-1 वितरण शर्तों में शामिल हैंः
| प्रतीक | पारंपरिक नामकरण | वितरण की स्थिति |
|---|---|---|
| +C | BK | ठंडा खींचा कठोर, अंतिम खींचने के बाद गर्मी उपचार के बिना |
| + एलसी | बीकेडब्ल्यू | ठंडा खींचा नरम, गर्मी उपचार के बाद एक हल्के खत्म पास के साथ |
| +एसआर | बीकेएस | ठंडा खींचा और तनाव मुक्त |
| +ए | GBK | नियंत्रित वातावरण में गरम किया गया |
| +N | एनबीके | नियंत्रित वातावरण में सामान्य |
आगे की मशीनिंग के लिए उपयुक्त
ट्यूबों को बोरिंग, शॉनिंग, स्कीविंग, रोलर पॉलिशिंग, थ्रेडिंग, ड्रिलिंग या प्रेसिजन टर्निंग के लिए मशीनिंग भत्ता के साथ आपूर्ति की जा सकती है।
तनाव मुक्त या एनील किए गए वितरण की सिफारिश की जाती है जहां पर्याप्त मशीनिंग की जाएगी।सूखा और कठोर वितरण उपयुक्त है जहां तैयार घटक उच्च शक्ति और थकान प्रतिरोध की आवश्यकता है.
हमारे फायदे
सिलेंडर-बैरल मशीनिंग के लिए आयाम नियंत्रण
एक आम खरीद चिंता यह है कि क्या ट्यूब अत्यधिक बोरिंग या शॉनिंग समय से बचते हुए पर्याप्त मशीनिंग भत्ता बनाए रखेगा।
इसलिए बाहरी व्यास, आंतरिक व्यास, दीवार की मोटाई, अंडाकारता और सीधापन को एक अनुमोदित आयामी ड्राइंग के आधार पर निरीक्षण किया जा सकता है।काटने और अंत चेहरे चौकोरता भी शिपमेंट से पहले नियंत्रित किया जा सकता है.
निरीक्षण रिकॉर्ड में निम्नलिखित शामिल हो सकते हैंः
कई स्थानों पर बाहरी व्यास माप
परिधि के आसपास की दीवार की मोटाई के माप
अंदर के व्यास के माप जब उपलब्ध हो
पूरे ट्यूब की लंबाई पर सीधापन निरीक्षण
लंबाई और अंत वर्गता निरीक्षण
यह अपर्याप्त मशीनिंग भत्ता, अत्यधिक सामग्री हटाने, या असंगत समाप्त छेद आयामों के जोखिम को कम करता है।
34CrMo4 और 42CrMo4 के लिए गर्मी-उपचार ट्रेसेबिलिटी
क्रोमियम-मोलिब्डेनम ट्यूब गुण ऑस्टेनटाइजिंग तापमान, बुझाने की दक्षता, टेम्परिंग तापमान, दीवार मोटाई और भट्ठी एकरूपता पर बहुत निर्भर करते हैं।
इस प्रकार प्रत्येक उत्पादन बैच को गर्मी संख्या और गर्मी-उपचार बैच द्वारा नियंत्रित किया जा सकता है।और गर्मी उपचार की स्थिति एक EN 10204 निरीक्षण प्रमाण पत्र में दर्ज किया जा सकता है.
यदि आवश्यक हो, तो अतिरिक्त नियंत्रण में निम्नलिखित शामिल हो सकते हैंः
प्रत्येक गर्मी उपचार बैच पर कठोरता परीक्षण
गर्मी और आकार द्वारा तन्यता परीक्षण
सूक्ष्म संरचना की जांच
डीकार्बोराइजेशन गहन निरीक्षण
सहमत तापमान पर प्रभाव परीक्षण
यह केवल एक नाममात्र ग्रेड नाम पर निर्भर करने की तुलना में बेहतर ट्रेसेबिलिटी प्रदान करता है।
शिपमेंट से पहले सतह और विनाशकारी निरीक्षण
सतह दोष, आंतरिक विखंडन और पैमाने चक्रवात हाइड्रोलिक सेवा में मशीनिंग हानि को बढ़ा सकते हैं या थकान प्रदर्शन को कम कर सकते हैं।
इसलिए, ट्यूबों का दृश्य निरीक्षण किया जाता है और सहमत स्वीकृति मानदंडों के अनुसार वैकल्पिक रूप से धुरी-प्रवाह, अल्ट्रासोनिक, चुंबकीय कण या हाइड्रोलिक परीक्षण के अधीन किया जा सकता है।
मशीनीकृत हाइड्रोलिक सिलेंडर ट्यूबों के लिए, आंतरिक सतह को असमानता, स्कोरिंग, लूप, गड्ढे और स्थानीय आयामी भिन्नता के लिए भी निरीक्षण किया जा सकता है।परिवहन के दौरान संक्षारण और संदूषण को कम करने के लिए निरीक्षण के बाद सुरक्षात्मक तेल और अंत टोपी लगाई जा सकती है.
निष्पादन मानक
| मानक प्रणाली | लागू मानक |
|---|---|
| एन | EN 10305-1 सीमलेस कोल्ड-ट्रैक प्रेसिजन स्टील ट्यूबों के लिए |
| एन | 34CrMo4 और 42CrMo4 सहित शमन और टेम्परिंग के लिए मिश्र धातु स्टील्स के लिए EN 10083-3 |
| आईएसओ | गर्मी उपचार योग्य, मिश्र धातु और मुक्त कट स्टील्स के लिए आईएसओ 683 श्रृंखला |
| एएसटीएम | निर्बाध कार्बन और मिश्र धातु इस्पात यांत्रिक ट्यूबों के लिए एएसटीएम ए 519 |
| एएसटीएम | एएसटीएम ए२९/ए२९एम स्टील बार और मिश्र धातु ग्रेड के रासायनिक संदर्भों के लिए सामान्य आवश्यकताओं के लिए |
| डीआईएन | डीआईएन एन 10305-1 सीमलेस कोल्ड-ट्रैक प्रेसिजन ट्यूबों के लिए |
| जेआईएस | JIS G 4053 मशीनों के संरचनात्मक उपयोग के लिए कम मिश्र धातु वाले स्टील्स के लिए |
| GB | मिश्र धातु संरचनात्मक स्टील्स के लिए GB/T 3077 |
| GB | जीबी/टी 3639 ठंडे खींच या ठंडे लुढ़का हुआ सटीक सीमलेस स्टील ट्यूबों के लिए |
| जीओएसटी | GOST 8734 कोल्ड फॉर्मेड सीमलेस स्टील ट्यूबों के लिए |
आवेदन
भारी ड्यूटी हाइड्रोलिक सिलेंडर बैरल
ट्यूब का उपयोग निर्माण उपकरण के लिए हाइड्रोलिक सिलेंडर के सिलेंडर बैरल के निर्माण के लिए किया जाता है।
एक विशिष्ट उत्पादन मार्ग हैः
शीत खींचने वाले निर्बाध ट्यूबों का उत्पादन
तनाव को कम करने वाला, पिघलने वाला, या बुझाने वाला और कठोर करने वाला
ट्यूब सीधी और आयामी निरीक्षण
अंदर के व्यास के बोरिंग या स्कीविंग
रोलर पॉलिशिंग या शॉनिंग
अंतिम मशीनिंग और बंदरगाह की तैयारी
सतह सफाई और संक्षारण संरक्षण
अंतिम दबाव और आयामी निरीक्षण
42CrMo4 या 34CrMo4 का चयन तब किया जाता है जब सिलेंडर बैरल को पारंपरिक E355 सटीक ट्यूब की तुलना में अधिक शक्ति, थकान प्रतिरोध या यांत्रिक सदमे के प्रतिरोध की आवश्यकता होती है।
आवश्यक दीवार मोटाई और गर्मी उपचार की स्थिति अधिकतम कार्य दबाव, दबाव चक्र, आंतरिक व्यास, अंत कनेक्शन डिजाइन, संक्षारण अनुदान के अनुसार गणना की जानी चाहिए,तापक्रम, और लागू दबाव उपकरणों के डिजाइन नियम।
रासायनिक संरचना
| ग्रेड | स्टील संख्या | सी | हाँ | एमएन | पी मैक्स. | एस मैक्स. | सीआर | मो | अल |
|---|---|---|---|---|---|---|---|---|---|
| E215 | 1.0212 | ≤0.10 | ≤0.05 | ≤0.70 | 0.025 | 0.025 | 🙏 | 🙏 | ≥0.025 |
| E235 | 1.0308 | ≤0.17 | ≤0.35 | ≤1.20 | 0.025 | 0.025 | 🙏 | 🙏 | ≥0.015 |
| E355 | 1.0580 | ≤0.22 | ≤0.55 | ≤1.60 | 0.025 | 0.025 | 🙏 | 🙏 | ≥0.020 |
| 34CrMo4 | 1.7220 | 0.30 ¢ 0.37 | ≤0.40 | 0.60 ¢ 0.90 | 0.025 | 0.035 | 0.90 ¢1.20 | 0.15 ¢ 0.30 | 🙏 |
| 42CrMo4 | 1.7225 | 0.38 ¢ 0.45 | ≤0.40 | 0.60 ¢ 0.90 | 0.025 | 0.035 | 0.90 ¢1.20 | 0.15 ¢ 0.30 | 🙏 |
यांत्रिक गुण
नीचे दिए गए मान विभिन्न वितरण स्थितियों का प्रतिनिधित्व करते हैं और इन्हें सीधे परस्पर बदल देने योग्य नहीं माना जाना चाहिए।
E215, E235, और E355 मान सामान्यीकृत स्थिति के लिए लागू होते हैं, +N.
34CrMo4 और 42CrMo4 के मान 16 मिमी से अधिक नहीं होने वाले एक नियम अनुभाग के लिए बुझाने और कठोर स्थिति के लिए लागू होते हैं। बड़े अनुभागों के लिए अलग-अलग मूल्य लागू होते हैं।
| ग्रेड | स्टील संख्या | वितरण की स्थिति | प्रतिफल शक्ति मिन. एमपीए | तन्यता शक्ति एमपीए | लम्बाई न्यूनतम % | प्रभाव ऊर्जा मिन. |
|---|---|---|---|---|---|---|
| E215 | 1.0212 | +N सामान्य | 215 | 290 ₹430 | 30 | सहमति से |
| E235 | 1.0308 | +N सामान्य | 235 | 340 ₹480 | 25 | सहमति से |
| E355 | 1.0580 | +N सामान्य | 355 | 490 ₹630 | 22 | सहमति से |
| 34CrMo4 | 1.7220 | सूखा और कठोर, शासक अनुभाग ≤ 16 मिमी | 800 | 1,000 ₹1,200 | 11 | 35 J |
| 42CrMo4 | 1.7225 | सूखा और कठोर, शासक अनुभाग ≤ 16 मिमी | 900 | 1,100 ¢1,300 | 10 | सहमति से |
प्रश्न: क्या आप व्यापारिक कंपनी हैं या निर्माता?
एकः निर्माता, व्यापार भी कर सकता है।
प्रश्न: आपका डिलीवरी का समय कितना है?
एकः आम तौर पर बोलते हुए,यह 10-15 दिन है अगर माल स्टॉक में है,या यह 30-40 दिन है अगर माल स्टॉक में नहीं है,
यह मात्रा के अनुसार है।
प्रश्न: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है?
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
A: भुगतान <=2000USD, 100% अग्रिम। भुगतान>=2000USD, 30% T/T अग्रिम, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई और प्रश्न है, तो कृपया मुझसे संपर्क करने के लिए स्वतंत्र महसूस करें।
-
