| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | BS6323-4 |
| एमओक्यू: | 5 टन |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी / टीएल / सीडी / पीडी / एक पश्चिमी मुद्रा मनीग्राम अन्य |
| आपूर्ति करने की क्षमता: | 60000 टन / वर्ष |

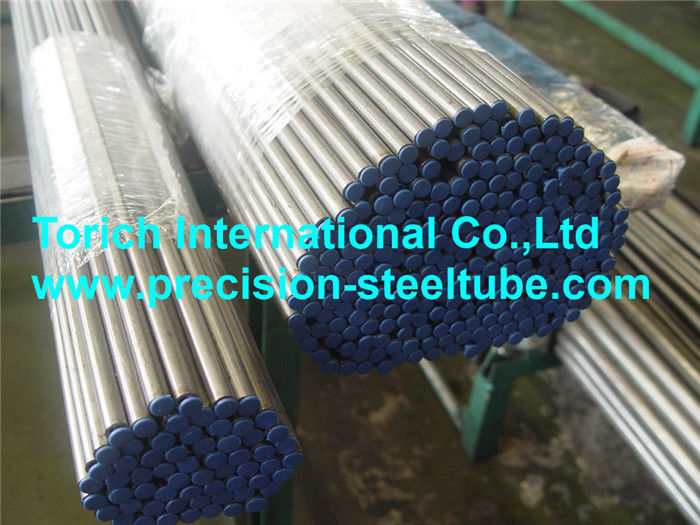

BS6323-4 BK BKW GBK NBK GZF NZF शीत परिष्कृत सीमलेस स्टील ट्यूब ग्रेड CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4
मानकः बीएस 6323-4ऑटोमोबाइल, मैकेनिकल और सामान्य इंजीनियरिंग प्रयोजनों के लिए सीमलेस और वेल्डेड स्टील ट्यूब
भाग 4: शीत परिष्कृत निर्बाध स्टील ट्यूबों के लिए विशिष्ट आवश्यकताएं
अनुप्रयोग:ऑटो उद्योग के लिए/मशीनरी के उपयोग के लिए/मैकेनिकल और सामान्य इंजीनियरिंग प्रयोजनों के लिए
आकार सीमाःओ.डी.:6-280mm W.T.:1-30mm L:max12000mm
विनिर्माण विधि:
ट्यूबों एक निर्बाध प्रक्रिया द्वारा निर्मित कर रहे हैं और ठंडा समाप्त किया जाना चाहिए
यह ठंड समाप्त ट्यूबों के लिए अनुमति दी जाती है कि आंतरिक और बाहरी सतहों पर बाद के प्रसंस्करण के लिए अवशिष्ट की एक चिपचिपा परत हो,तो उनके हटाने के निर्माता और खरीदार के बीच एक समझौते का विषय होगा.
वितरण की शर्तें:
ट्यूबों को निम्न में से किसी एक स्थिति में आपूर्ति की जाती है:
a.ठंडा समाप्त/कठोर (चित्र के अनुसार ठंडा समाप्त): BK
b.शीत परिष्कृत/नरम (थोड़ा ठंडा परिष्कृत): BKW
c.एनील किया गयाः GBK
d.एनील (डे-स्केलिंग सहित): जीजेडएफ
e.सामान्यीकृतः एनबीके
f.सामान्यीकृत (डेस्केलिंग सहित): NZF
परीक्षण:
समतल करने के परीक्षण
लीक सख्तता परीक्षण- एडी करंट परीक्षण
| डिजाइन | रासायनिक संरचनाएं (लंच विश्लेषण) |
|
|
| |||
| सी | हाँ | एमएन | पीएमएक्स. | Smax. | सीआर | मो | |
|
| % | % | % | % | % | % | % |
| सीएफएस 3 | 0.20 अधिकतम. | 0.35 अधिकतम. | 0.90 अधिकतम. | 0.050 | 0.050 | __ | __ |
| सीएफएस 3एए | 0.20 अधिकतम. | 0.10 से 0.35 | 0.60 से 1.00 | 0.050 | 0.050 | __ | __ |
| सीएफएस 4 | 0.25 अधिकतम. | 0.35 अधिकतम. | 1.20 अधिकतम. | 0.050 | 0.050 | __ | __ |
| सीएफएस 5बी | 0.23 अधिकतम. | 0.50 अधिकतम. | 1.50 अधिकतम. | 0.050 | 0.050 | __ | __ |
| सीएफएस 6 | 0.30 से 0.40 | 0.35 अधिकतम. | 0.50 से 0.90 | 0.050 | 0.050 | __ | __ |
| सीएफएस 7 | 0.20 से 0.30 | 0.35 अधिकतम. | 1.20 से 1.50 | 0.050 | 0.050 | __ | __ |
| सीएफएस 8d | 0.40 से 0.55 | 0.35 अधिकतम. | 0.50 से 0.90 | 0.050 | 0.050 | __ | __ |
| सीएफएस 9 | 0.29 मैक्स. | 0.35 अधिकतम. | 1.50 अधिकतम. | 0.050 | 0.050 | __ | 0.15 से 0.25 |
| सीएफएस 10 | 0.26 मैक्स. | 0.35 अधिकतम. | 0.80 अधिकतम. | 0.050 | 0.050 | 0.80 से 1.20 | 0.15 से 0.30 |
| सीएफएस 11 | 0.45 अधिकतम. | 0.35 अधिकतम. | 1.00 अधिकतम. | 0.050 | 0.050 | 0.80 से 1.20 | 0.15 से 0.30 |
डिजाइन राष्ट्र | BKc (ठंडा समाप्त/कठोर) | BKWc ((ठंडा समाप्त/नरम) | जीबीके और जीजेडएफ (एनिमेटेड) | एनबीके और एनजेडएफ (सामान्य) | ||||||||
| रेमिन। | आरएममिन. | आमीन। | रेमिन। | आरएममिन. | आमीन। | रेमिन। | आरएममिन | आमीन। | रेमिन। | आरएममिन. | आमीन। | |
| एन/एमएम2 | एन/एमएम2 | % | एन/एमएम2 | एन/एमएम2 | % | एन/एमएम2 | एन/एमएम2 | % | एन/एमएम2 | एन/एमएम2 | % | |
| सीएफएस3 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CFS3Aa | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| सीएफएस4 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| सीएफएस5बी | 480 | 600 | 4 | 385 | 550 | 6 | __ | __ | __ | 340 | 490 | 20 |
| सीएफएस6 | 470 | 590 | 5 | 350 | 540 | 7 | 300 | 440 | 22 | 280 | 460 | 21 |
| सीएफएस7 | 560 | 700 | 4 | 460 | 650 | 7 | __ | __ | __ | __ | __ | __ |
| CFS8d | 575 | 720 | 4 | 470 | 670 | 6 | 300 | 510 | 20 | 340 | 540 | 18 |
| सीएफएस9 | 575 | 720 | 4 | 470 | 670 | 6 | __ | __ | __ | __ | __ | __ |
| सीएफएस10 | 575 | 720 | 4 | 470 | 670 | 6 | __ | __ | __ | __ | __ | __ |
| सीएफएस11 | 575 | 720 | 4 | __ | 670 | 6 | __ | __ | __ | __ | __ | __ |
"नोट ग्रेड 3 के ट्यूबों का वेल्डिंग,3A और 5 विशेष तकनीकों की आवश्यकता नहीं है, लेकिन सावधानी बरती जानी चाहिए और वेल्डिंग उचित ब्रिटिश मानक में दिए गए मार्गदर्शन के अनुसार किया जाना चाहिएउदाहरण के लिए बीएस 5135. अन्य दर्जे के वेल्डिंग के लिए विशेष तकनीकों की आवश्यकता हो सकती है।
ग्रेड 3ए केस को कठोर बनाने के लिए उपयुक्त होगा।
bनिर्माता के विकल्प पर अनाज परिष्करण तत्व जोड़े जा सकते हैं।
cयदि बीके और जीकेडब्ल्यू की स्थिति में ट्यूबों को बाद में वेल्डेड, ब्राडेड या गर्म किया जाता है, तो गर्मी प्रभावित क्षेत्र में यांत्रिक गुणों को वितरण स्थिति जीबीके या एनबीके के लिए दिए गए गुणों तक कम किया जा सकता है।
dआदेश या पूछताछ के समय सहमत होने पर दिखाए गए सीमाओं के भीतर, लेकिन बीएस 970-1 की रासायनिक संरचना के अनुसार स्टील की आपूर्ति की जा सकती है।
प्रकाशनों का संदर्भः
बीएस 970,मैकेनिकल और संबद्ध इंजीनियरिंग प्रयोजनों के लिए कढ़ाई स्टील्स के लिए विनिर्देश
BS970-1,कार्बन, कार्बन मैंगनीज, मिश्र धातु और स्टेनलेस स्टील्स के लिए सामान्य निरीक्षण और परीक्षण प्रक्रिया और विशिष्ट आवश्यकताएं
BS3601,दबाव के प्रयोजनों के लिए स्टील पाइप और ट्यूबों के लिए विनिर्देशः कार्बन और कार्बन मैंगनीज स्टील विशिष्ट उच्च तापमान गुणों के साथ।
बीएस 3603दबाव के प्रयोजनों के लिए स्टील पाइप और ट्यूबों के लिए विनिर्देशः निर्दिष्ट निम्न तापमान गुणों के साथ कार्बन और मिश्र धातु स्टील
BS3604,दबाव के प्रयोजनों के लिए स्टील पाइप और ट्यूबों के लिए विनिर्देशः विशिष्ट उच्च तापमान गुणों के साथ फेरीटिक मिश्र धातु स्टील।
BS3605दबाव के प्रयोजनों के लिए निर्बाध और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील पाइप और स्टील ट्यूब
BS4360वेल्डेबल संरचनात्मक स्टील्स के लिए विनिर्देश
BS4848गर्म लुढ़का हुआ स्टील संरचनात्मक प्रोसेस
BS4848-2,खोखले भाग
BS5135कार्बन और कार्बन मैंगनीज स्टील्स का धातु-आर्क वेल्डिंग
बीएस 6323ऑटोमोबाइल, मैकेनिकल और सामान्य इंजीनियरिंग प्रयोजनों के लिए सीमलेस और वेल्डेड स्टील ट्यूबों के लिए विनिर्देश
BS6323-1, सामान्य आवश्यकताएं
आईएसओ 4200वेल्डेड और सीमलेस साधारण अंत स्टील ट्यूब - आयामों की सामान्य तालिकाएं और लंबाई इकाई के अनुसार द्रव्यमान
