| ब्रांड नाम: | Torich |
| मॉडल संख्या: | EN10216-3 |
| एमओक्यू: | 5 टन |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी / टीएल / सीडी / पीडी / एक पश्चिमी मुद्रा मनीग्राम अन्य |
| आपूर्ति करने की क्षमता: | 60000 टन / वर्ष |

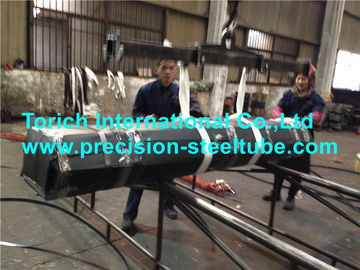

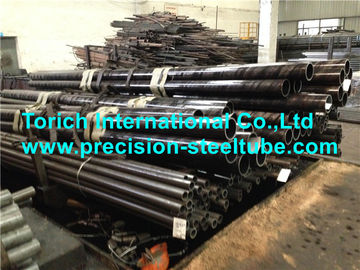

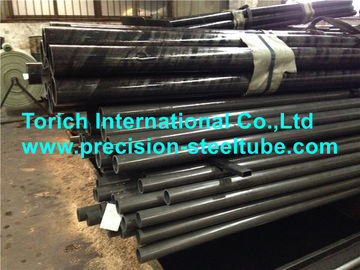

EN10216-3 दबाव प्रयोजनों के लिए सीमलेस स्टील ट्यूब तकनीकी वितरण शर्तें
इस्पात को पूरी तरह से काटकर बारीक अनाज में बदल दिया जाता है।
ट्यूबों एक निर्बाध प्रक्रिया द्वारा निर्मित कर रहे हैं
विकल्प 1: ट्यूबों को गर्मी उपचार से पहले ठंडा समाप्त किया जाना चाहिए
संचालन और वितरण की स्थिति का निर्माण
| गठन कार्य | गर्मी उपचार की स्थिति | वितरण की स्थिति का प्रतीक |
| गर्म समाप्त | सामान्य | +एन |
| गर्म समाप्त | पकाया हुआ और ताज़ा | +QT |
| गर्म समाप्त + ठंडा समाप्त | सामान्य | +एन |
| गर्म समाप्त + ठंडा समाप्त | पकाया हुआ और ताज़ा | +QT |
रासायनिक संरचना
| स्टील ग्रेडस्टील ग्रेड | सी | हाँ | एमएन | पी | एस | सीआर | मो | नि | अल | कु | एन | एनबी | टि | वी | Nb+Ti+V | |
| स्टील का नाम | स्टील संख्या | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम | मिन | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम | |
| P275NL1 | 1.0488 | 0.16 | 0.40 | 0.50-1.50 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.05 | 0.05 |
| P275NL2 | 1.1104 | 0.20 | 0.40 | 0.50-1.50 | 0.025 | 0.015 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.05 | 0.05 |
| P355N P355NH | 1.0562 1.0565 | 0.18 | 0.50 | 0.90-1.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.10 | 0.12 |
| P355NL1 P355NL2 | 1.1106 1.0566 | 0.20 | 0.50 | 0.90-1.70 | 0.025 | 0.015 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.10 | 0.12 |
| P460N P460NH P460NL1 | 1.8905 1.8935 1.8915 | 0.20 | 0.60 | 1.00-1.70 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P460NL2 | 1.8918 | 0.20 | 0.60 | 1.00-1.70 | 0.025 | 0.015 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P620Q P620QH | 1.8876 1.8877 | 0.20 | 0.60 | 1.00-1.70 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P620QL | 1.8890 | 0.20 | 0.80 | 1.00-1.70 | 0.025 | 0.015 | 0.30 | 0.10 | 0.80 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P690Q P690QH P690QL1 | 1.8879 1.8880 1.8881 | 0.20 | 0.80 | 1.20-1.70 | 0.025 | 0.015 | 0.30 | 0.70 | 2.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.12 | - |
| P690QL2 | 1.8888 | 0.20 | 0.80 | 1.20-1.70 | 0.020 | 0.010 | 1.50 | 0.70 | 2.50 | 0.020 | 0.30 | 0.015 | 0.06 | 0.05 | 0.12 | - |
कमरे के तापमान पर यांत्रिक गुण:
| एसतेल ग्रेड | ताप उपचार कंडिशन -आवेदन | दीवार मोटाई के लिए ऊपरी उपज शक्ति या सबूत शक्ति Reh या Rp0.2 मिनट एमएमपी में टी | तन्य शक्ति Rm के लिए दीवार की मोटाई T मिमी में | लम्बाई A min | |||||||||||
| ≤12 | >12 से ≤20 | >20 से ≤40 | >40 से ≤50 | >50 से ≤65 | >65 से ≤80 | >80 से ≤100 | ≤20 | >20 से ≤40 | >40 से ≤65 | >65 से ≤100 | मैं | t | |||
| स्टील का नाम | स्टील संख्या | +एन | |||||||||||||
| P275NL1 P275NL2 | 1.0488 1.1104 | +एन | 275 | 265 | 255 | 245 | 235 | 390-530 | 390-510 | 360-480 | 24 | 22 | |||
| P355N P355NH | 1.0562 1.0565 | +एन | 355 | 345 | 335 | 325 | 315 | 305 | ४९०-६५० | 490-630 | ४५०-५९० | 22 | 20 | ||
| P355NL1 P355NL2 | 1.0566 1.1106 | +एन | 355 | 345 | 335 | 325 | 315 | 305 | ४९०-६५० | 490-630 | ४५०-५९० | 22 | 20 | ||
| P460N P460NH P460NL1 P460NL2 | 1.8905 1.8935 1.8915 1.8918 | +एन | 360 | 350 | 440 | 425 | 410 | 400 | 390 | ५६०-७३० | ४९०-६९० | 19 | 17 | ||
| P620Q P620QH P620QL | 1.8876 1.8877 | +QT | 620 | 580 | 540 | - | - | ७४०-९३० | ६९०-८६० | 630-800 | - | 16 | 14 | ||
| P690Q P690QH P690QL1 | 1.8879 1.8880 1.8881 | +QT | 690 | 650 | 615 | 540 | 500 | ७७०-९६० | 720-900 | 670-850 | 620-800 | 16 | 14 | ||
| P690QL2 | 1.8888 | +QT | 690 | 690 | 650 | 580 | 540 | ७७०-९६० | 700-880 | ६८०-८६० | 16 | 14 | |||
ओडी और डब्ल्यूटी पर सहिष्णुताः
| बाहरी व्यास D मिमी
| डी पर सहनशीलता | टी/डी अनुपात के लिए टी पर छूट | |||
| ≤0.025 | >0.025≤0.050 | >0.050≤0.10 | >0.10 | ||
| D ≤219.1 | ± 1% या ± 0.5 मिमी जो भी अधिक हो | ±12.5 या ±0.4 मिमी जो भी अधिक हो | |||
| D > 219.1 | ±20% | ±15% | ±12.5% | ±10% | |
प्रति परीक्षण इकाई ट्यूबों की संख्या
| बाहरी व्यास D ((मिमी) | प्रति परीक्षण इकाई नलिकाओं की अधिकतम संख्या |
| D≤114.3 | 200 |
| 114.3 | 100 |
| डी> 3239 | 50 |
सटीक लंबाई पर सहिष्णुता
| लंबाई L | सटीक लंबाई पर सहिष्णुता |
| 2000 | +10 0 |
| 6000 | +15 0 |
| L>12000 | +समझौते से 0 |
विनियामक संदर्भ:
EN10002-1, धातु सामग्री-तन्यता परीक्षण- भाग 1: परिवेश तापमान पर परीक्षण विधि।
EN10002-5, धातु सामग्री-तन्यता परीक्षण- भाग 5: उच्च तापमान पर परीक्षण विधि।
EN10020, स्टील ग्रेड की परिभाषा और वर्गीकरण।
EN10021, इस्पात और लोहे के उत्पादों के लिए सामान्य तकनीकी वितरण आवश्यकताएं।
EN10045-1, धातु सामग्री-चार्पी प्रभाव परीक्षण-भाग 1: परीक्षण विधि
EN10052, लौह उत्पादों के लिए गर्मी उपचार शब्दों की शब्दावली।
एन 10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार
EN10027-1, स्टील्स के लिए नामकरण प्रणाली - भाग 1: स्टील नाम, मुख्य प्रतीक।
EN10027-2, स्टील्स के लिए नामकरण प्रणाली - भाग 2: संख्यात्मक प्रणाली।
EN10220, सीमलेस और वेल्डेड स्टील ट्यूब - आयाम और इकाई लंबाई प्रति द्रव्यमान
EN10233, धातु सामग्री - ट्यूब - सपाट होने का परीक्षण
EN10234, धातु सामग्री - ट्यूब - बहाव विस्तार परीक्षण
EN10236, धातु सामग्री - ट्यूब - रिंग विस्तार परीक्षण।
EN10237, धातु सामग्री - ट्यूब - रिंग तन्यता परीक्षण
EN10246-1, स्टील ट्यूबों का विनाशकारी परीक्षण भाग 1: स्वचालित विद्युत चुम्बकीय परीक्षण
सीमलेस और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूब के लिए
हाइड्रोलिक लीकटाइटनेस का सत्यापन
EN10246-5 स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 5: स्वचालित पूर्ण परिधीय चुंबकीय
ट्रांसड्यूसर/फ्लक्स रिसाव परीक्षण, सीमलेस और वेल्डेड (जिसमें डुबकी-आर्क वेल्डेड को छोड़कर)
अनुदैर्ध्य दोषों का पता लगाने के लिए लौह चुम्बकीय स्टील के ट्यूब।
EN10246-6, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 6: स्वचालित पूर्ण परिधीय अल्ट्रासोनिक परीक्षण
क्रॉस अपूर्णताओं का पता लगाने के लिए सीमलेस स्टील ट्यूबों का
EN10246-7, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 7: स्वचालित पूर्ण परिधीय अल्ट्रासोनिक परीक्षण
लंबाई में दोषों के पता लगाने के लिए सीमलेस स्टील ट्यूबों का
